最近翻出以前python学习笔记，又网上学了点树莓派的开发，测试一下PWM输出

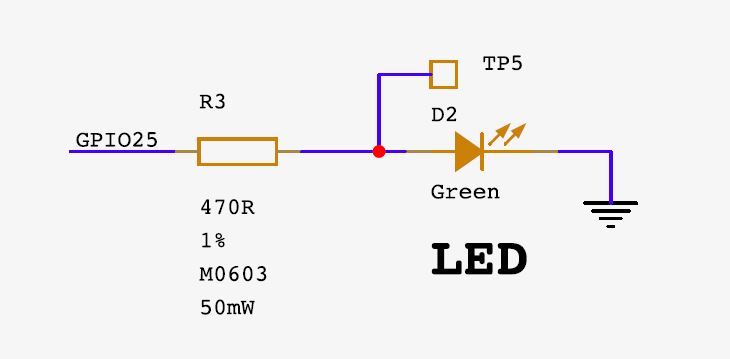

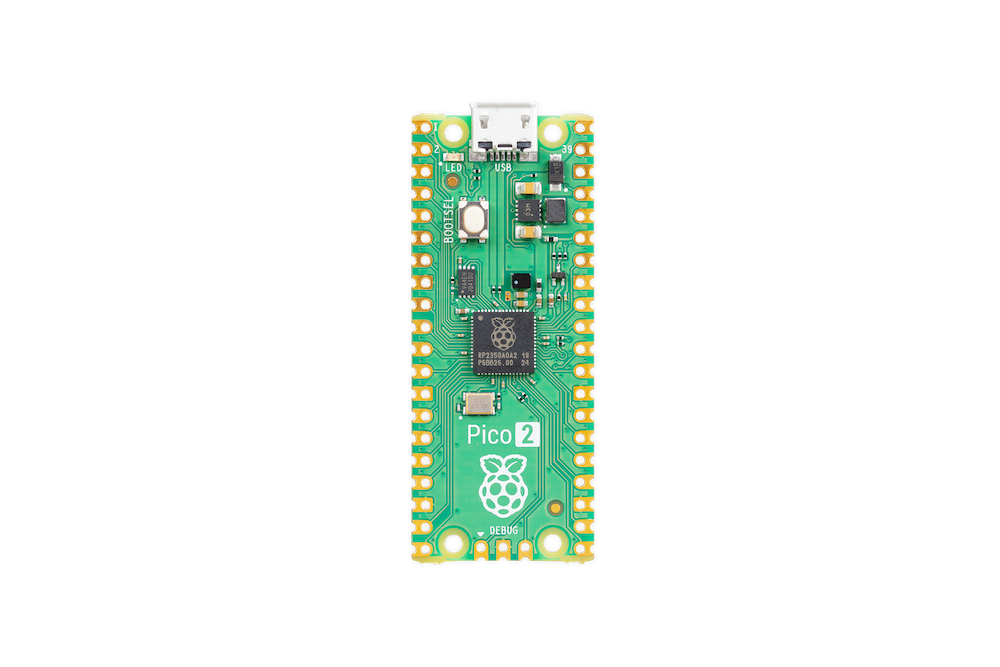

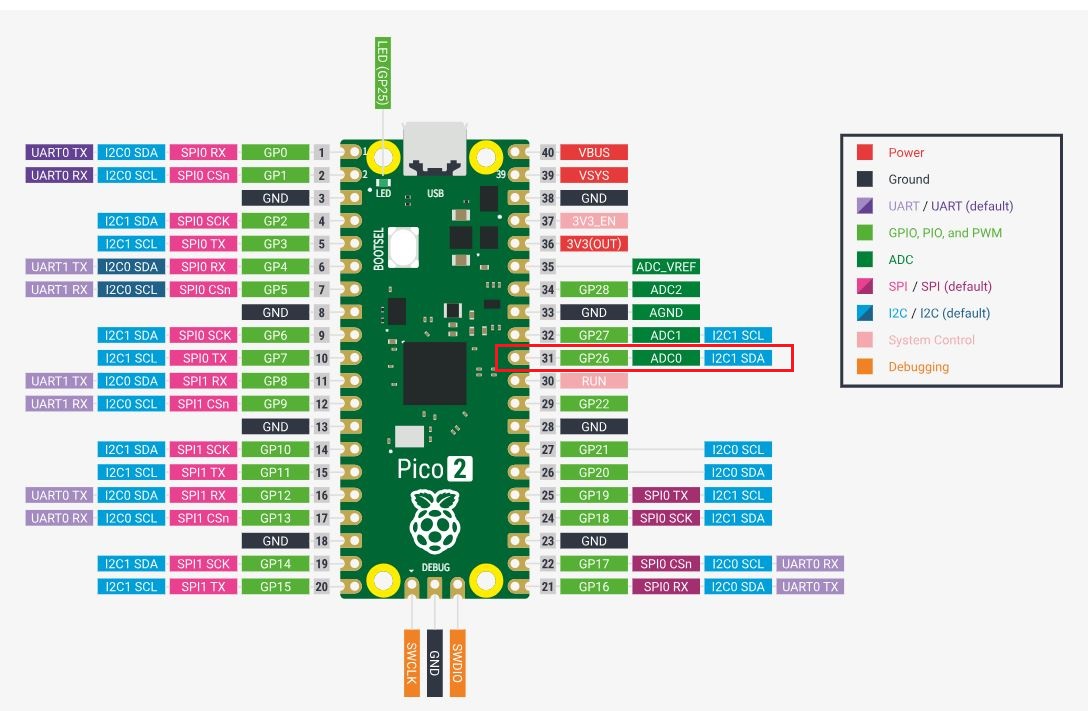

开发板GPIO25接了LED，可以用PWM改变LED的亮度

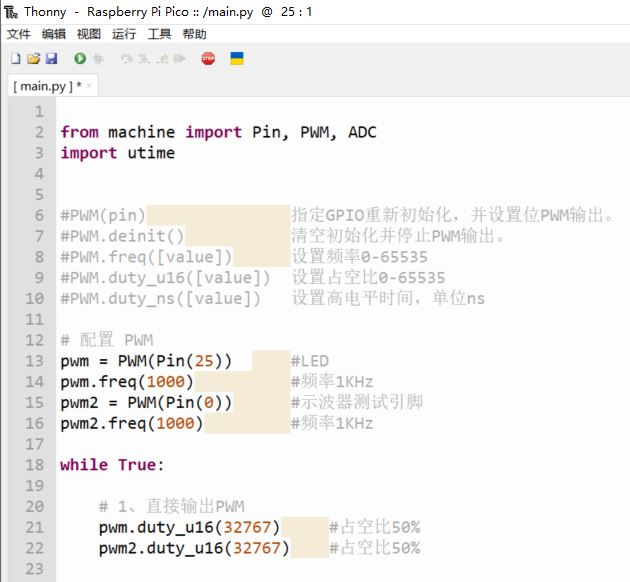

1、为了方便观察PWM波形，程序输出了两路PWM，一路驱动LED，一路用于示波器测试波形。代码如下：

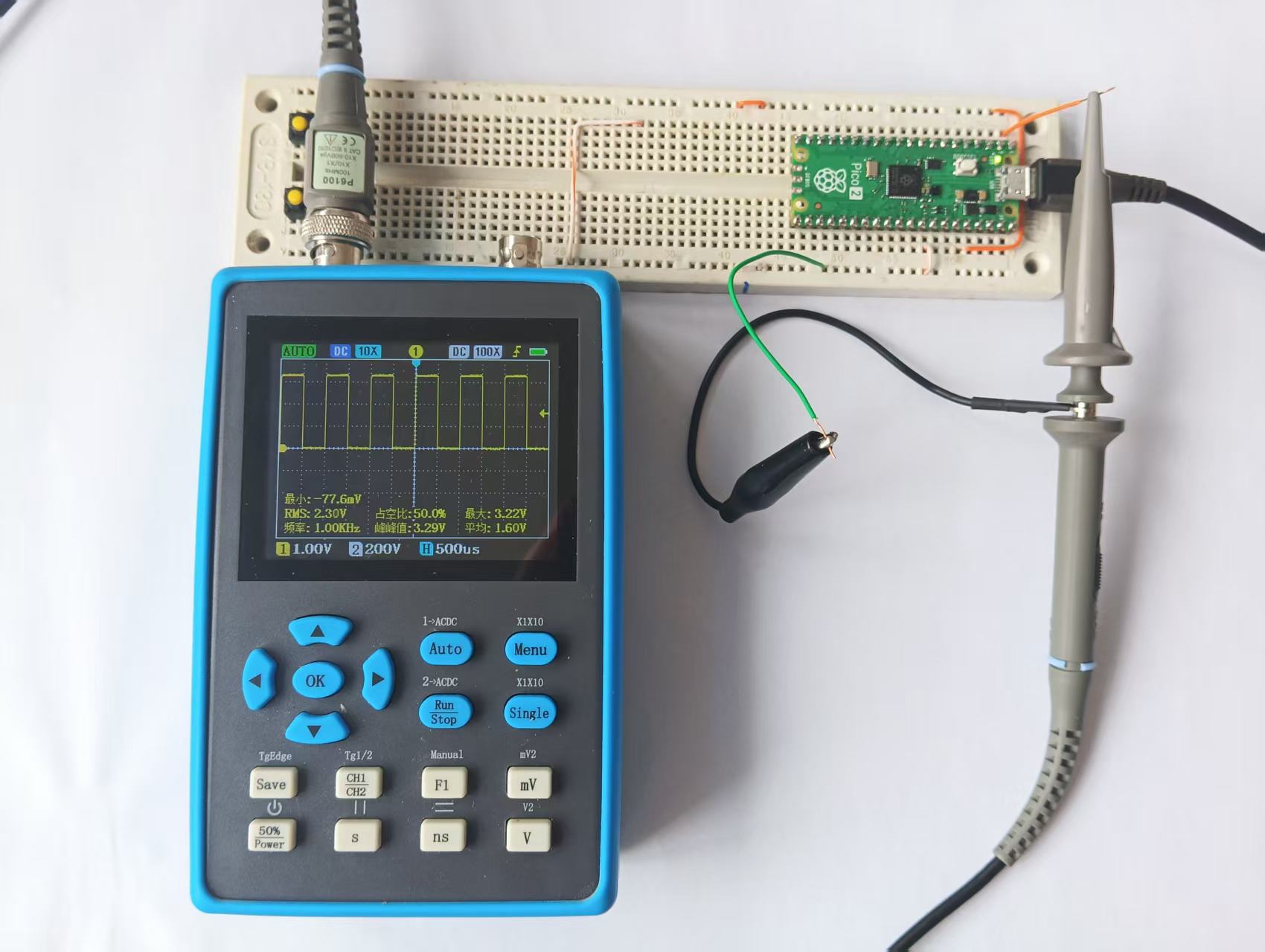

运行效果，LED半亮，示波器显示频率1KHz，占空比50%

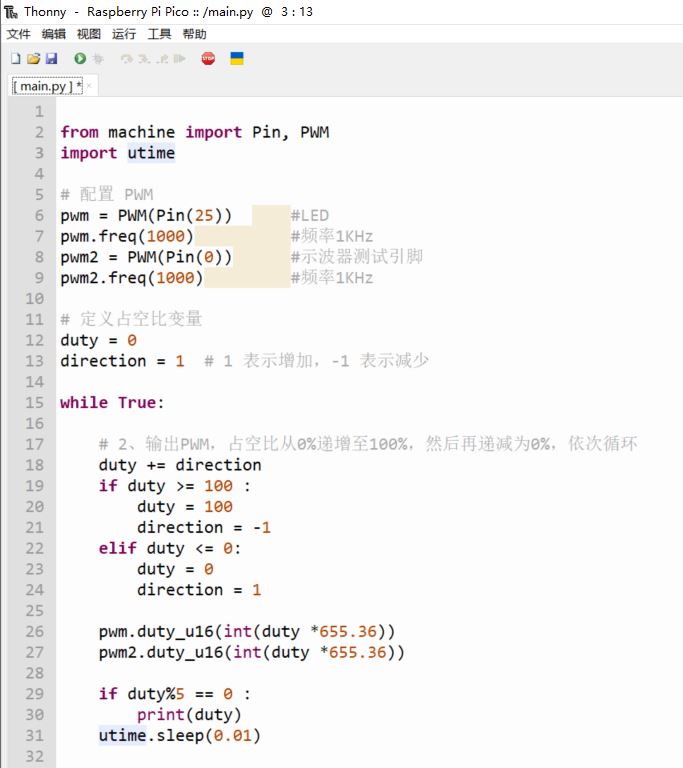

2、自动改变占空比的PWM波形，同时还能通过电脑输出占空比的变化0-100%，代码如下：



运行效果，从示波器可以看出占空比不断变化

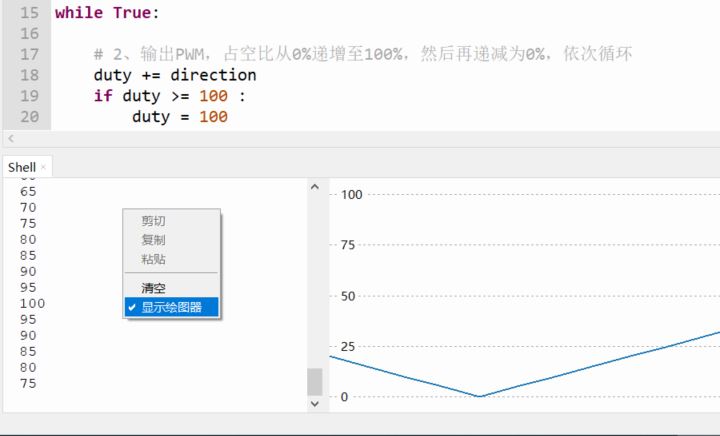

按下图操作可以在电脑上显示变化图



3、再搞一个用电位器改变改变占空比的PWM。GPIO26是ADC0，电位器接到开发板的31针

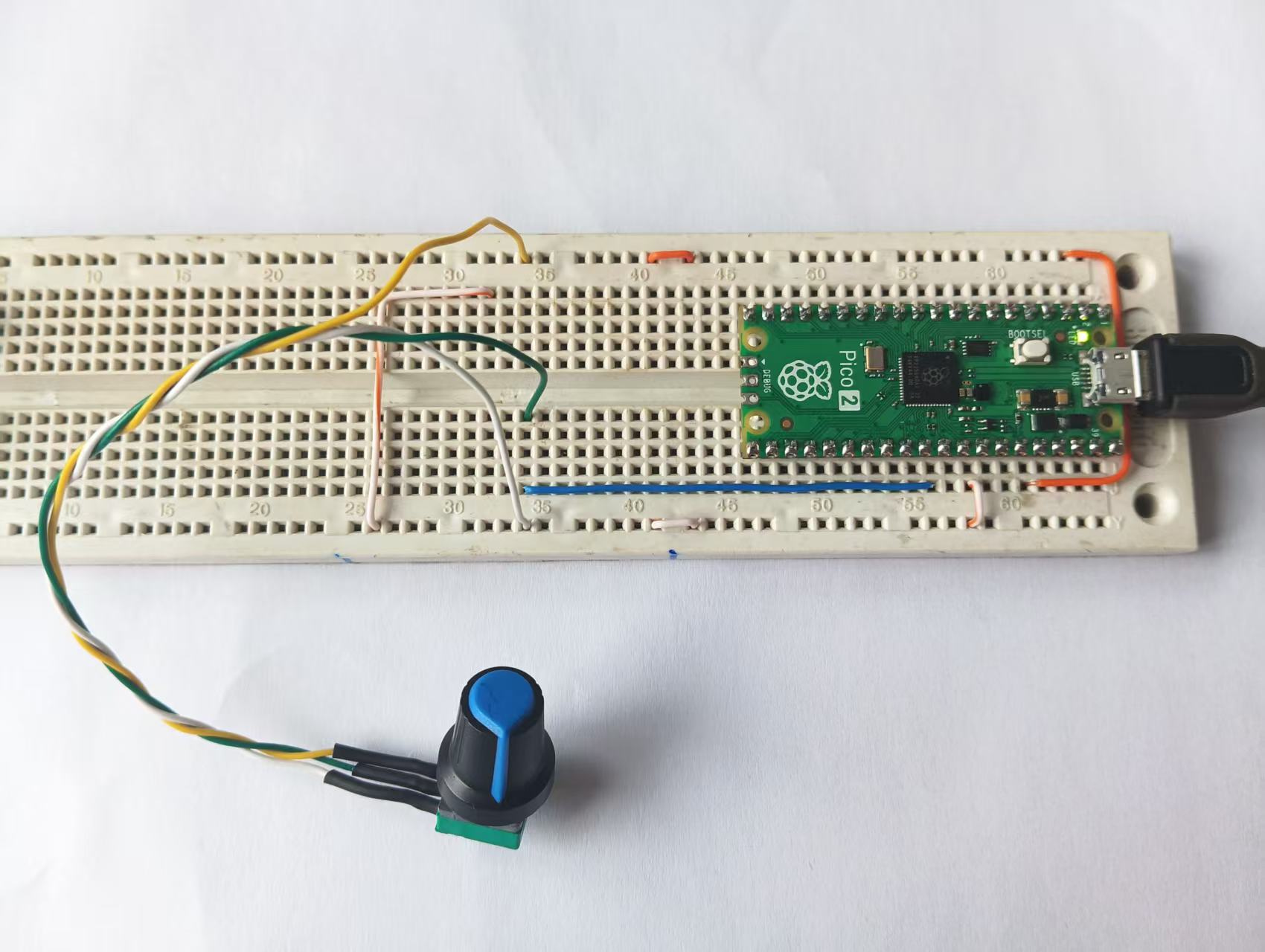

接线

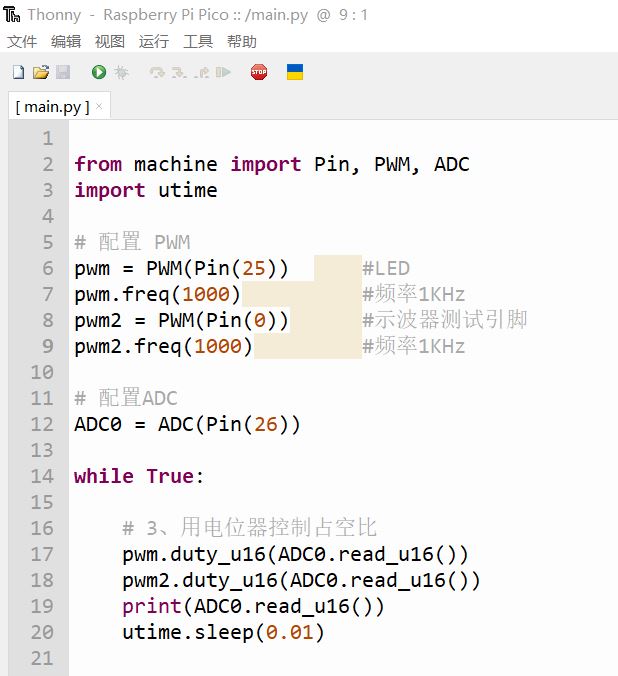

代码如下



运行效果



从代码量来看，python编程比C语言简单多了，突然有了一种先学树莓再搞ST的想法。



附件有三个测试代码汇总，没有安装Thonny软件的可以用记事本打开。
