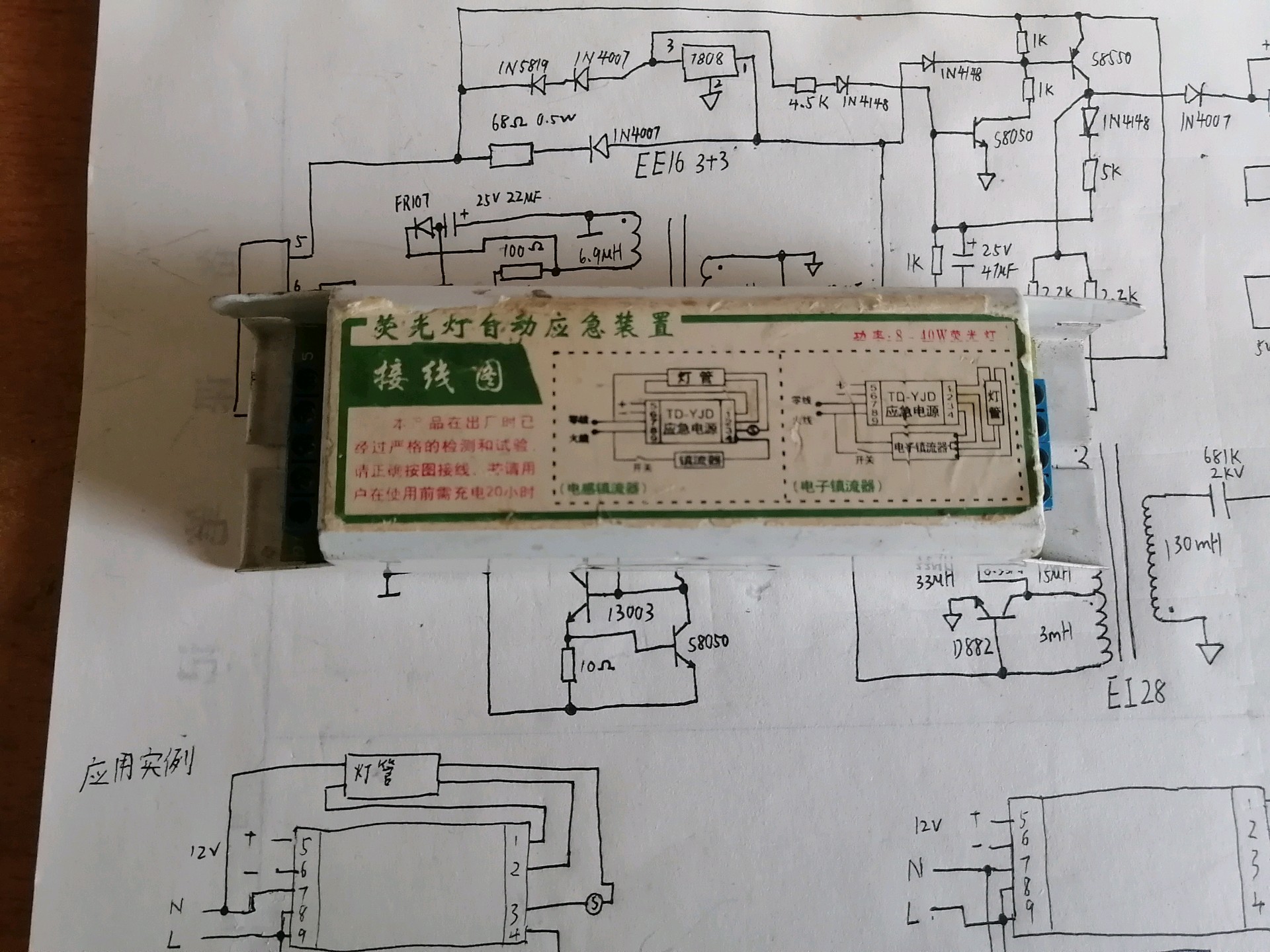

破烂市场看到个荧光灯应急电源，正好想到家里还有一根荧光灯管，再加上好奇内部结构，于是便花了5元淘了回去。

拿在手里沉甸甸的，再加上还是个老物件，感觉做工应该不会差。和这个一起淘回来的还有一个12V电源和一个灯带

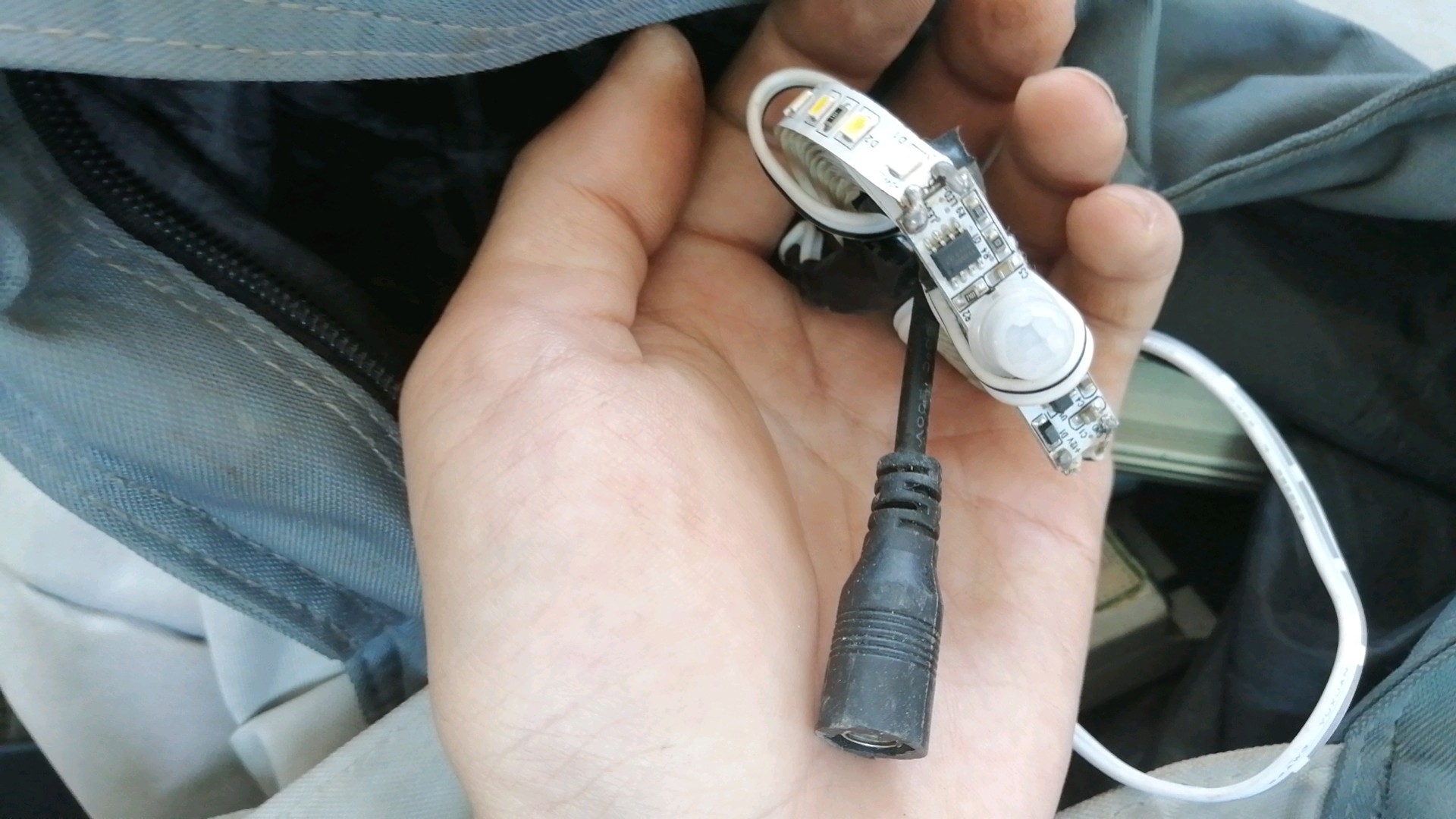

这个灯带是个感应灯带，供电电压是24V，经过测试是正常的。

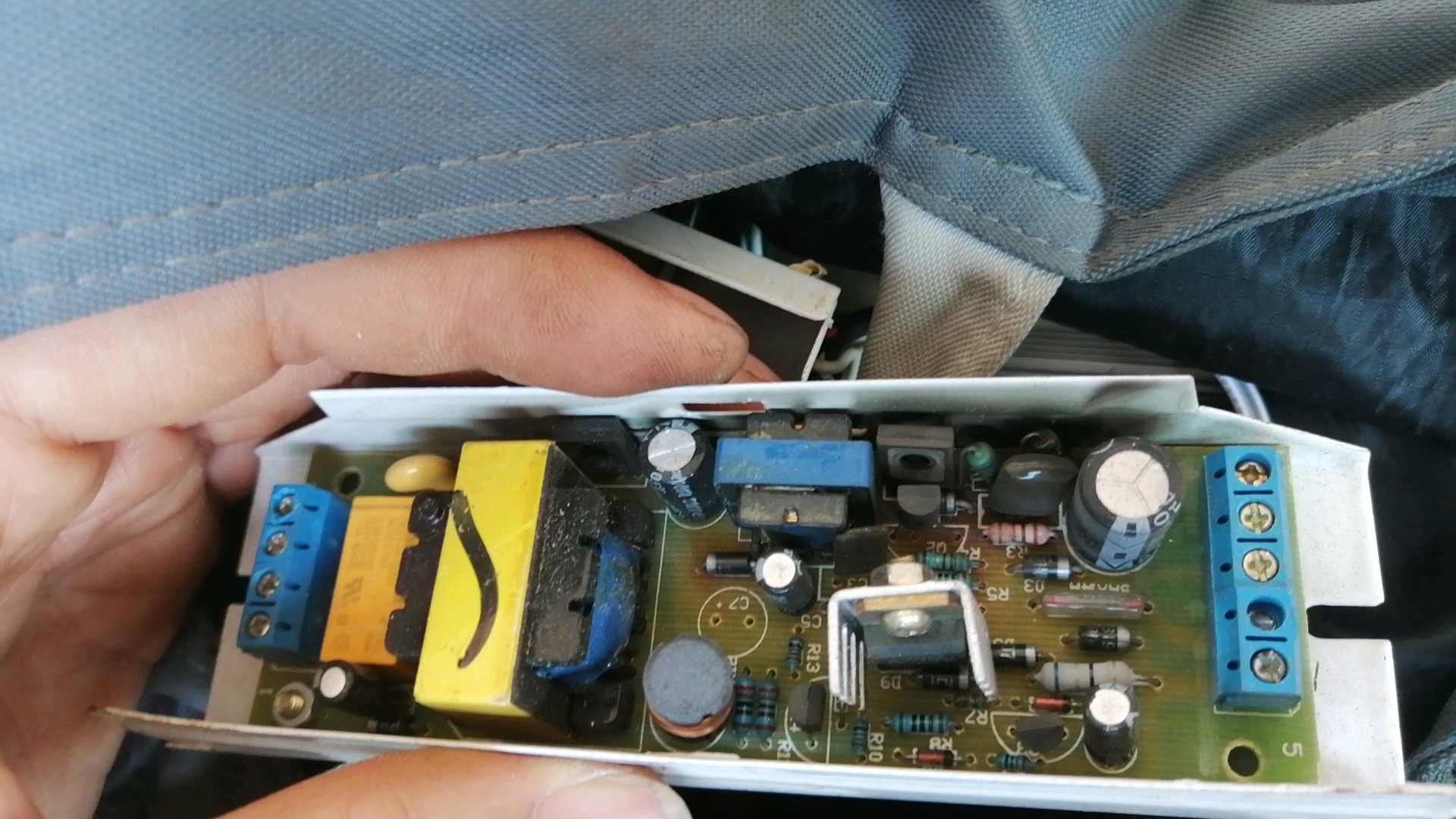

至于那个荧光灯应急电源，通电之前拆开看了一下，里面炸的惨不忍睹，PCB板都烧焦了。

继续拆出来看看

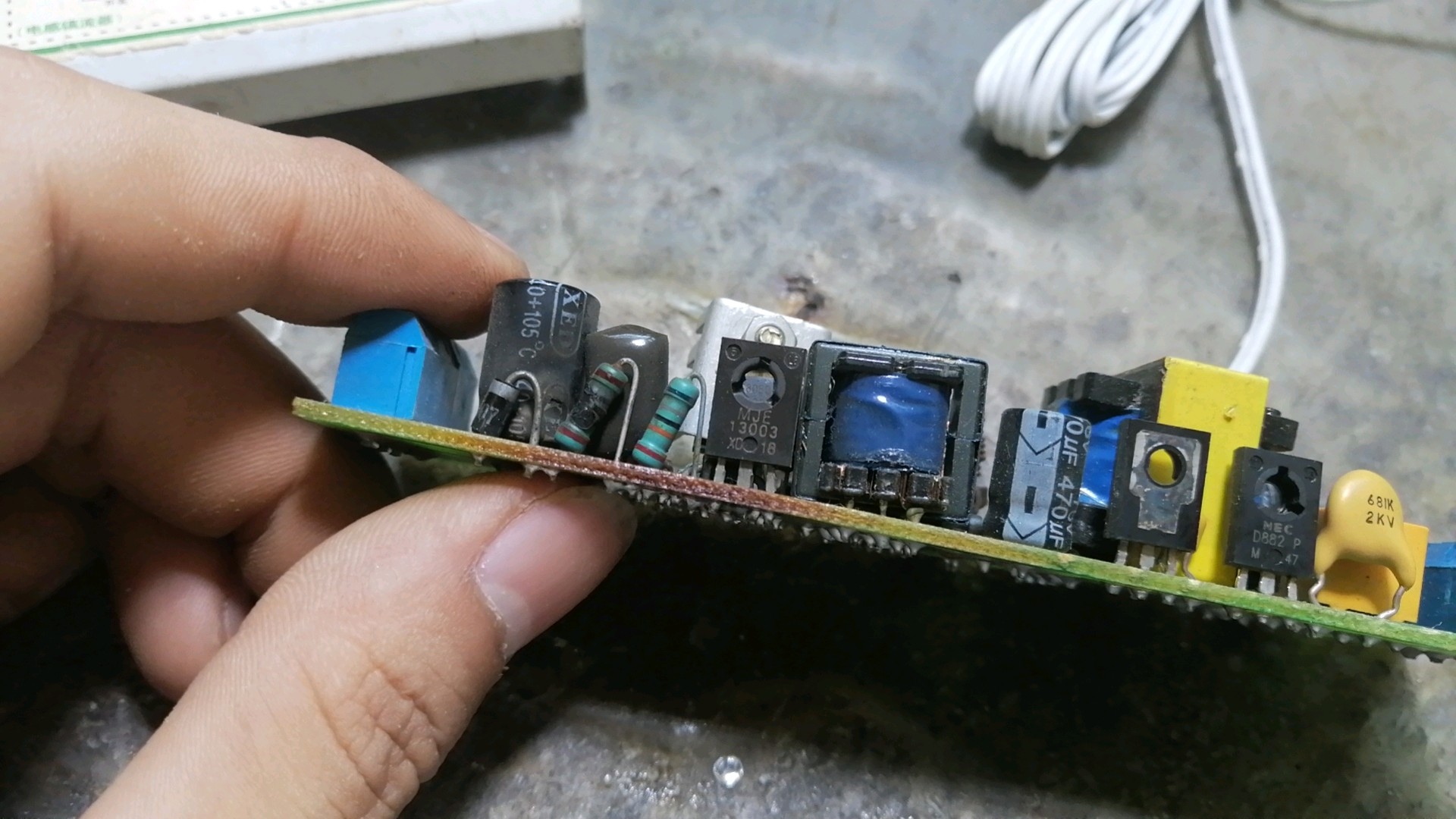

可以看到就是开关电源电路损坏，开关电源采用的是自激振荡的反激电源，这种电源特点就是结构简单成本低。经过测量发现除了两个肉眼可见的电阻损坏，经过测量还发现两个三极管全军覆没，一个稳压二极管直接击穿，于是拆下损坏的元件，由于前面的电阻完全烧毁看不清色环，所以只能凭经验代换，这里那个保险电阻我用的从LED恒流驱动上面拆的15R保险电阻，三极管更换就简单了，按照原型号找两个拆机件装上就OK了，当然13003开关管可以换成更大功率的例如13005。最要命的是那个击穿的稳压管没有任何型号

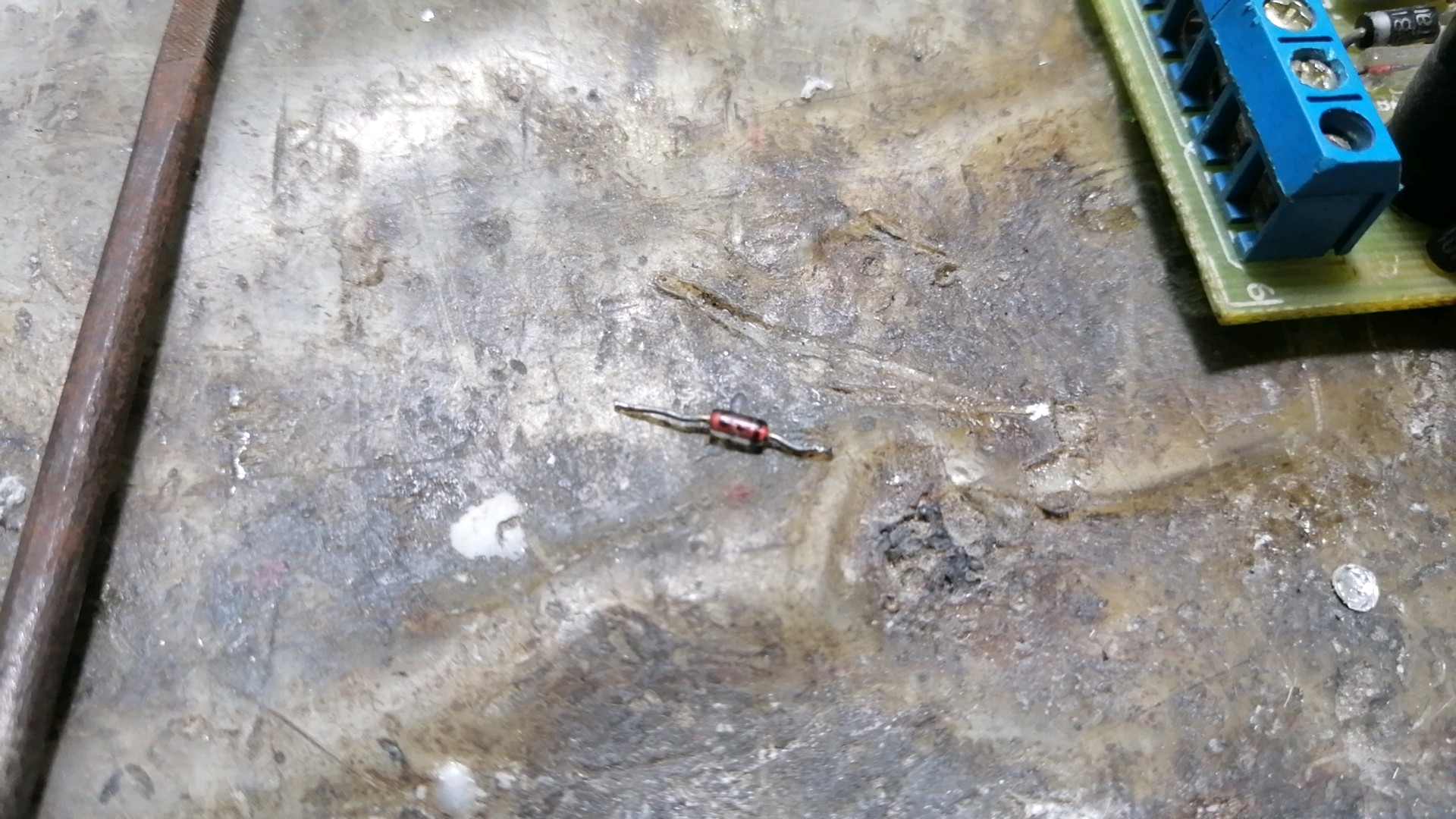

好在我手里拆机稳压管特别多，有很多不同稳压值的稳压管，于是凭经验换了个实测为4.7V的稳压管。
所有损坏元件都换好了就通电试机，这里我用的以前做的工频隔离变压器测试的，当时是有输出了，但是电压低，于是换了其他高稳压值的稳压管，终于可以输出12V了。
于是换成我自制的大功率直流隔离电源测试，输入310V直流，结果输出直接过20V同时稳压管发烫，于是经过一番检查发现前级有一个47UF25V电容损坏，由于这个电容没有给任何电路供电，只供电压反馈用，所以我找了个50V4.7UF电容换上去了，再次通电发现虽然电压还是20V多，但是稳压管不发烫了。
于是换回一开始换的稳压管，结果可以输出12V了，但是发现后级7808芯片不稳压，怀疑芯片损坏找了个7809代换，结果故障依旧。
经过不断查找最终发现后级滤波电容彻底损坏。于是索性把前级电容拆下来一起测量

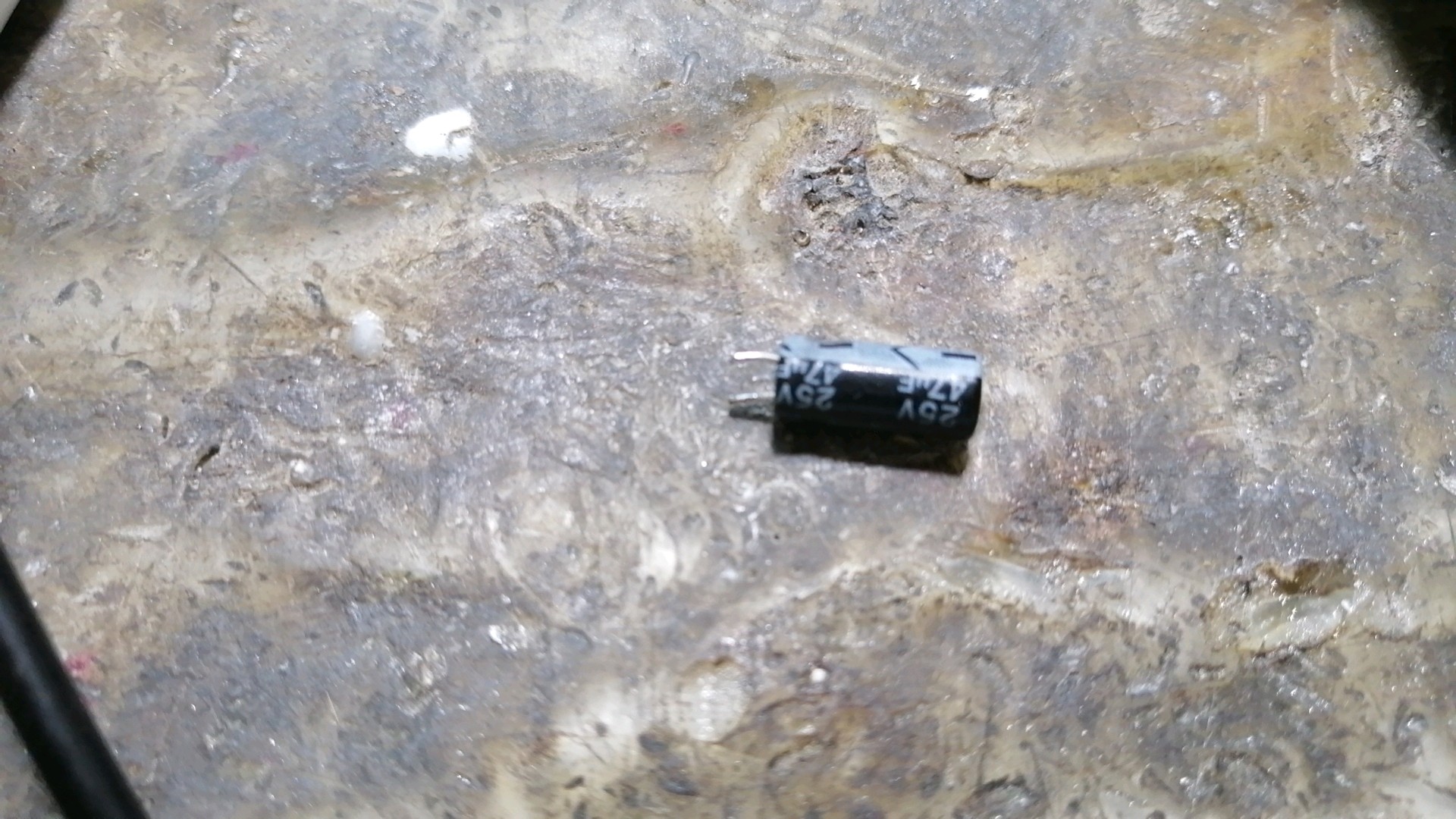

这个是损坏的25V47UF电容

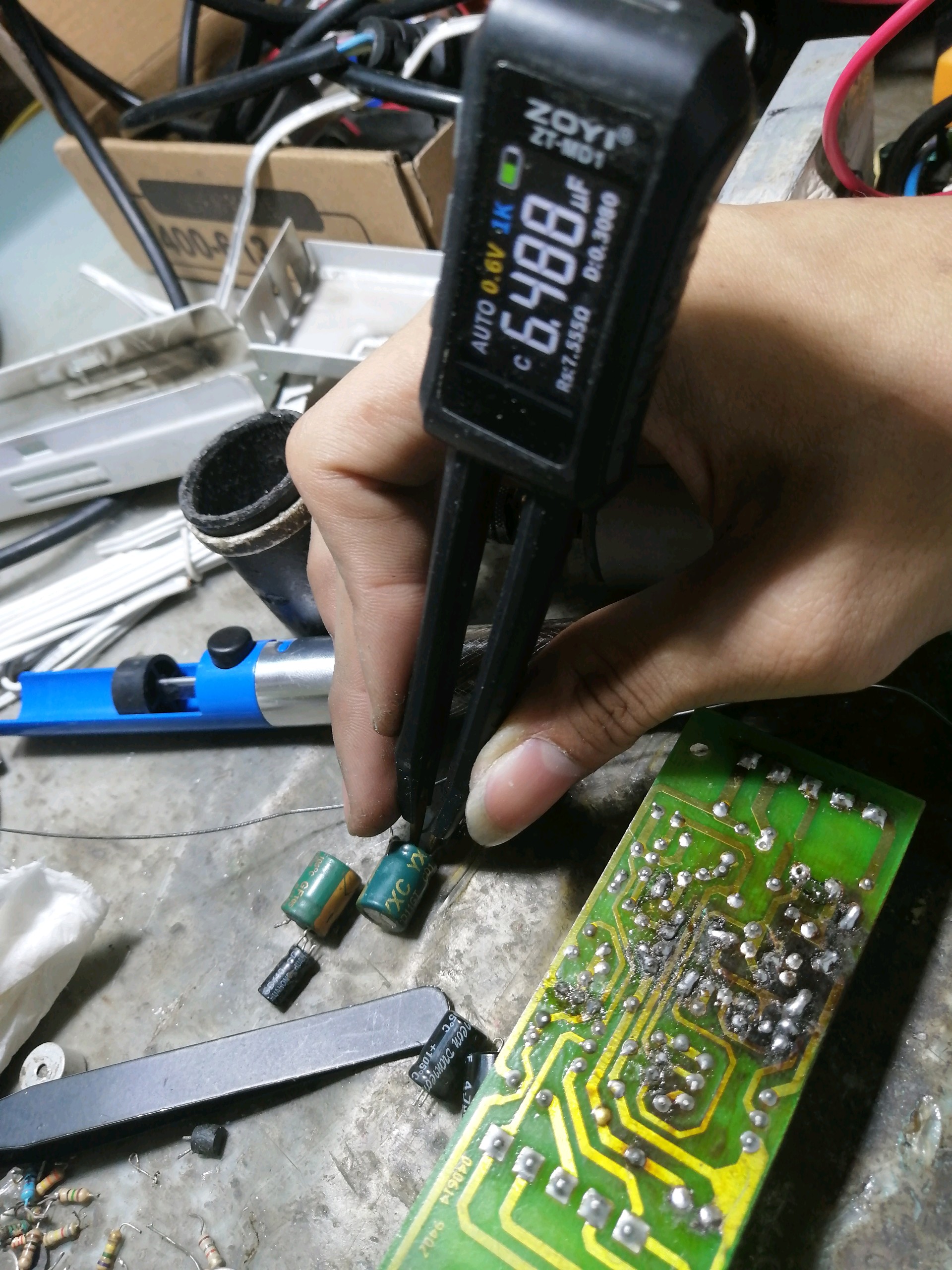

这是找的正常的50V4.7uf电容

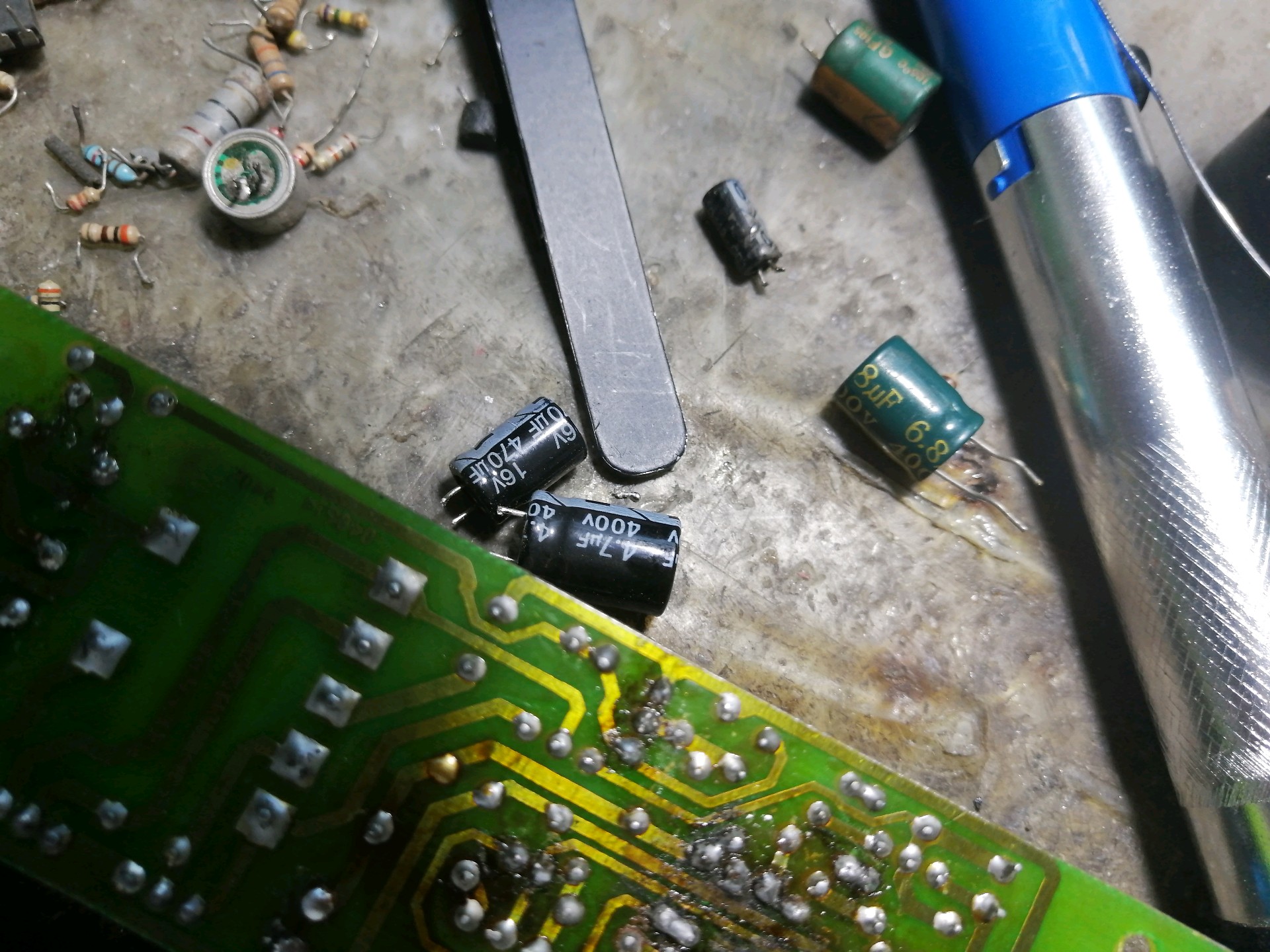

这里黑色的电容全部损坏，绿色的是代换的。前级滤波电容虽然容量正常，但是D值已经大于1了，果断更换。

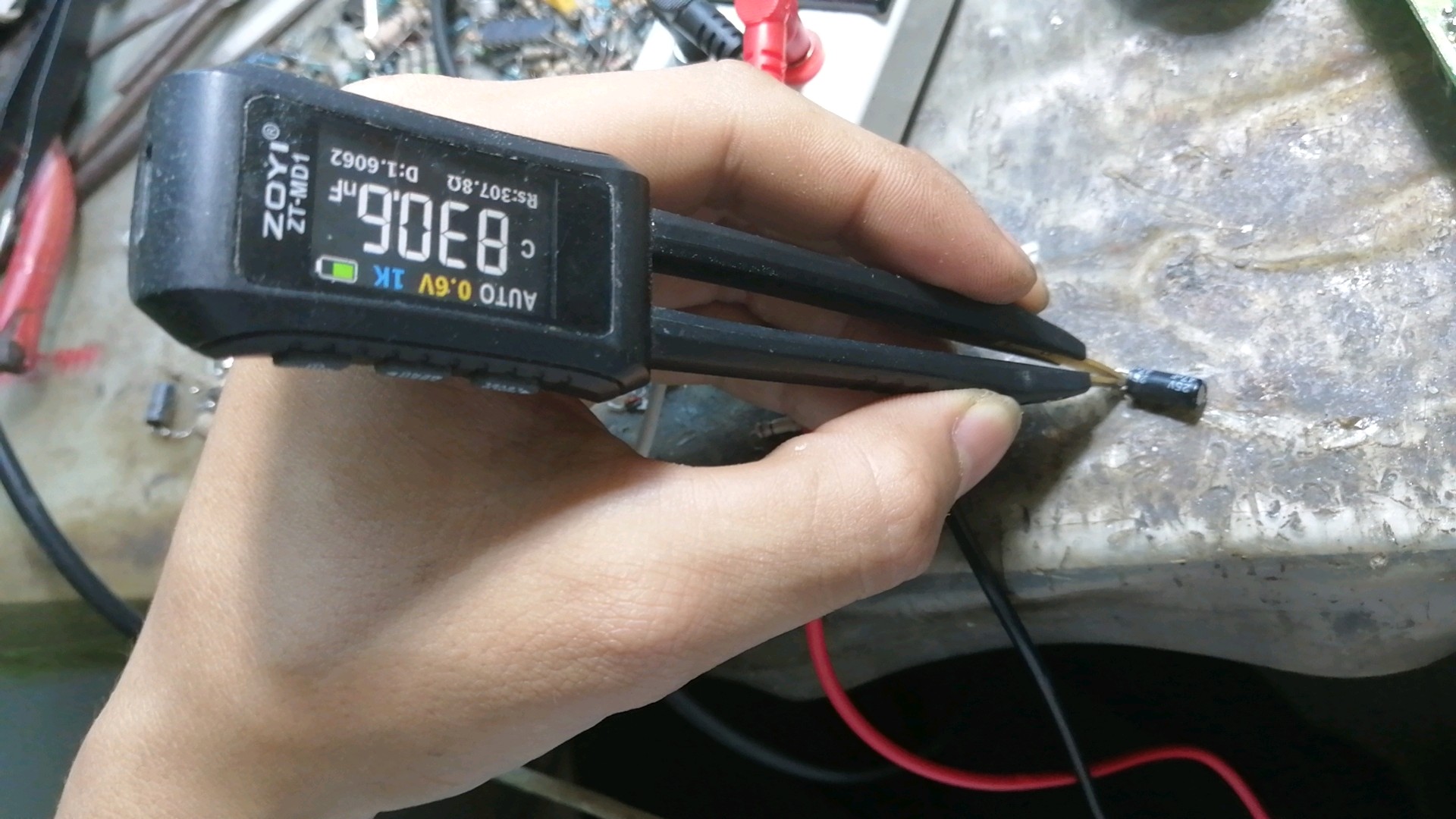

这是前级电容容量和D值。

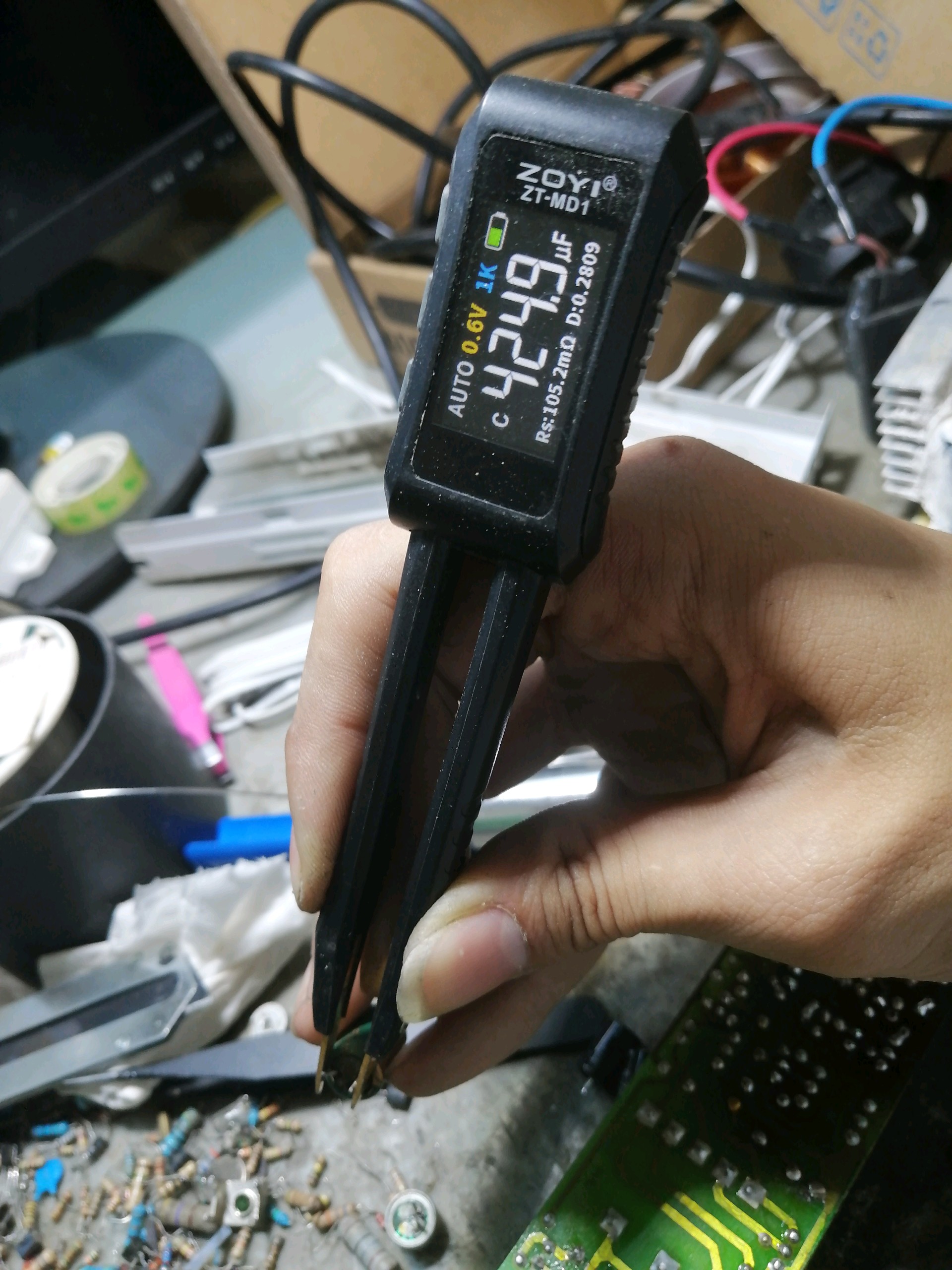

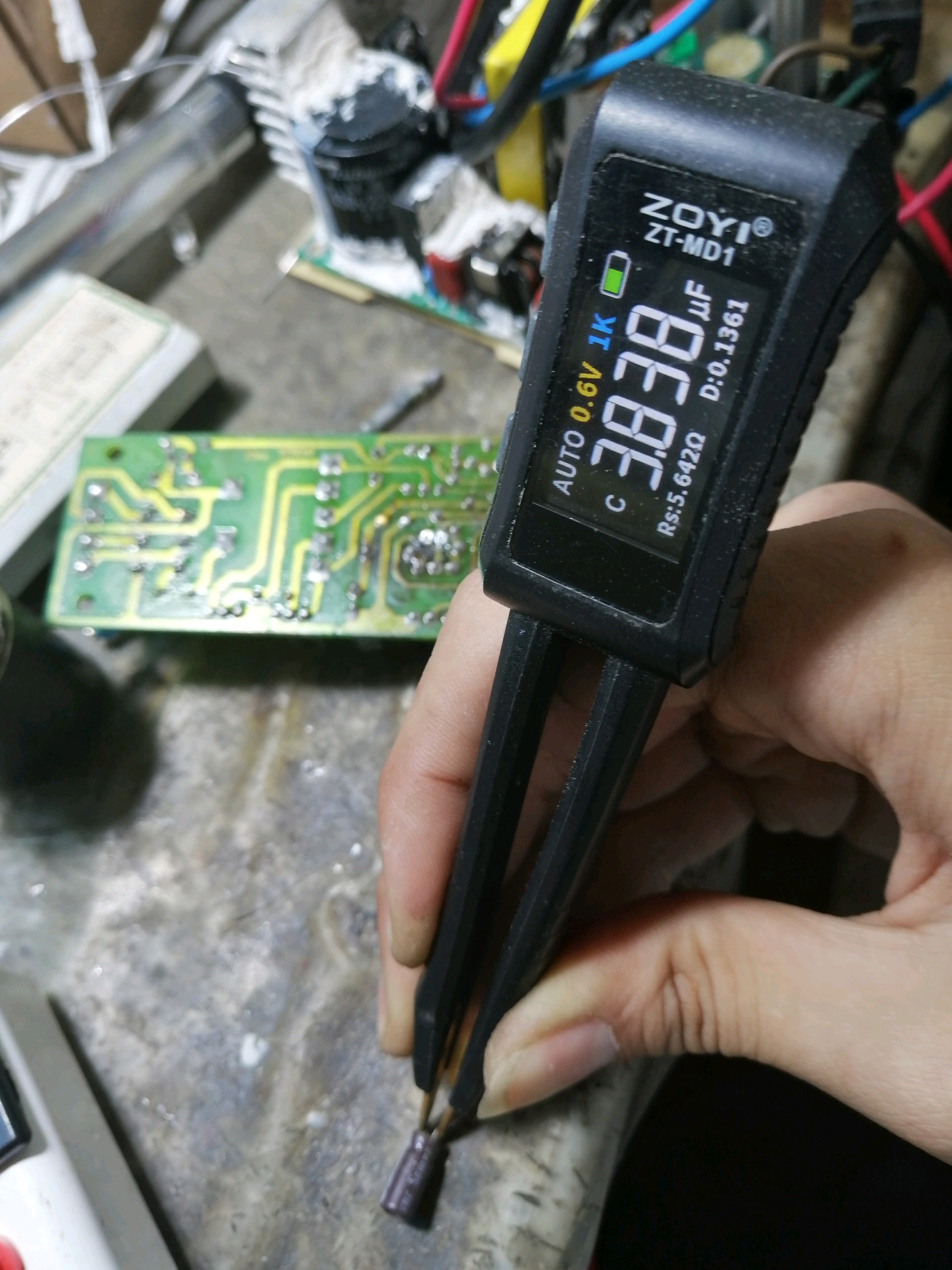

这两个是好的电容的测试结果

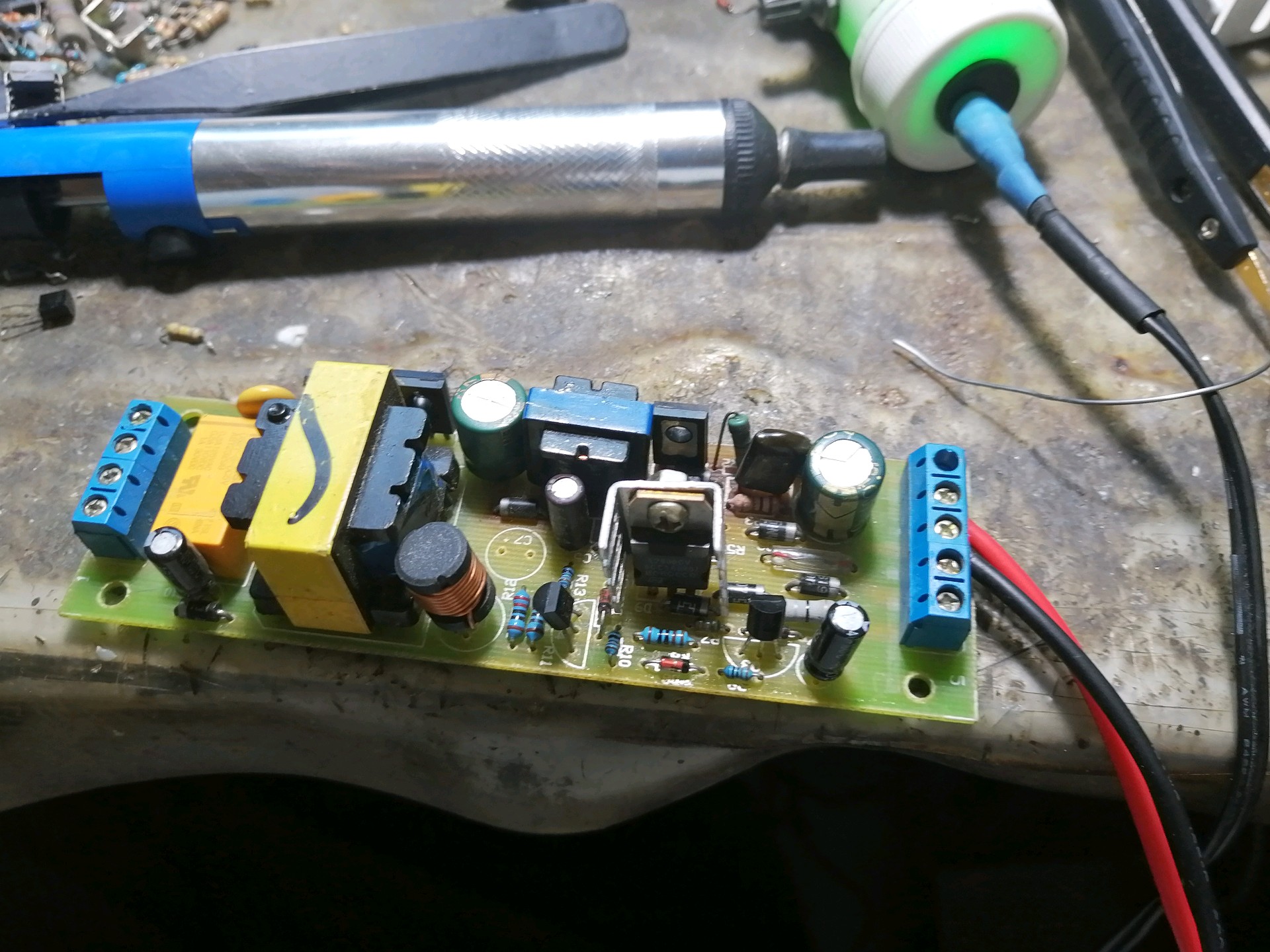

把这两个电容装上去，通电试机输出电压可以到12V，说明维修成功。
后面通电测试一切正常，至此维修成功！！！

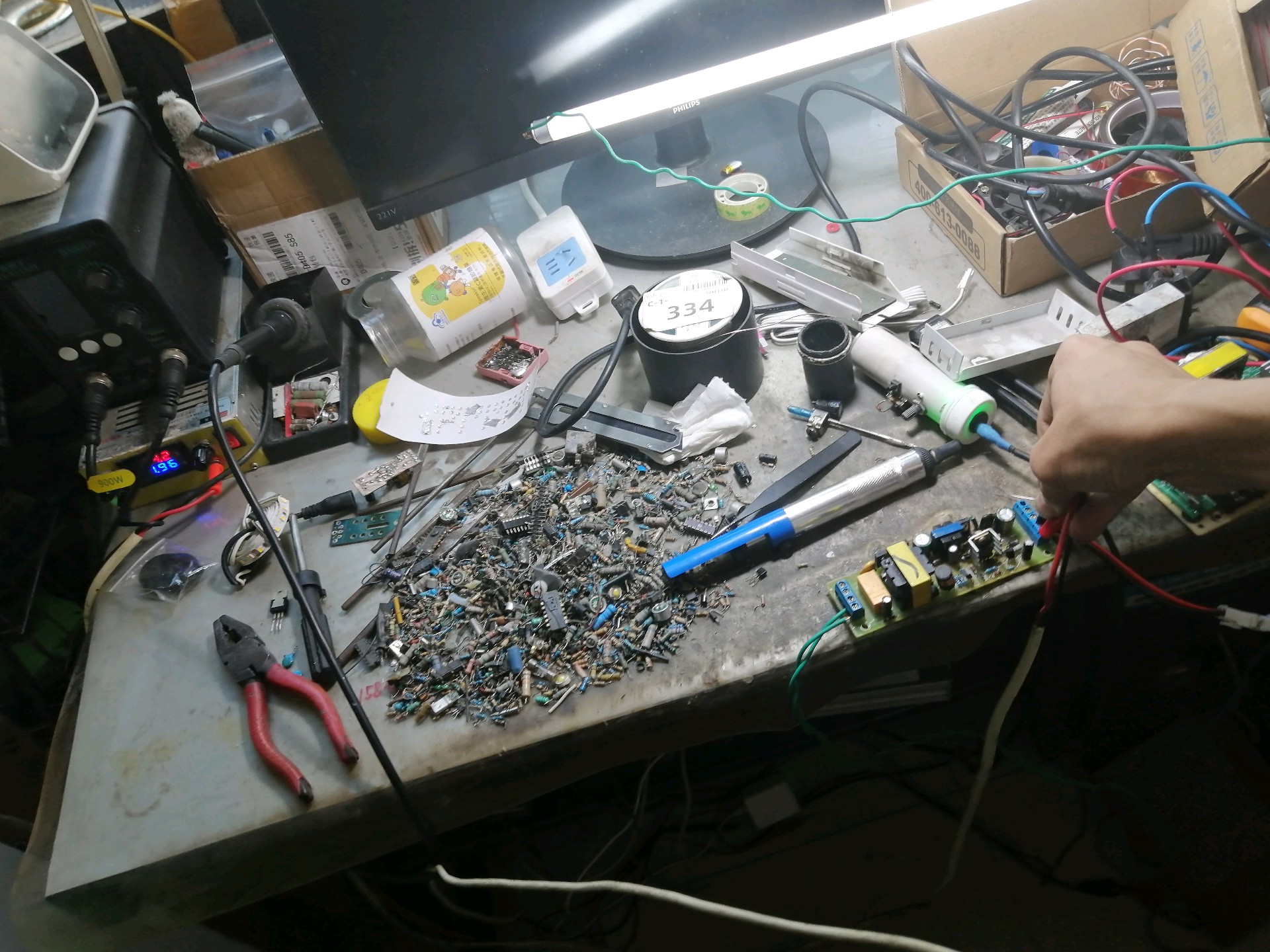

下面是测试图片



测试原理非常简单，接电池的地方用可调电源供电，输出直接接灯管两端，然后给模块通220V电，可以看到没有反应是正常的，然后断电你就会发现灯管亮了，自此维修成功！！！

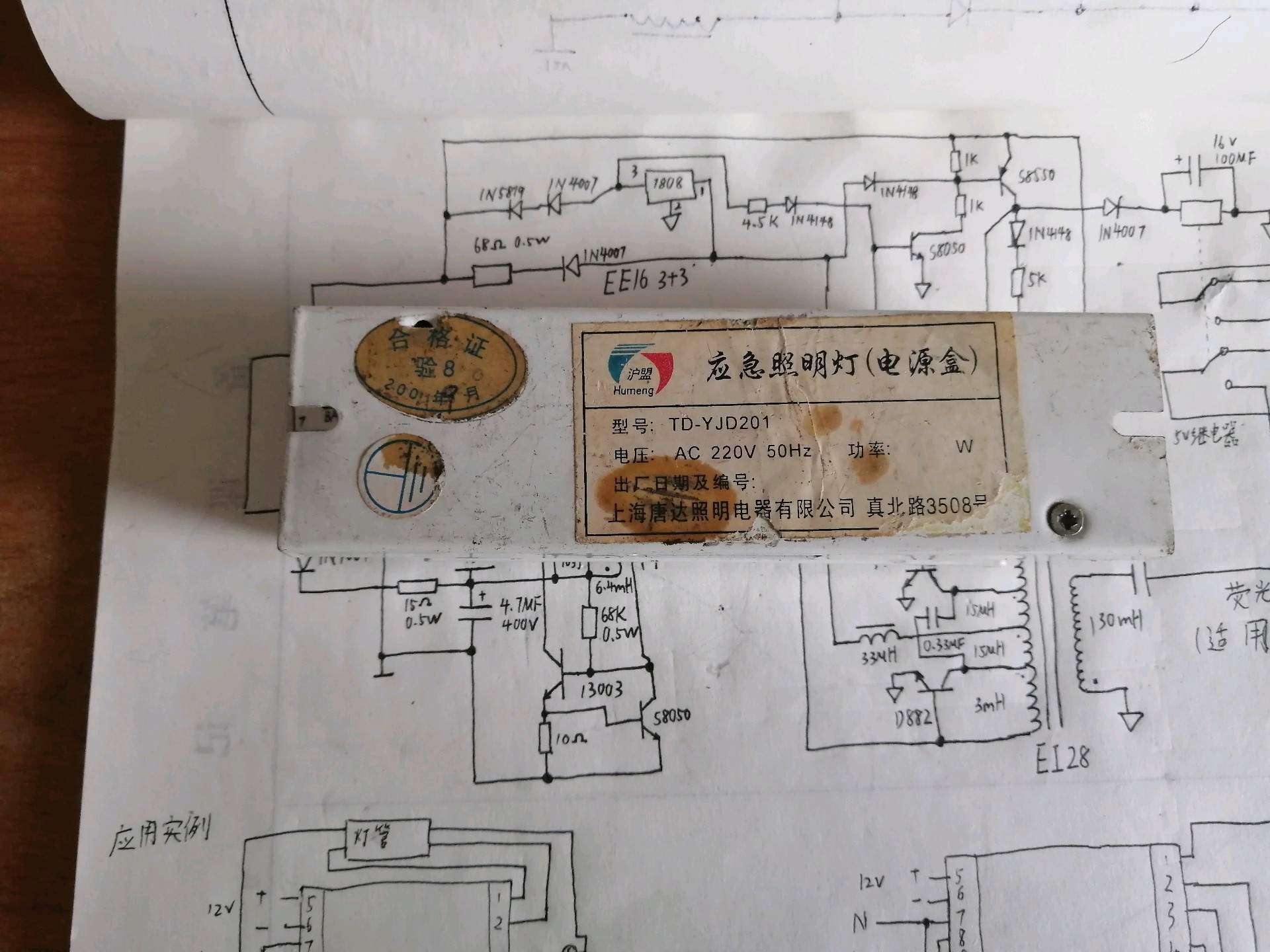

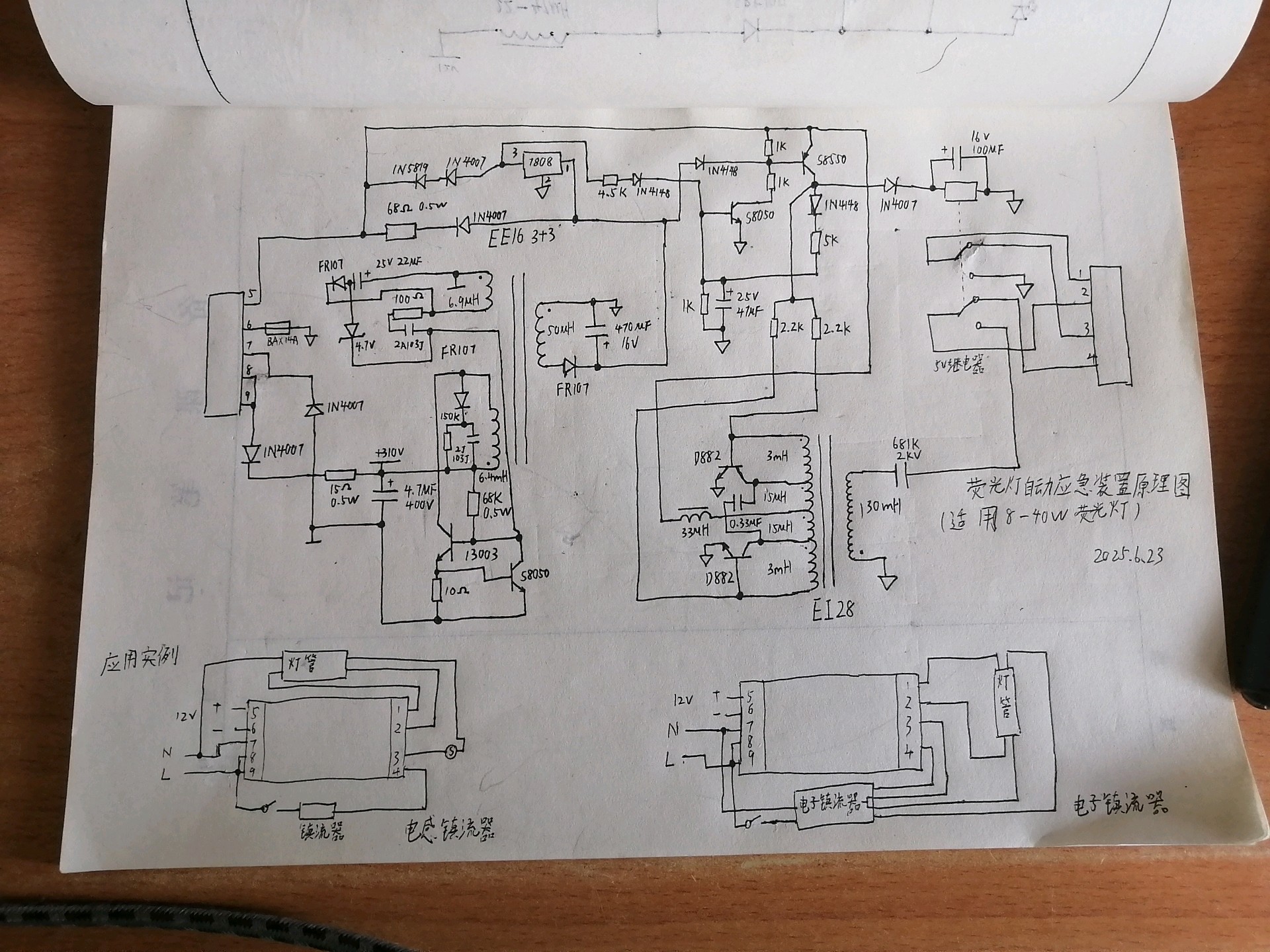

为了学习他的原理，于是抄下了他的图纸，进一步研究发现设计的是真的巧妙。


可以看到元件不多，设计的确实挺巧妙，本想着当个UPS电源用，看来这个是不行的，只能用来点灯管玩了。
