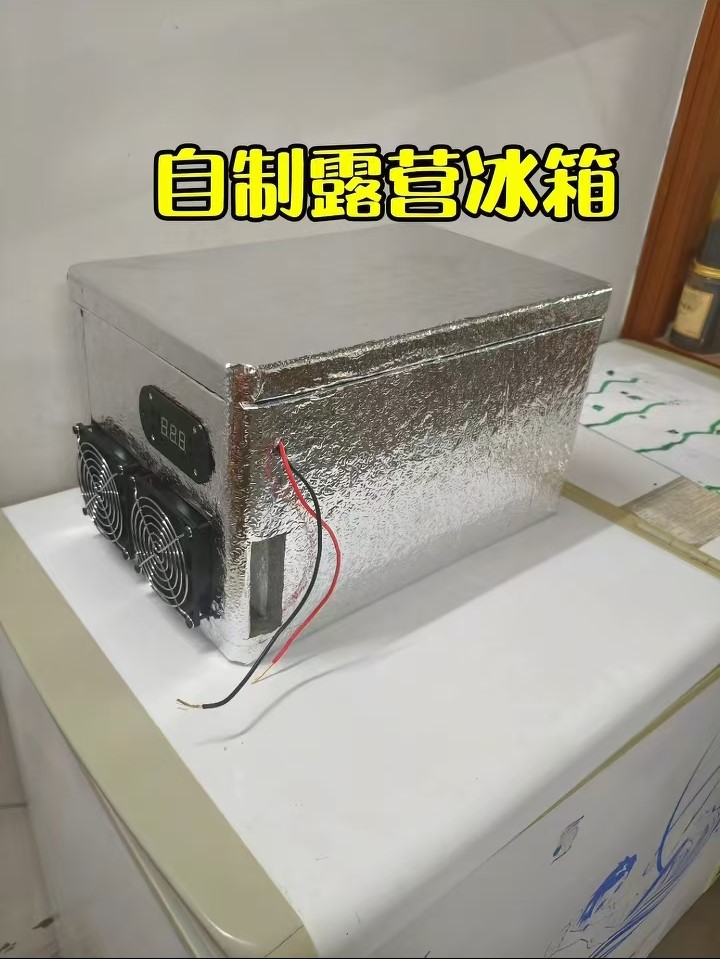

最近刷到DIY小冰箱的视频，想着最近天气热了，如果在办公室，或者外出露营能有一个小冰箱也不错，所以准备搞一个

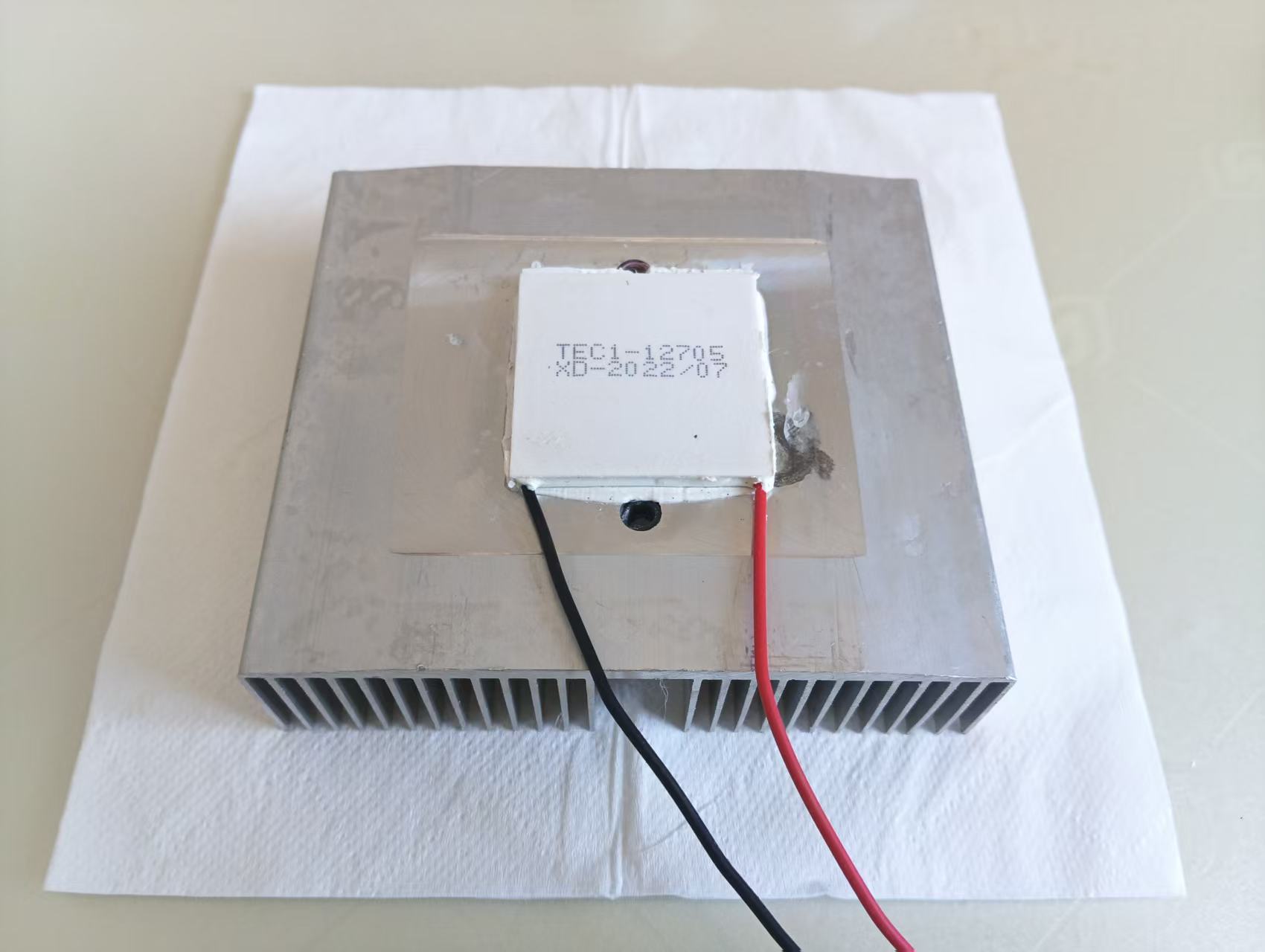

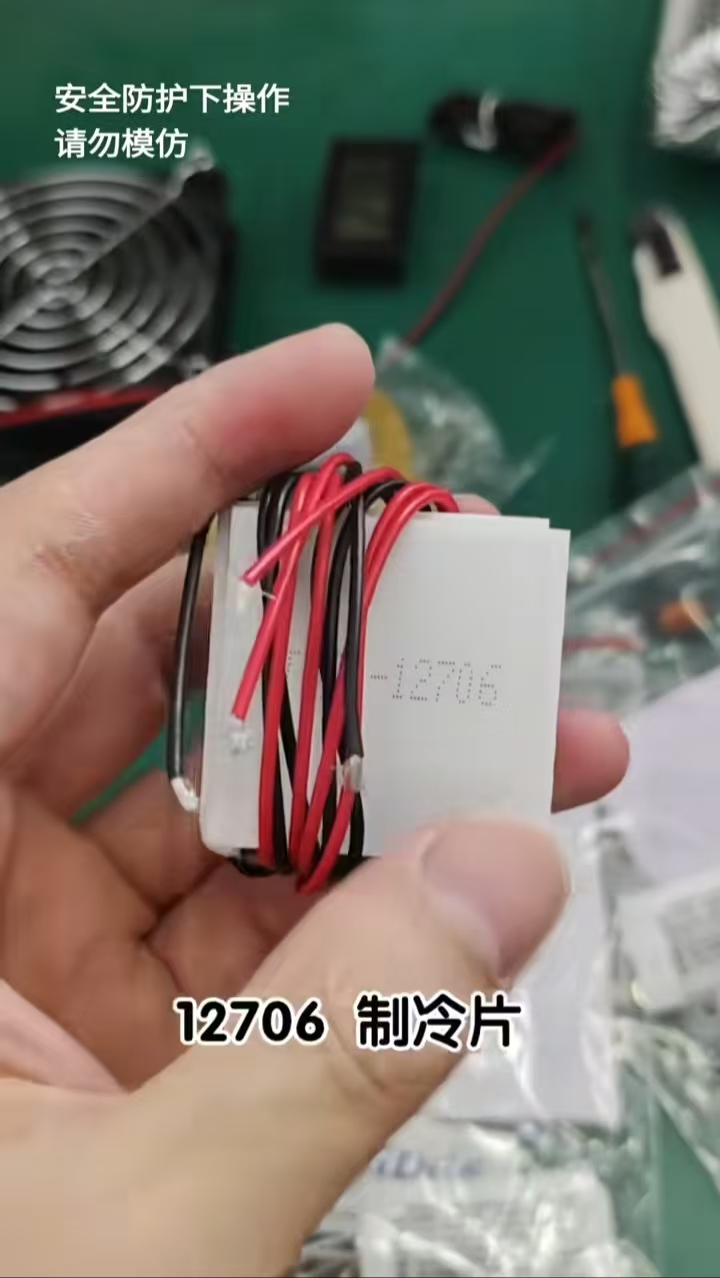

它的核心就是一个半导体制冷片，制冷片在通电状态下，一面热一面冷。

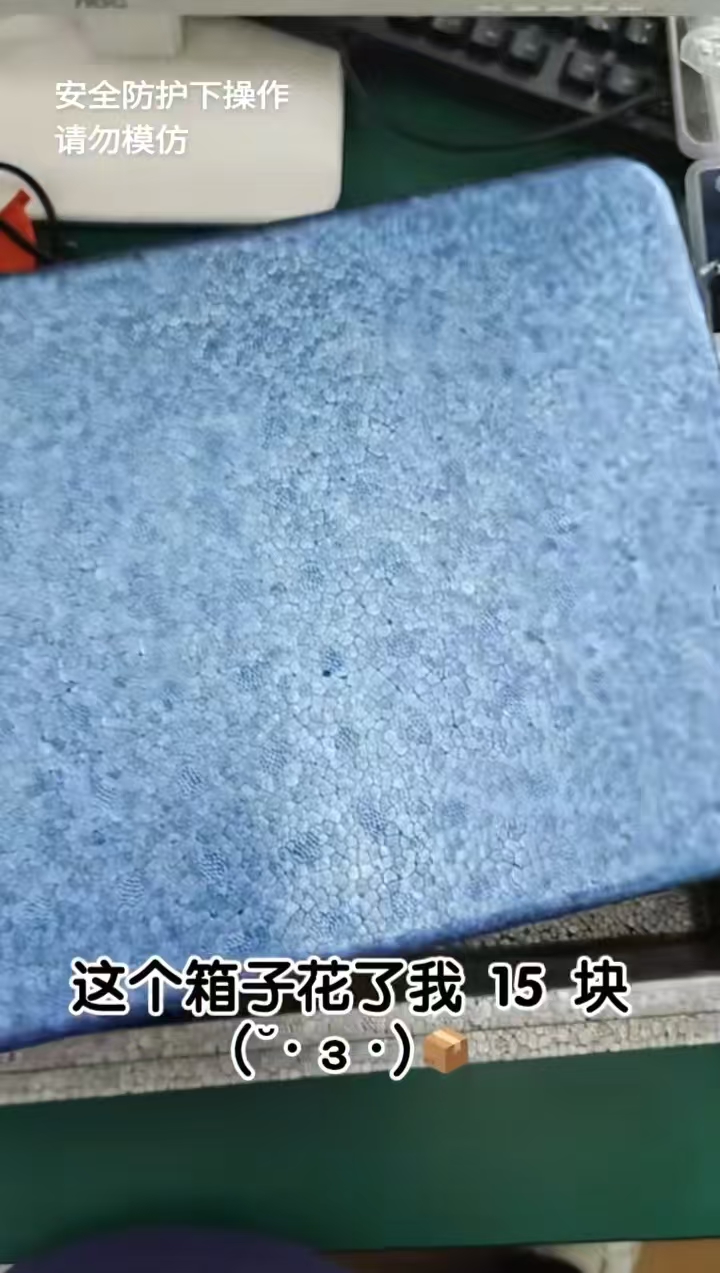

还需要一个好一点的泡沫箱子，以前网上买冷鲜用的就是泡沫箱，当时用不到都扔了，没想到买一个还这么贵。



开始整理网购清单，现在商家就是灵活，居然可以按套卖，单核29.8元，双核58.5元。

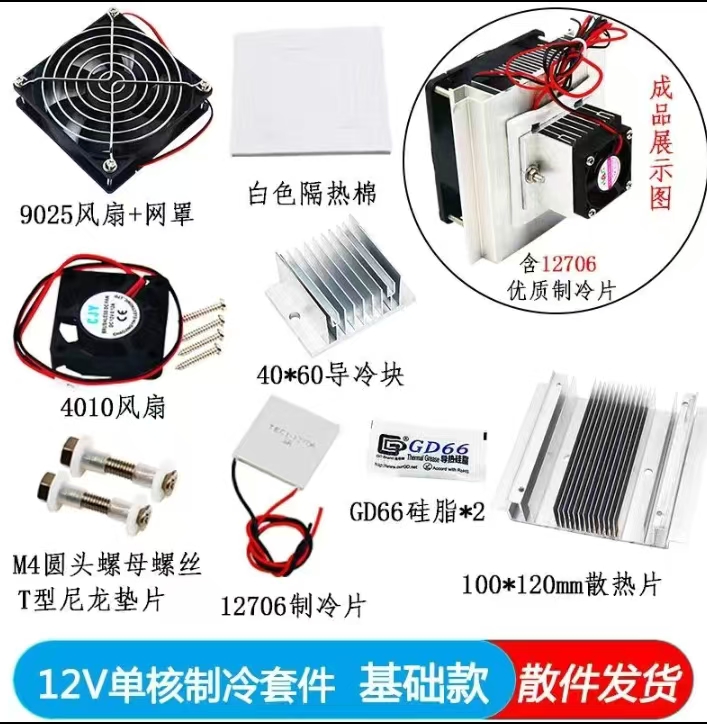

单核套餐有这么多。

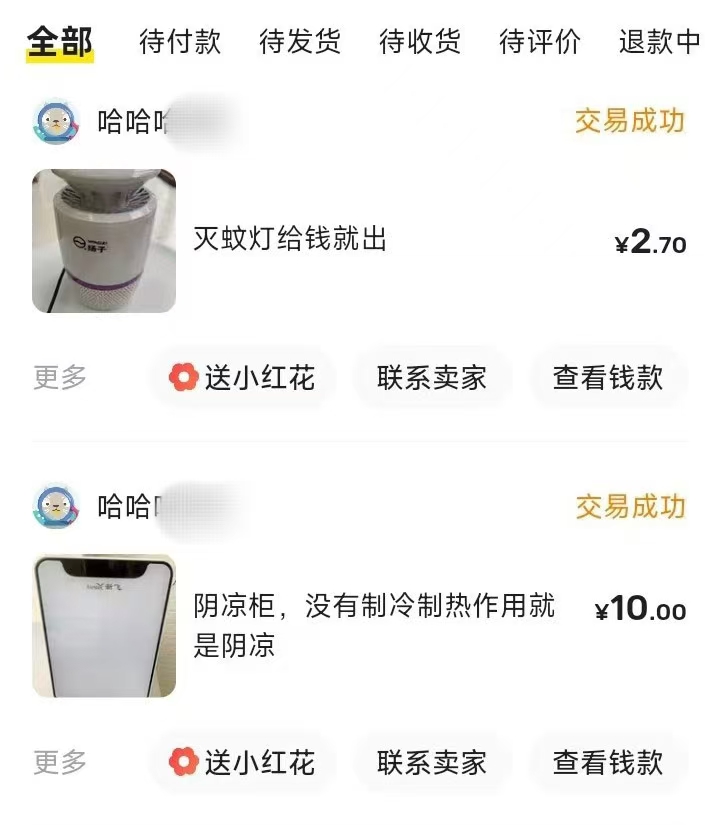

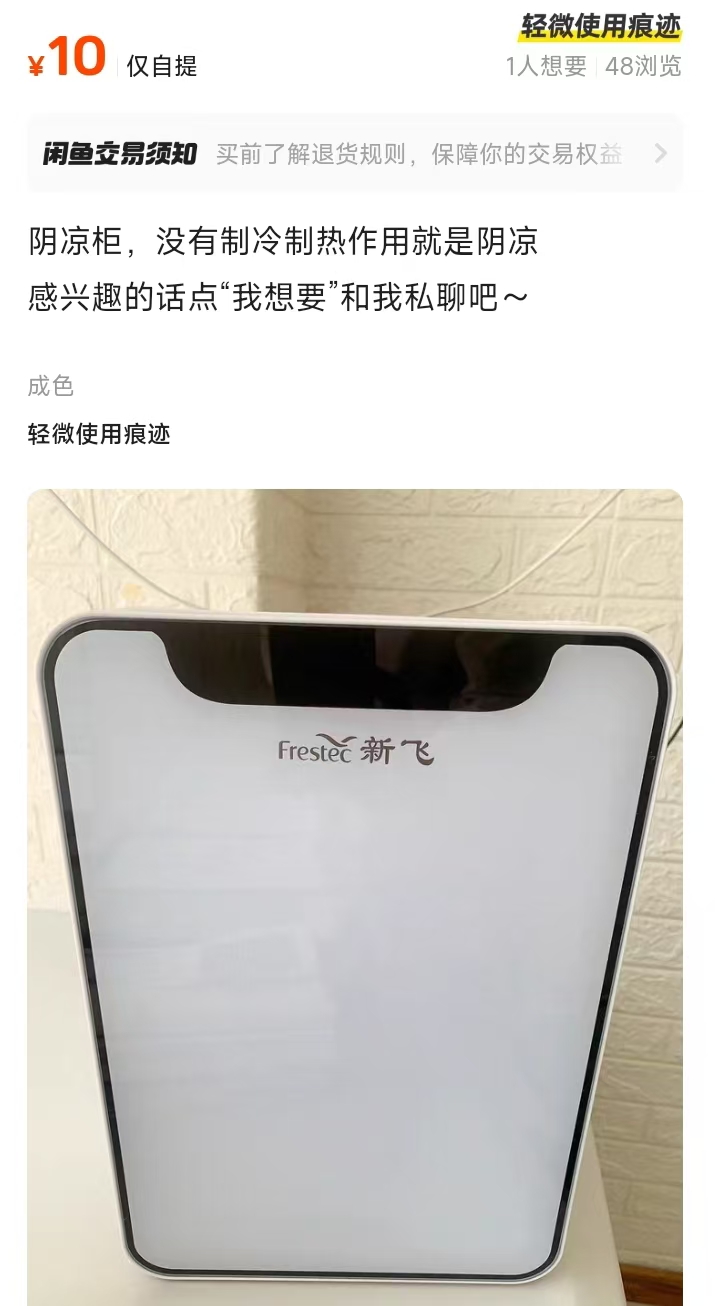

再买个箱子，感觉DIY成本也不低，去二手平台看看二手冰箱的价格，结果在同城就发现了这个。

我也不知道什么是阴凉柜，外观看起来不错，没有制冷作用我可以DIY呀，就当10元买了一个箱子，这不比泡沫箱好多了。



立即买下，同时还买了一个灭蚊器。为什么买这个呢，因为便宜，而且我还没见过灭蚊器内部长什么样。



同城自提3公里，卖家还给我通电演示，说新买来就这样，室温30度里面29度，我说没事我回去搞改造，他就高兴说那就不介绍了，要是修好了或者改造好了就告诉他，他也想知道这个有什么问题。

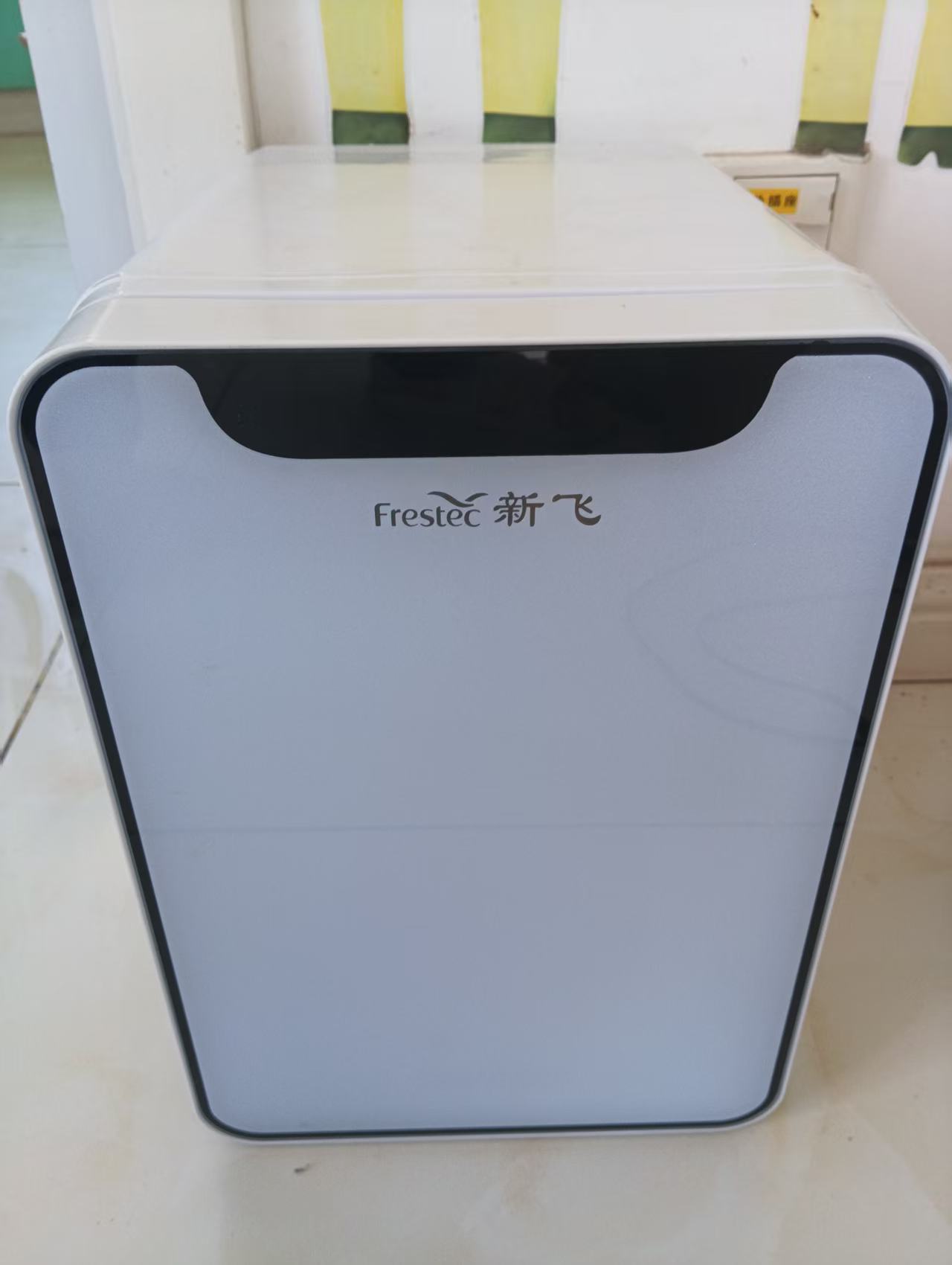

外观整整方方的，挺新的，卖家说没有效果就一直没使用。

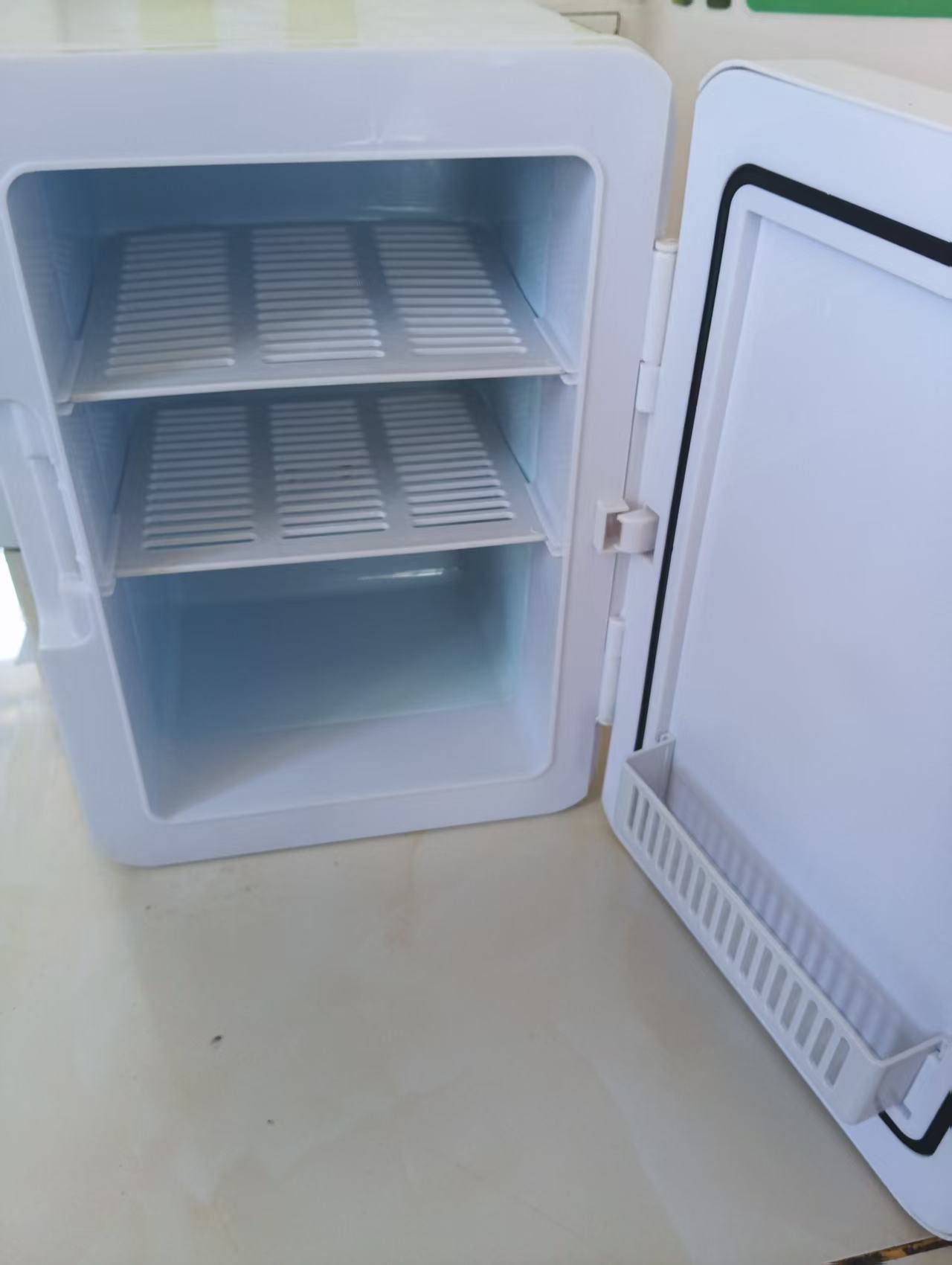

打开门有两个隔板，门上还有一个小筐。

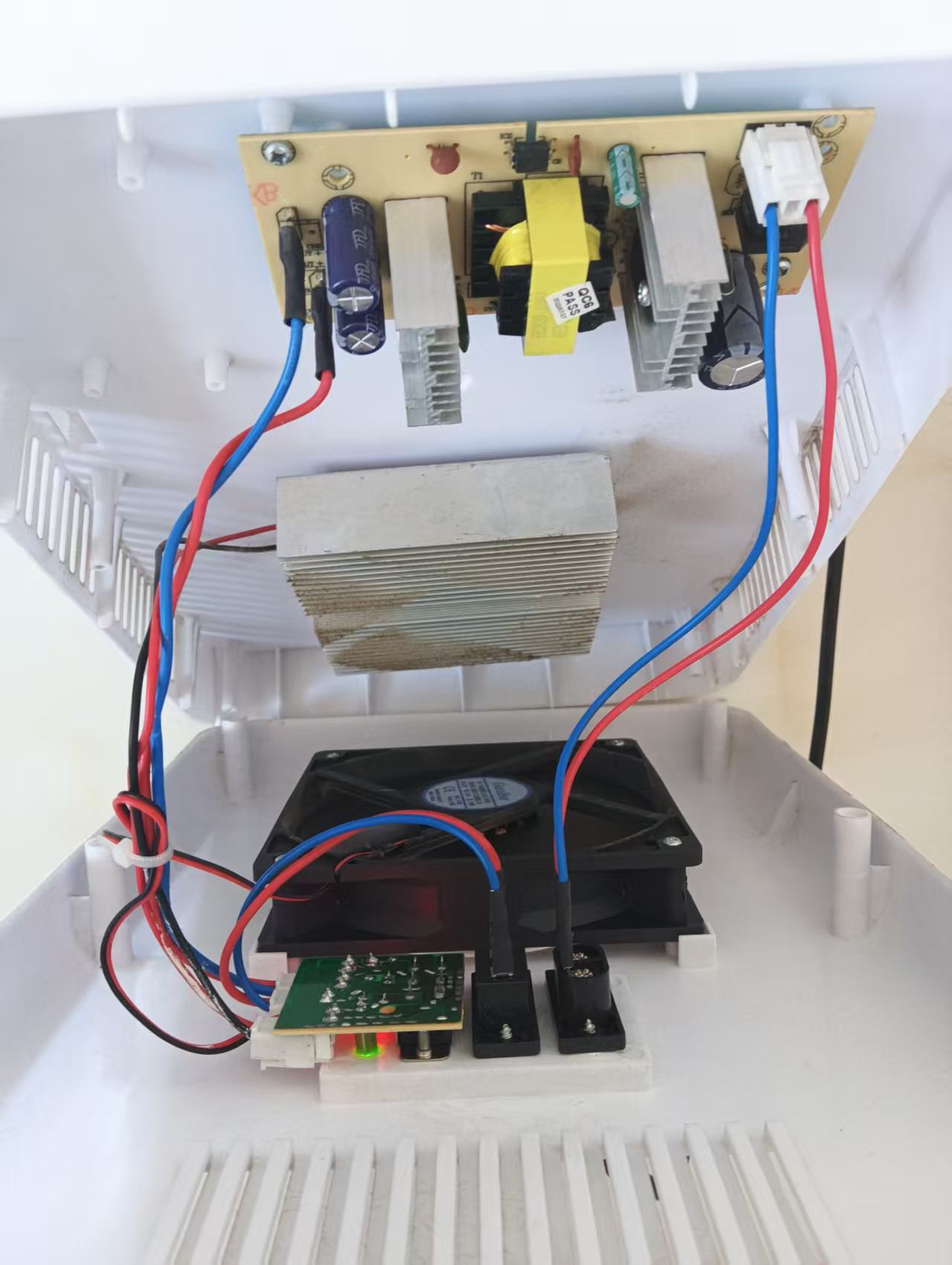

打开后盖一看，主要核心也是制冷片，还有一个开关电源和一个小PCB版。

最坏的结果就是制冷片坏了，不用全部买套件了。



拆出制冷片看一下，用可调电源给制冷片通14v电，一半热一般凉，制冷片也没坏。

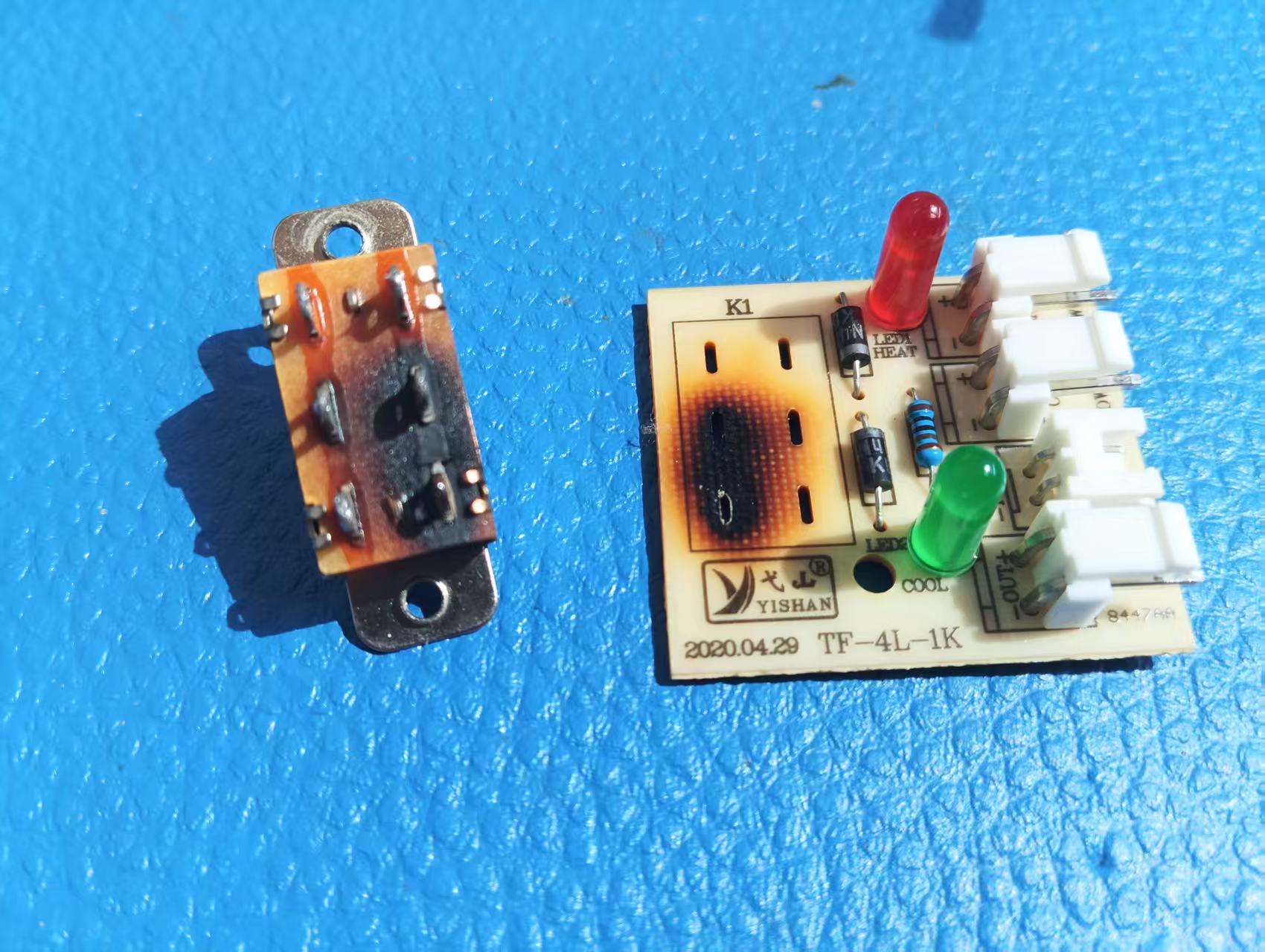

拆下控制板，原来是开关烧了。这个三位开关可以切换制冷还是加热

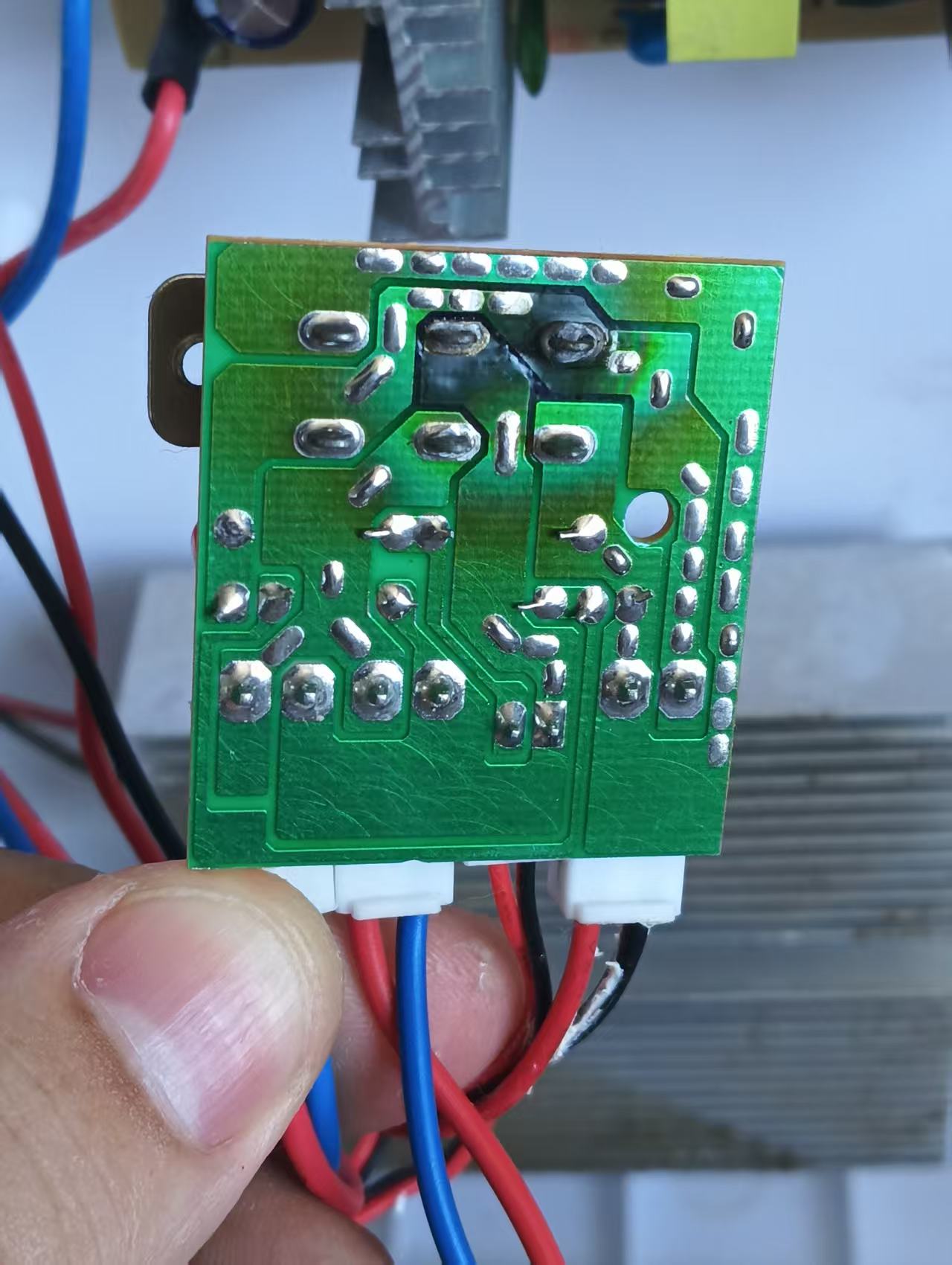

PCB板都烧糊了

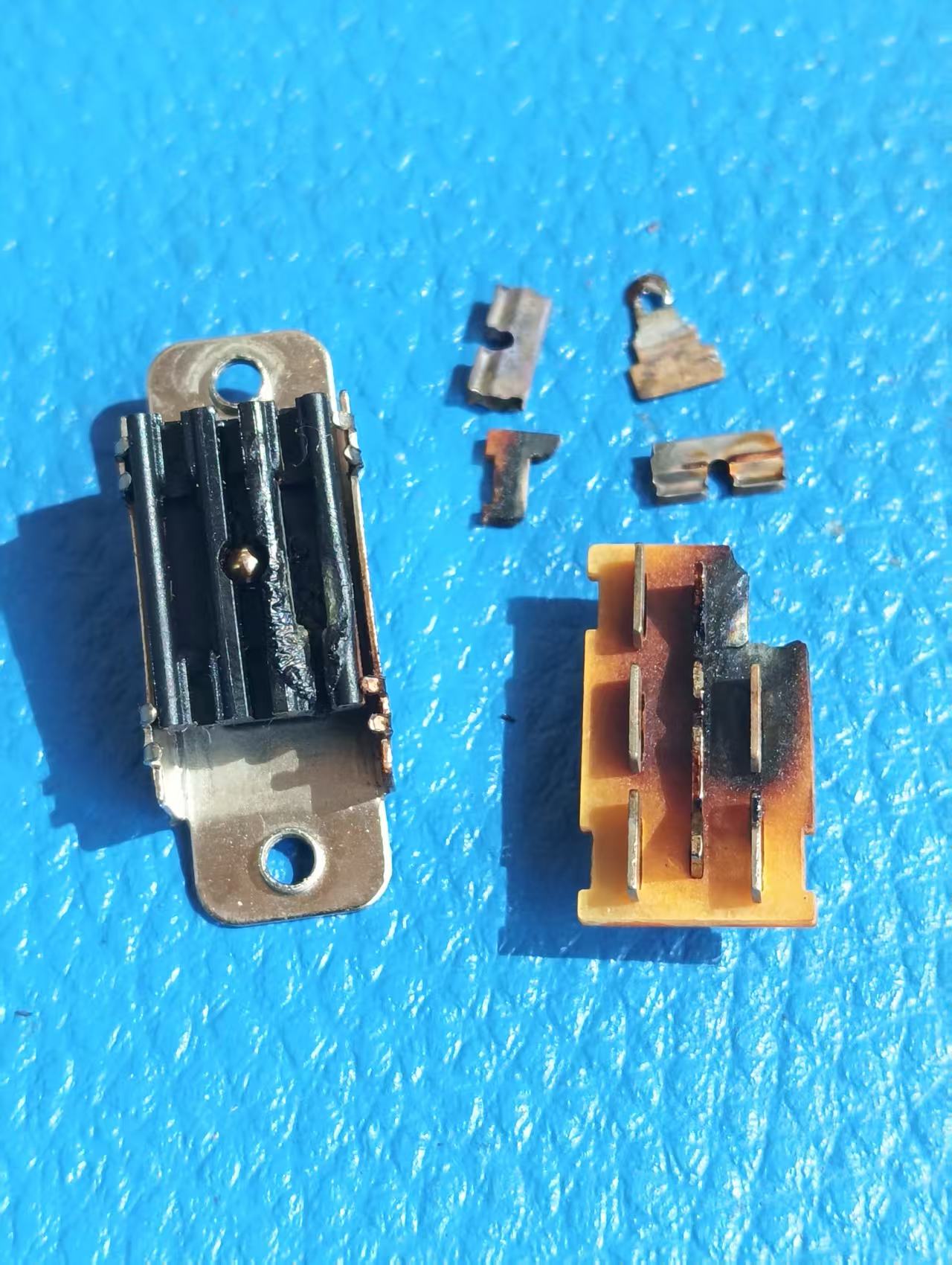

开关内部

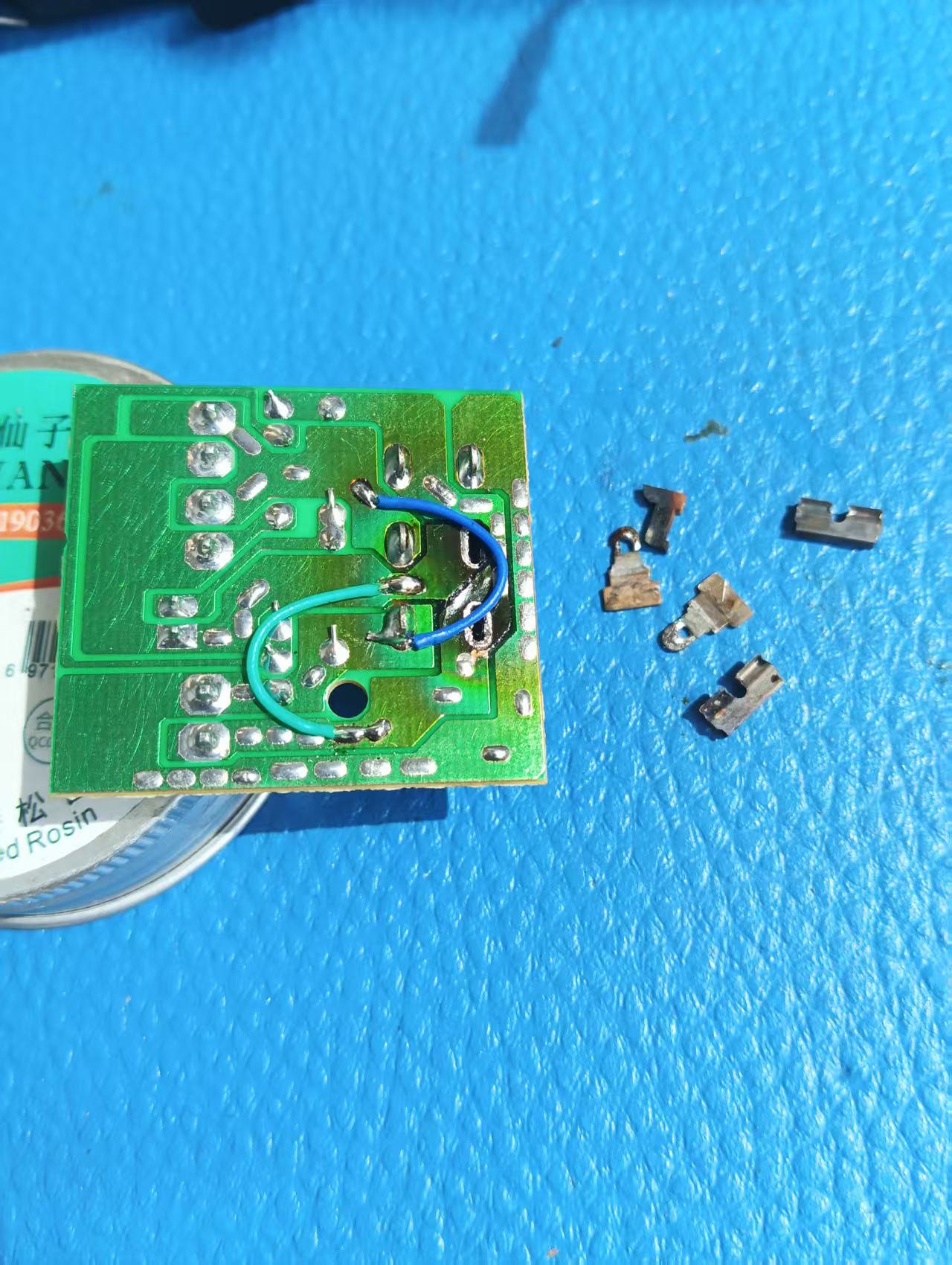

PCB烧的严重，即使再换个开关也不安全了。我用来制冷，直接短接就行了



开关是用来固定PCB板的，不装开关还没有办法固定。最后把开关内部的滑片拆掉，把开关再焊接上当固定支架用。



这个小冰箱可以AC220V和DC12V两用，以后车载也方便了。

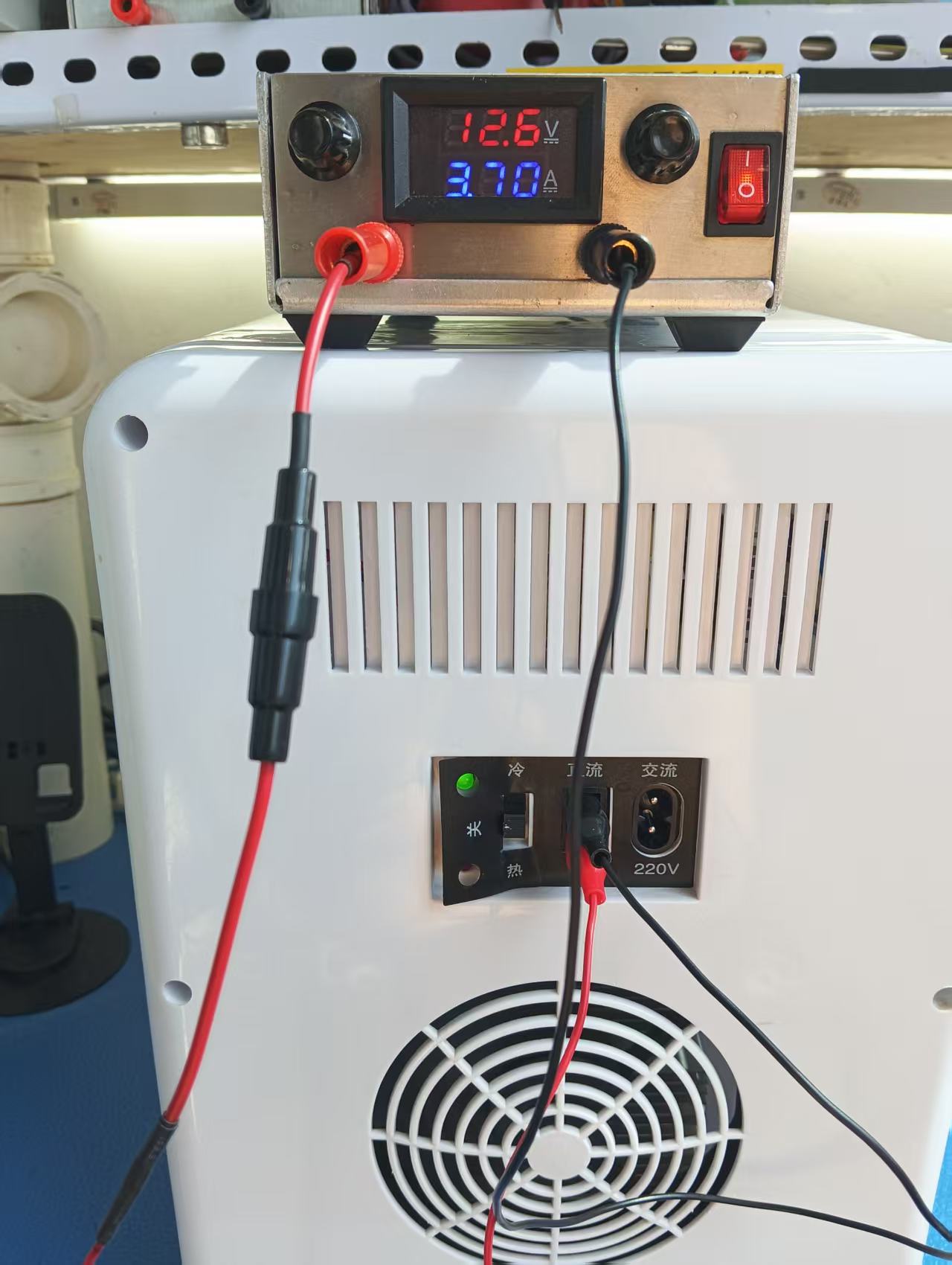

用可调电源通电测试，制冷绿色LED点亮，电流接近4A。怪不得那个开关会烧，开关型号是1.5A的。

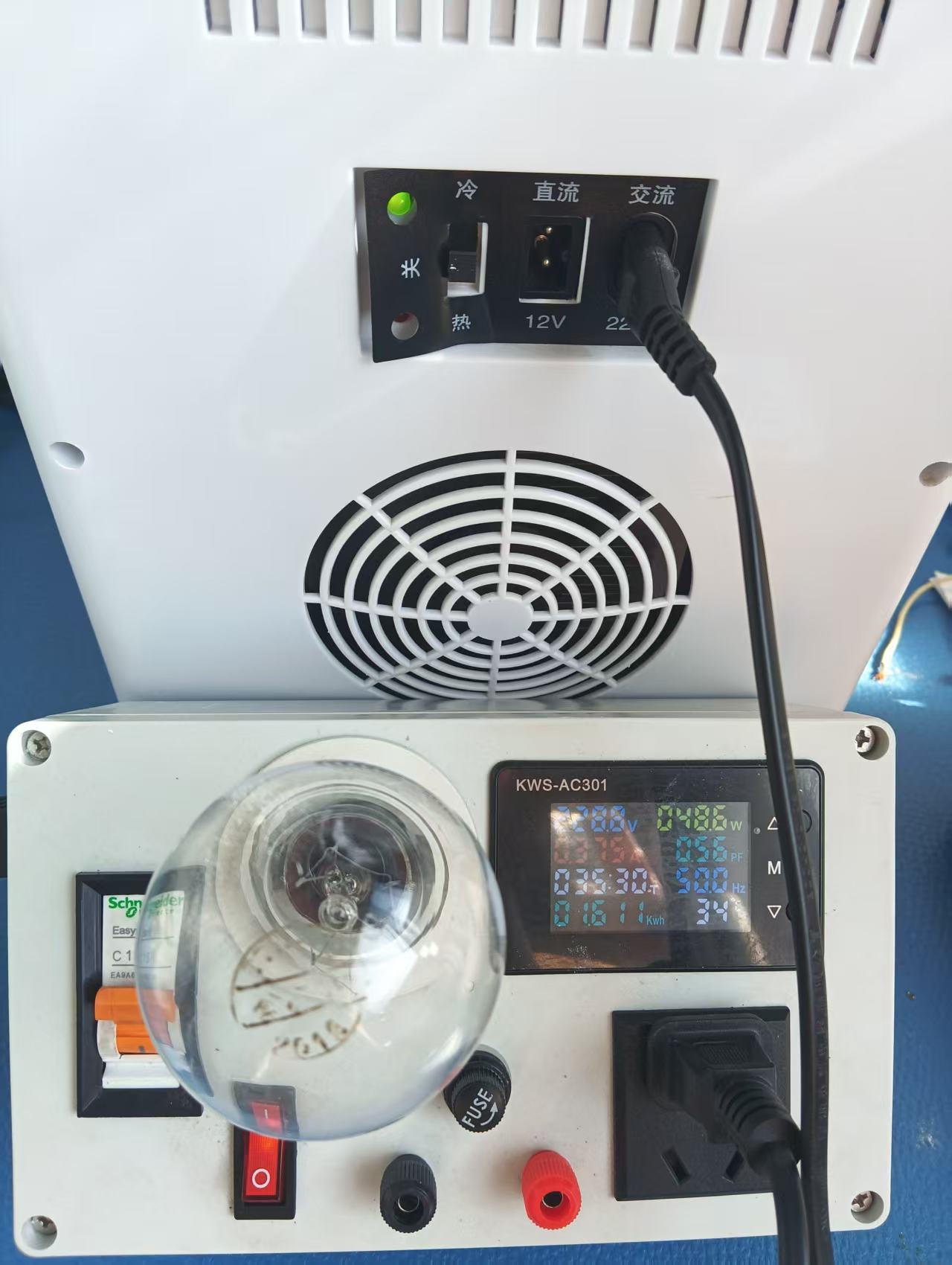

换成AC220V供电，测一下功率48W，去掉开关电源损耗和直流功率差不多。

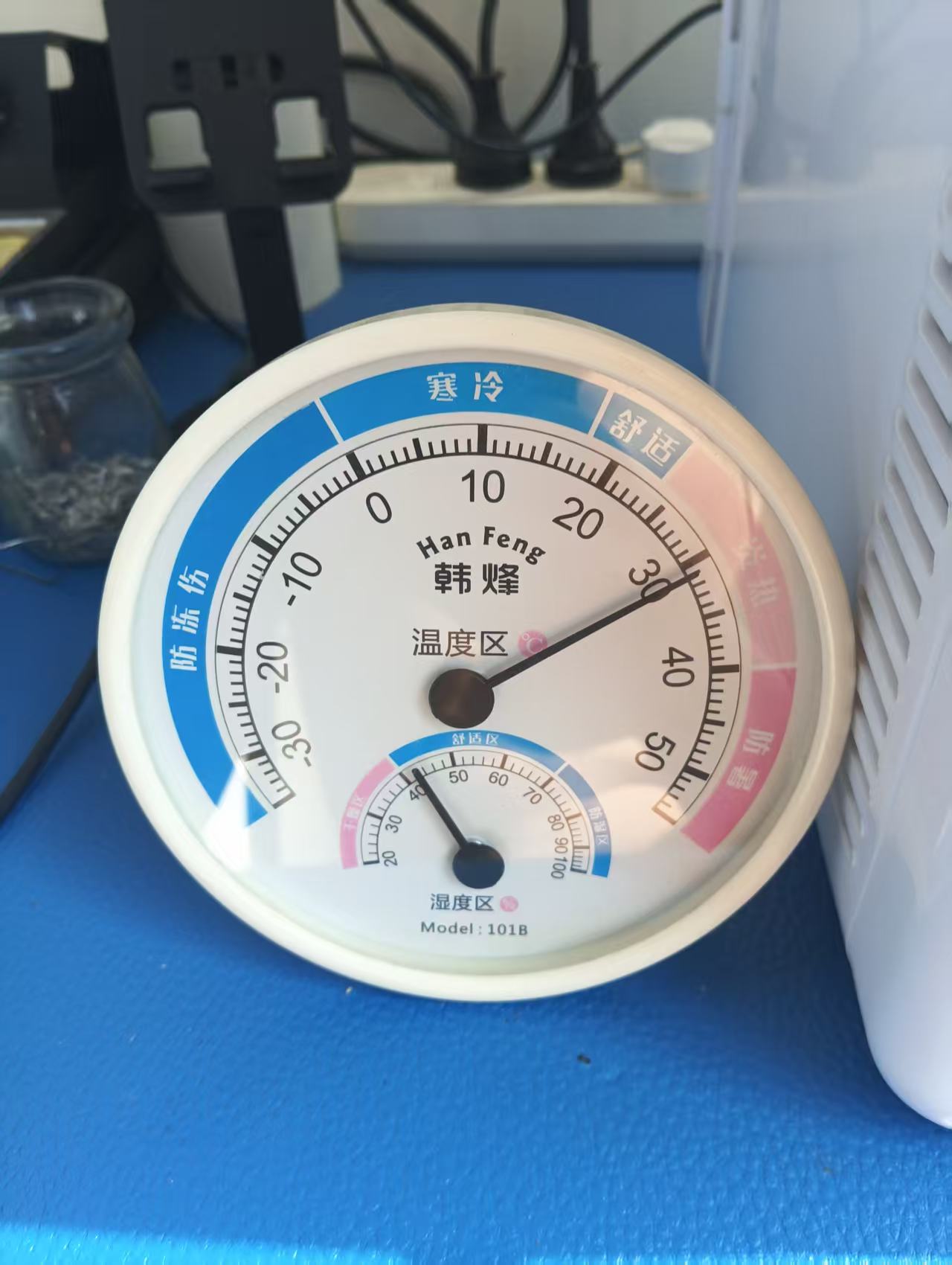

室温32度，为什么这么热，因为我这个维修间是西打头，下午阳光直射特别热

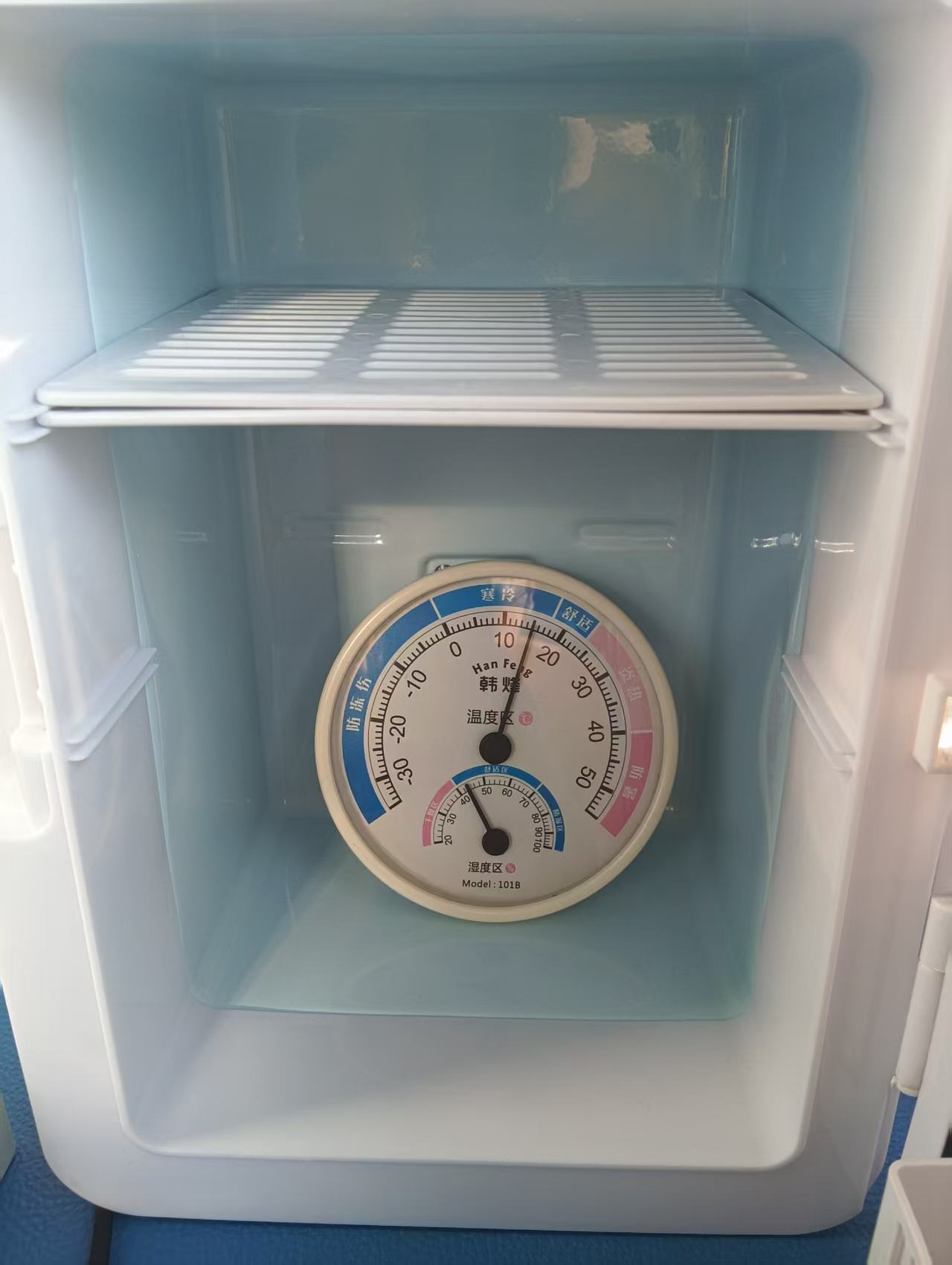

运行俩小时，空载温度15度。俩小时温度降低15度，效率不高。



放了两瓶啤酒，运行一夜，温度10度，看来10度就是它的低温极限了。

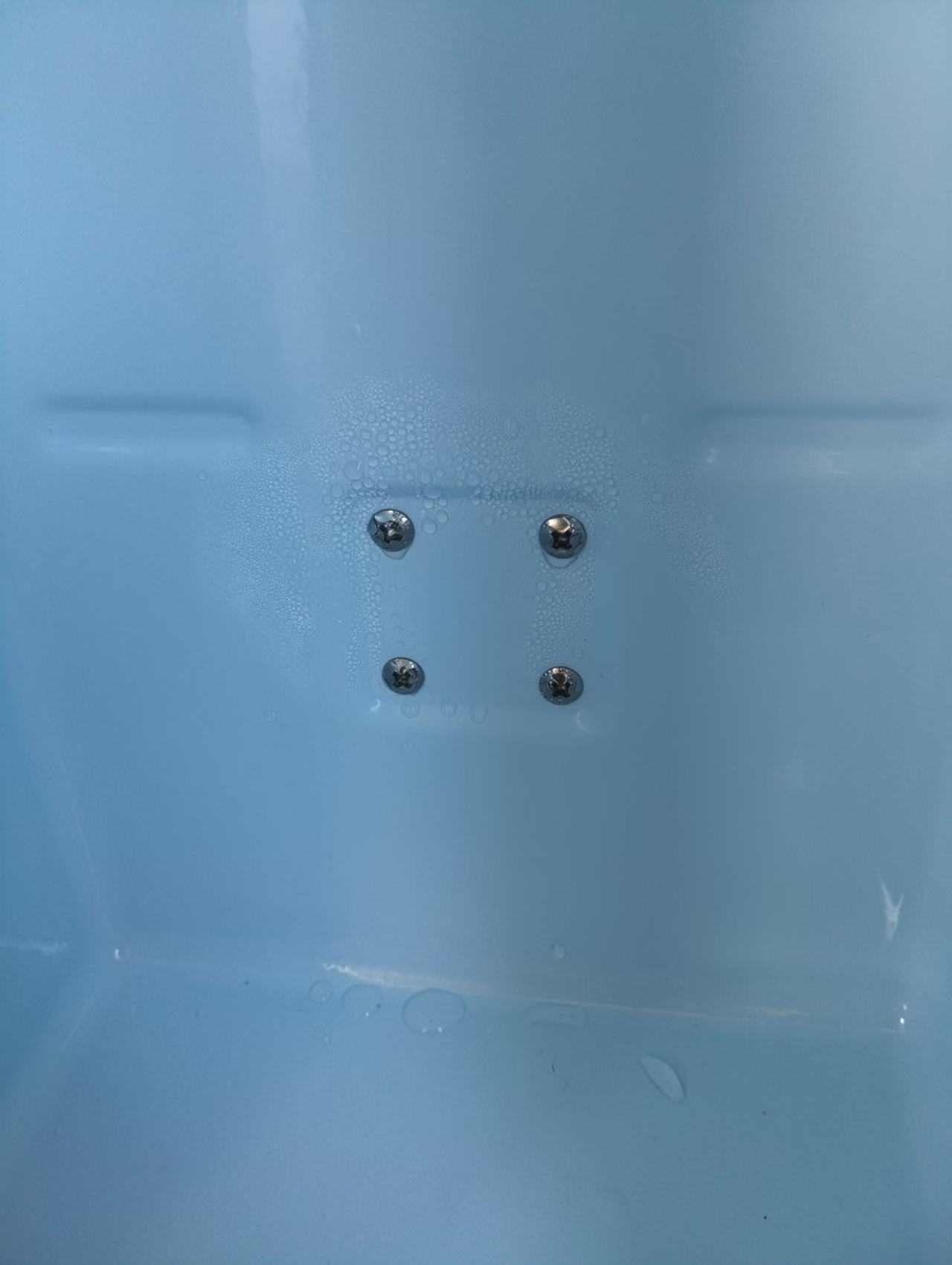

这4个螺丝后面就是制冷片。冷藏室靠自然对流降温，效果比较慢。DIY的是有一个小风扇强制内循环。

后期准备改强制内循坏和车载后备箱供电电路。



用10元钱实现了DIY50元的效果，这就是我昨天（周末）的收获。
