无刷电机高频谐振方法：斩断80kHz啸叫的三大硬核方案
当48V BLDC电机转速突破15,000rpm，PWM载频升至20kHz+，定子绕组与转子磁钢的高频谐振（80-100kHz）成为振动噪声与MOS管炸机的元凶。本帖子基于某工业风扇量产案例，探讨彻底解决的方法。
谐振元凶定位（实测图谱分析）
▌故障特征：
空载电流波形出现 “双峰毛刺”（图1红圈）
红外热像显示 电机端盖局部>110℃（正常<85℃）
频谱仪捕捉 79.8kHz共振峰（与定子模态仿真误差<3%）
解决方案三重奏
✅ 硬件改造：谐振能量物理阻断
| 措施 | 参数要求 | 效果 |
|---|---|---|
| 直流母线磁环 | 镍锌磁环μ=90（尺寸：Φ25×Φ15×10mm） | 抑制20-100kHz共模电流 |
| 相线RC吸收网络 | 15Ω+104pF C0G陶瓷电容（紧贴电机端子） | 谐振电压峰值↓40% |
| 定子浸漆工艺升级 | 真空加压+环氧树脂（填充率>95%） | 结构刚度↑30% |
🔥 控制算法：PWM频谱移频
随机PWM技术（RPWM）：载波频率±15%随机抖动（如18kHz±2.7kHz）
死区时间动态补偿：根据相电流斜率调整死区（公式：T_d=0.5/I_slope+50ns）
实测振动能量从0.8g→0.2g（ISO10816标准达标）

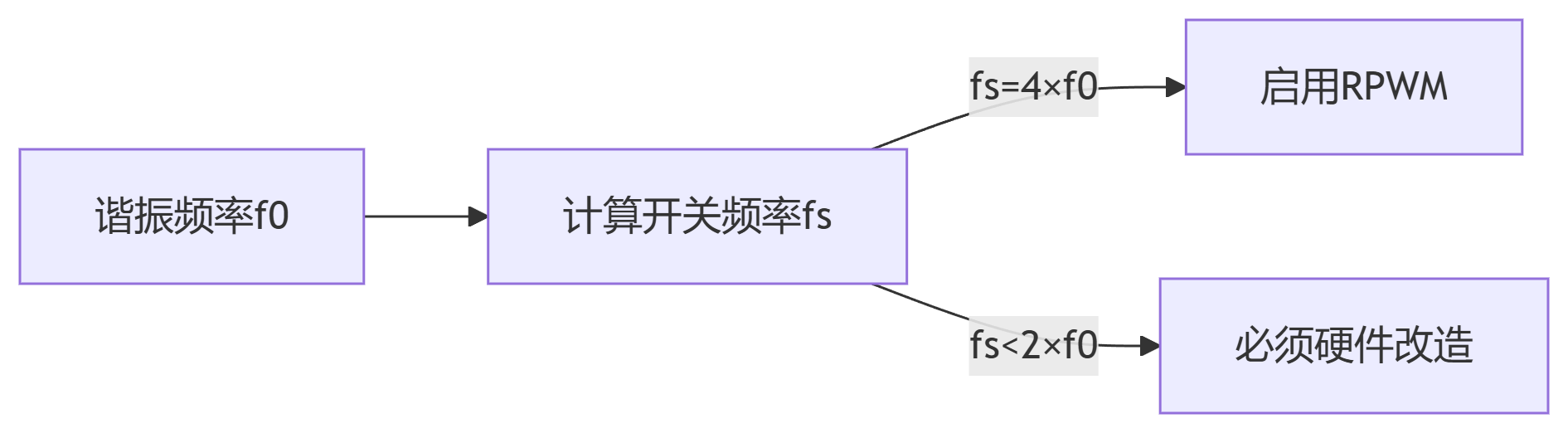

⚡ 参数整定黄金法则
案例：某无人机电机f0=82kHz → 设定fs=32.8kHz（RPWM范围28-38kHz）
避坑血泪清单
切忌在谐振频点附近固定PWM（如80kHz±5%）
禁用普通电解电容做吸收回路（ESL过大导致失效）
必须用簧片千分尺检测定子叠压系数（>0.98可降低60%风险）
终极验证工具：
示波器+FFT功能（捕获毛刺频率）
激光测振仪（定位端盖热点）
