最近又忙又懒，这个户外电源的上一个帖子是5月6日发的，原主都快自驾旅游回来了，我还没写第二篇，今天趁着周末在家写一下。

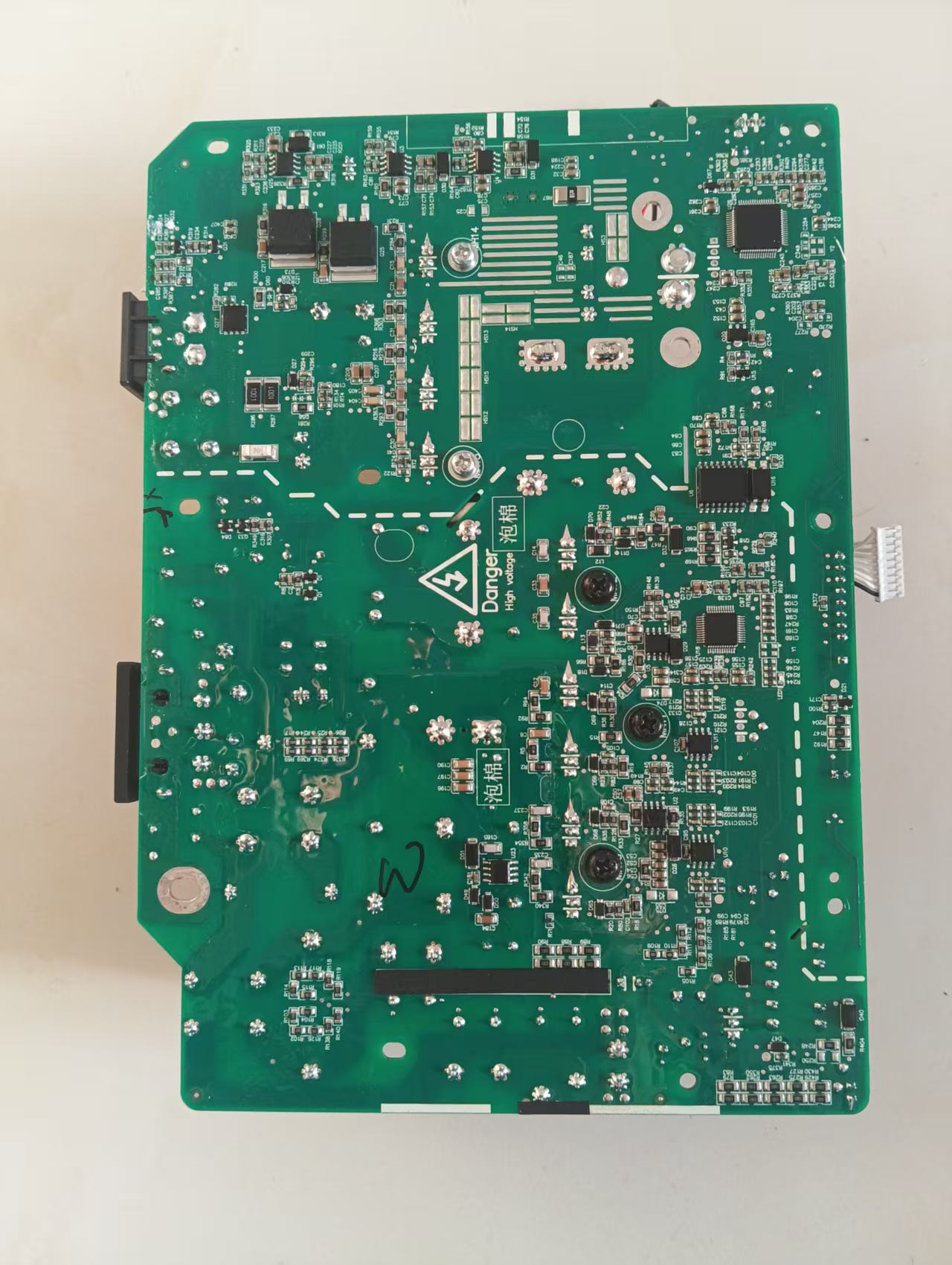

这个户外电源的故障是，不能充电，不能逆变，把主板拆出来，简单分析接口功能，然后一脸懵逼。这么多功能集成在一张板子上，而且功率还不小。



经检测短路了6个管子，型号，类型，基本参数分别如下：

CS180N06,NMOS,60V180A
G15T60A83L,IGBT,600V15A
OSG65R220PZ,NMOS,650V18A



一边买配件，一边分析电路



我习惯从最简单的市电整流电路开始分析，更让我懵的地方是找不到整流桥，变压器数量很少，体积也很小。

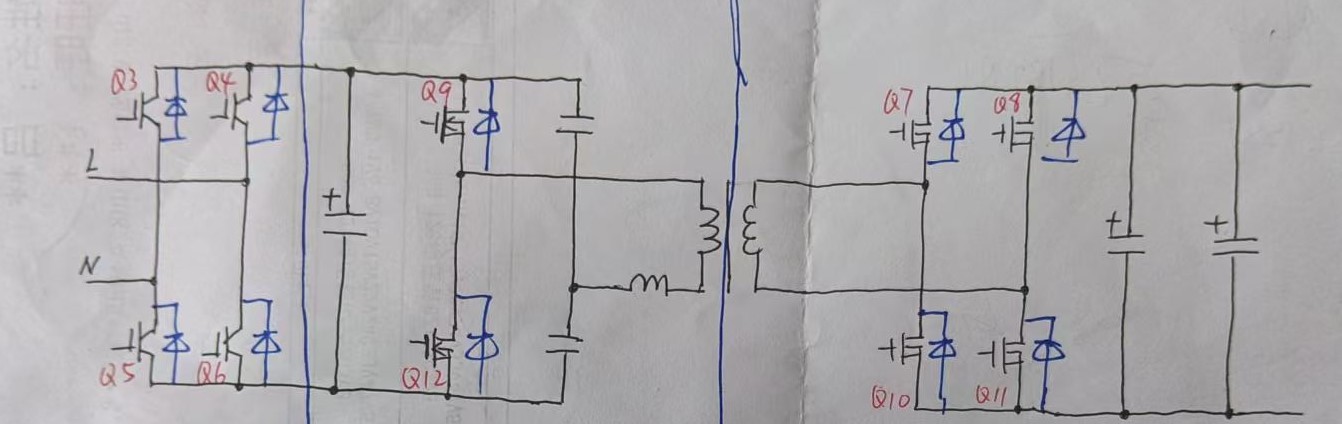

抄了一下主电路，居然是无桥整流电路+双向LLC结构，通过MCU控制管子，可以实现能量从左向右，或者从右向左传递和转换。

有的新能源汽车，充电口既能用AC220V慢充，还可以输出AC220V电源，也是用的这个结构。之前看直播了解过，没想到第一次见到实际应用。



修好驱动电路，买的管子也到了。买了三种管子，全是打磨重新刻码的

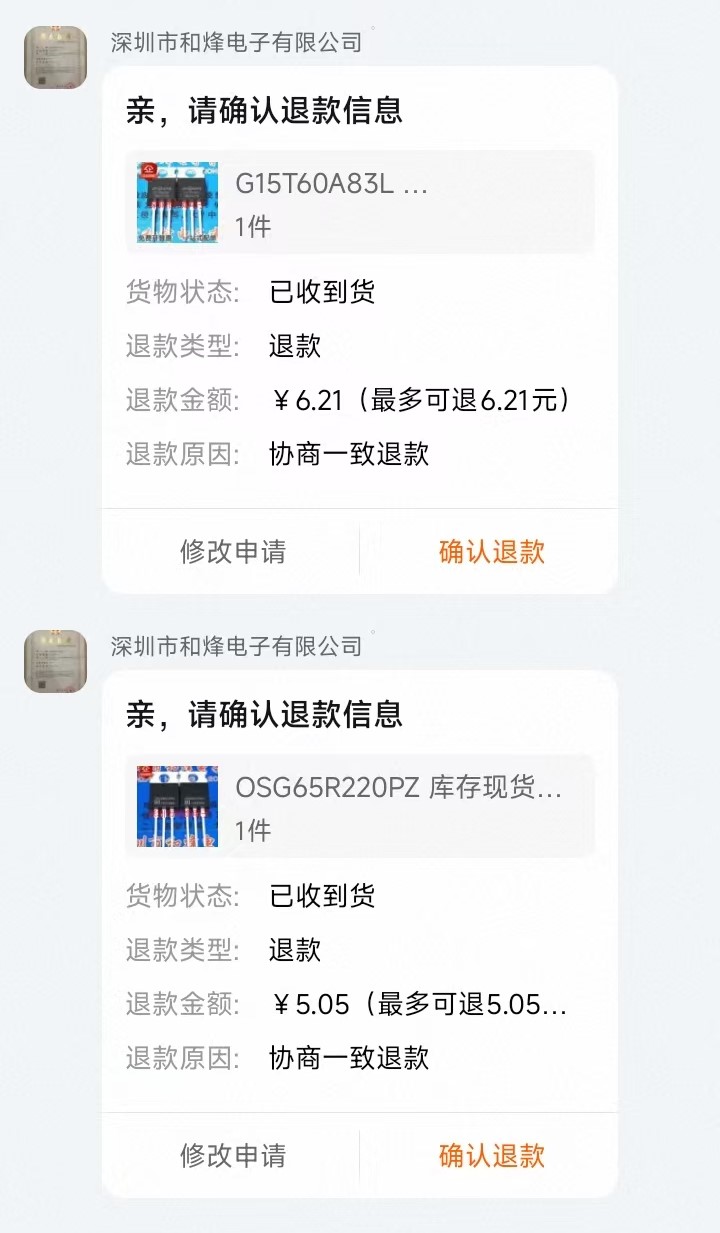

这个店主比较实在，人家二话不说，立即退款



另一家先狡辩一下



然后也退款了



这种管子我是不敢用的，搜索了一下原型号，自己看主图，大部分都是打磨刻码的。

这次买替代的拆机件。



等货的时候，把电路图抄的在正规一点

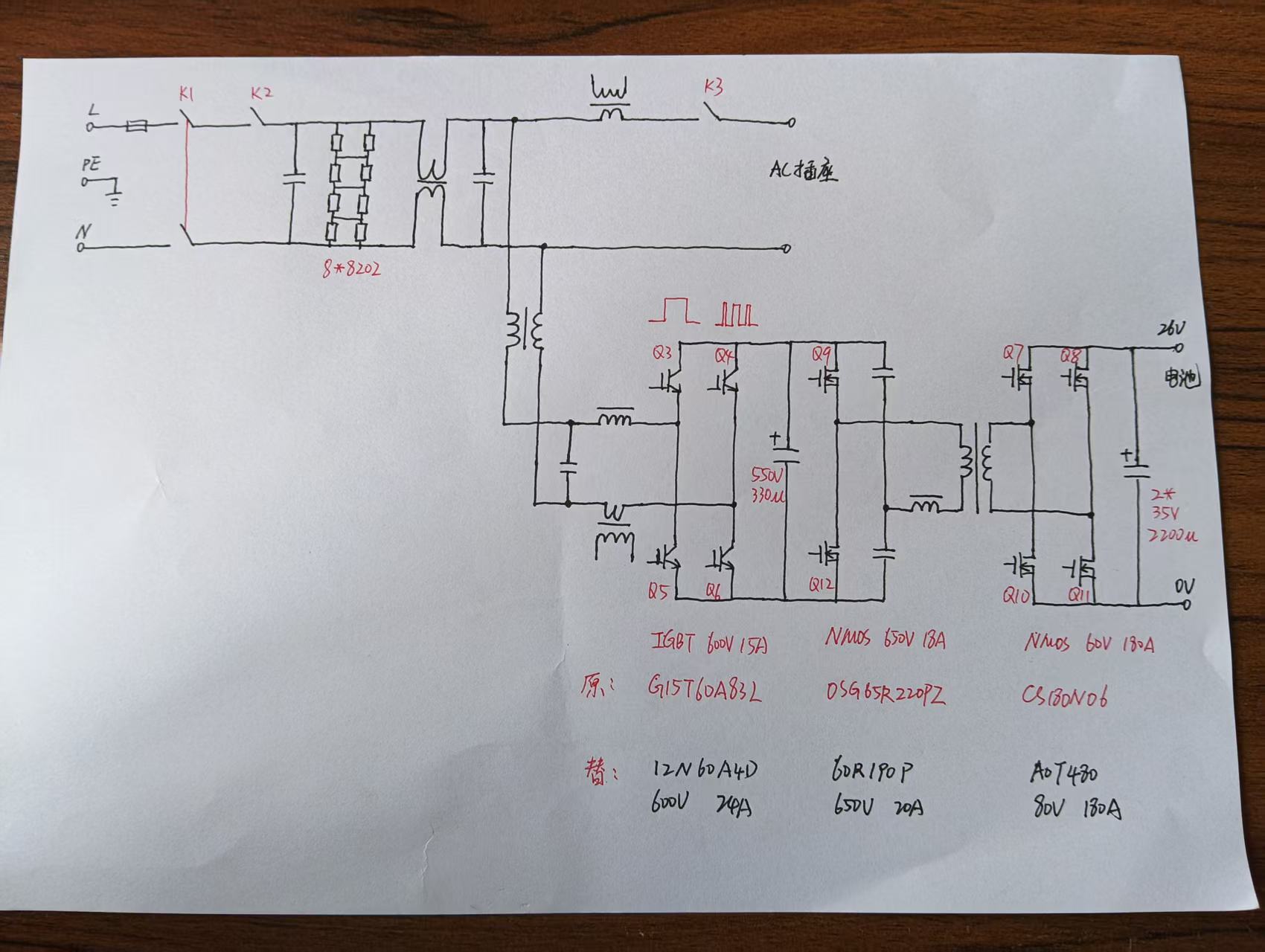

主电路图，没画辅电和太能充电电路

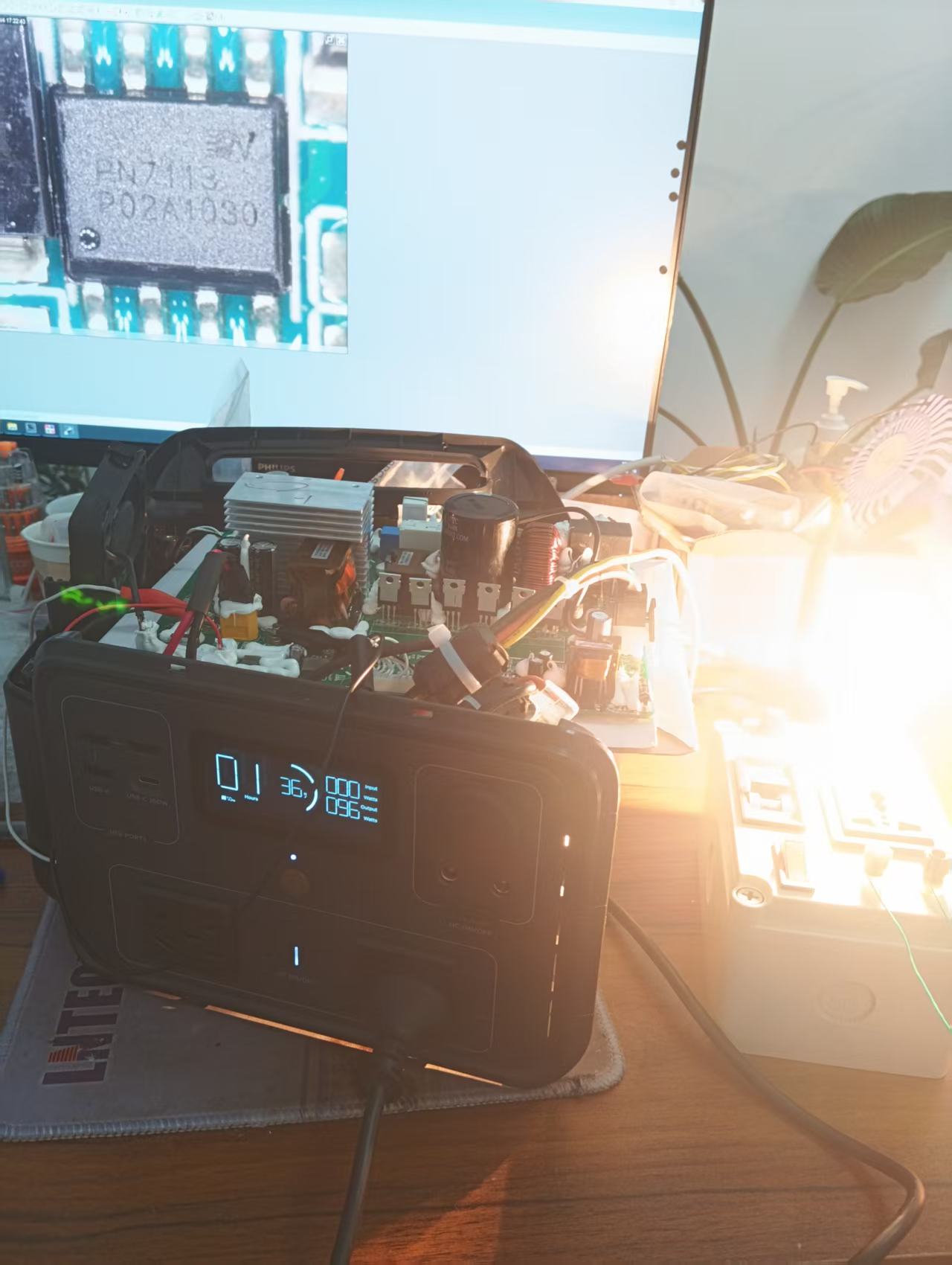

货到后装机测试，可以逆变输出，接了一个100W的灯泡正常。



逆变测试客户的500W热水壶也能正常加热。



然后测试市电充电，结果不充电，显示报警，查询代码是充电电路故障。



从电路图看，从右向左可以转换，从左向右不能转换，说明主MCU和所有管子的驱动正常，问题可能出现在信号检测和连锁电路上。



这时候已经5月4号晚上了。客户5月7号早晨出发，我还剩下两天时间，功能太复杂了，压力挺大的。



本贴主要介绍了这个户外电源的独特的双向转换结构和维修逆变，下帖继续介绍……
