一、OLED 简介：

OLED，即有机发光二极管（Organic Light-Emitting Diode），又称为有机电激光显示（Organic Electroluminesence Display, OELD）。因为具备轻薄、省电等特性，因此从 2003 年开始，这种显示设备在 MP3 播放器上得到了广泛应用，而对于同属数码类产品的 DC 与手机，此前只是在一些展会上展示过采用 OLED 屏幕的工程样品。自 2007 年后，寿命得 到很大提高，具备了许多 LCD 不可比拟的优势。

GND：电源地 VCC：2.2V~5.5V SCL（D0）：CLK 时钟 （高电平 2.2V~5.5V） SDA(D1)：MOSI 数据（高电平 2.2V~5.5V） RST：复位（高电平 2.2V~5.5V） D/C：数据/命令（高电平 2.2V~5.5V） 兼容 3.3V 和 5V 控制芯片的 I/O 电平（无需任何设置，直接兼容）。

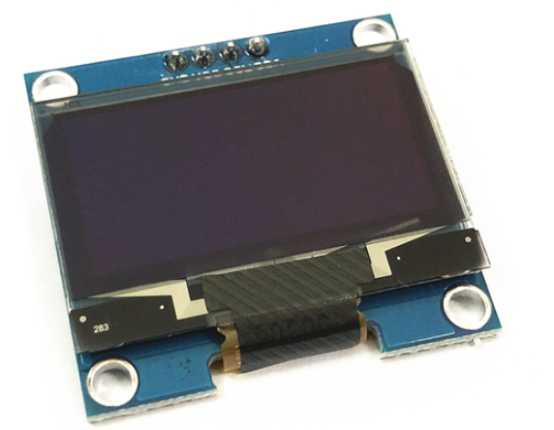

实物图片

二：汉字显示方法：

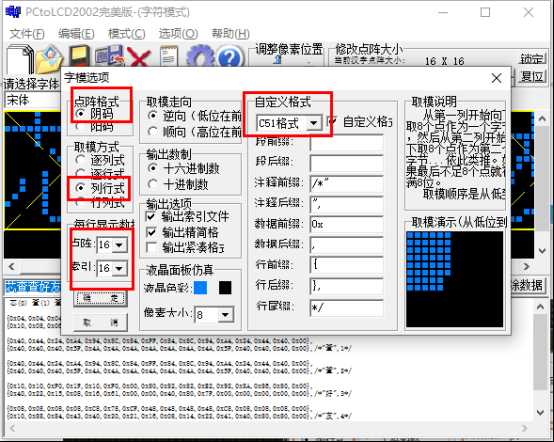

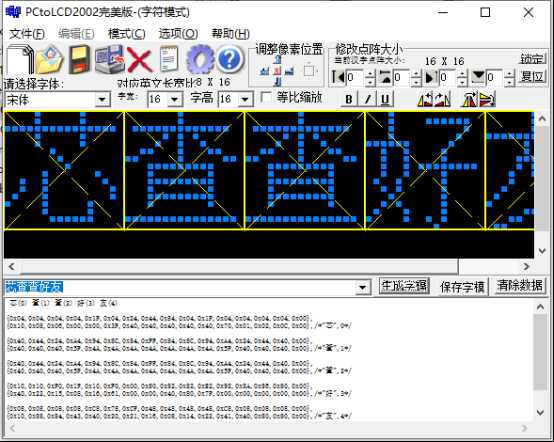

需要使用软件做自己的字库

二：使用硬件IIC驱动代码例程：

void I2C_Configuration(void)

{

I2C_InitTypeDef  I2C_InitStructure;

GPIO_InitTypeDef  GPIO_InitStructure;

RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C1,ENABLE);

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);

/*STM32F103C8T6芯片的硬件I2C: PB6 -- SCL; PB7 -- SDA */

GPIO_InitStructure.GPIO_Pin =  GPIO_Pin_6 | GPIO_Pin_7;

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_OD;//I2C必须开漏输出

GPIO_Init(GPIOB, &GPIO_InitStructure);

I2C_DeInit(I2C1);//使用I2C1

I2C_InitStructure.I2C_Mode = I2C_Mode_I2C;

I2C_InitStructure.I2C_DutyCycle = I2C_DutyCycle_2;

I2C_InitStructure.I2C_OwnAddress1 = 0x30;//主机的I2C地址,随便写的

I2C_InitStructure.I2C_Ack = I2C_Ack_Enable;

I2C_InitStructure.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit;

I2C_InitStructure.I2C_ClockSpeed = 400000;//400K

I2C_Cmd(I2C1, ENABLE);

I2C_Init(I2C1, &I2C_InitStructure);

}

void I2C_WriteByte(uint8_t addr,uint8_t data)

{

 while(I2C_GetFlagStatus(I2C1, I2C_FLAG_BUSY));

I2C_GenerateSTART(I2C1, ENABLE);//开启I2C1

while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_MODE_SELECT));/*EV5,主模式*/

I2C_Send7bitAddress(I2C1, OLED_ADDRESS, I2C_Direction_Transmitter);//器件地址 -- 默认0x78

while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED));

I2C_SendData(I2C1, addr);//寄存器地址

while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTED));

I2C_SendData(I2C1, data);//发送数据

while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTED));

I2C_GenerateSTOP(I2C1, ENABLE);//关闭I2C1总线

}

void WriteCmd(unsigned char I2C_Command)//写命令

{

I2C_WriteByte(0x00, I2C_Command);

}

void WriteDat(unsigned char I2C_Data)//写数据

{

I2C_WriteByte(0x40, I2C_Data);

}

当然也可以使用软件模拟IIC

/**********************************************

//IIC Start

**********************************************/

void IIC_Start()

{

  SCL = high;

  SDA = high;

  SDA = low;

  SCL = low;

}

/**********************************************

//IIC Stop

**********************************************/

void IIC_Stop()

{

  SCL = low;

  SDA = low;

  SCL = high;

  SDA = high;

}

/**********************************************

// 通过I2C总线写一个字节

**********************************************/

void Write_IIC_Byte(unsigned char IIC_Byte)

{

unsigned char i;

for(i=0;i<8;i++)

{

 if(IIC_Byte & 0x80)

  SDA=high;

 else

  SDA=low;

 SCL=high;

 SCL=low;

 IIC_Byte<<=1;

}

SDA=1;

SCL=1;

SCL=0;

}

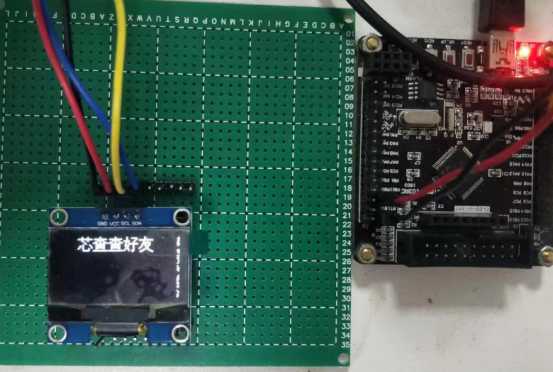

实物效果如下图：
