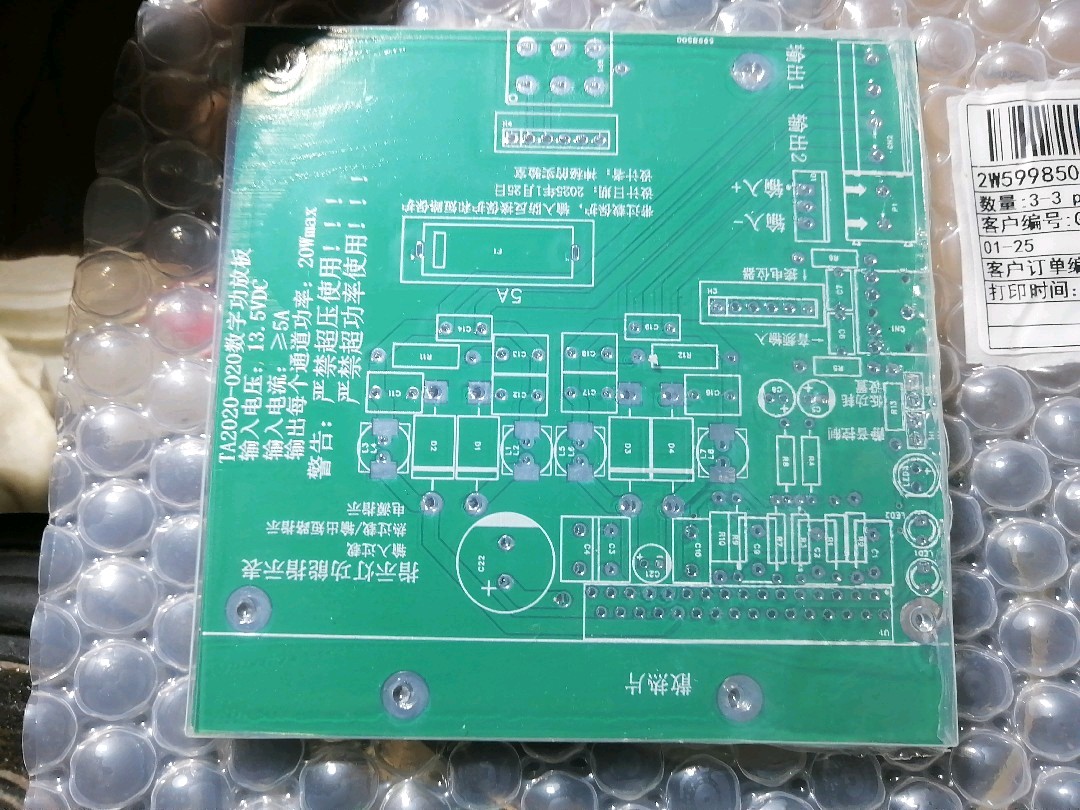

朋友送的一堆元件里面有一个TA2020-020数字功放芯片，想着做一个数字功放玩玩，于是打样回来电路板。

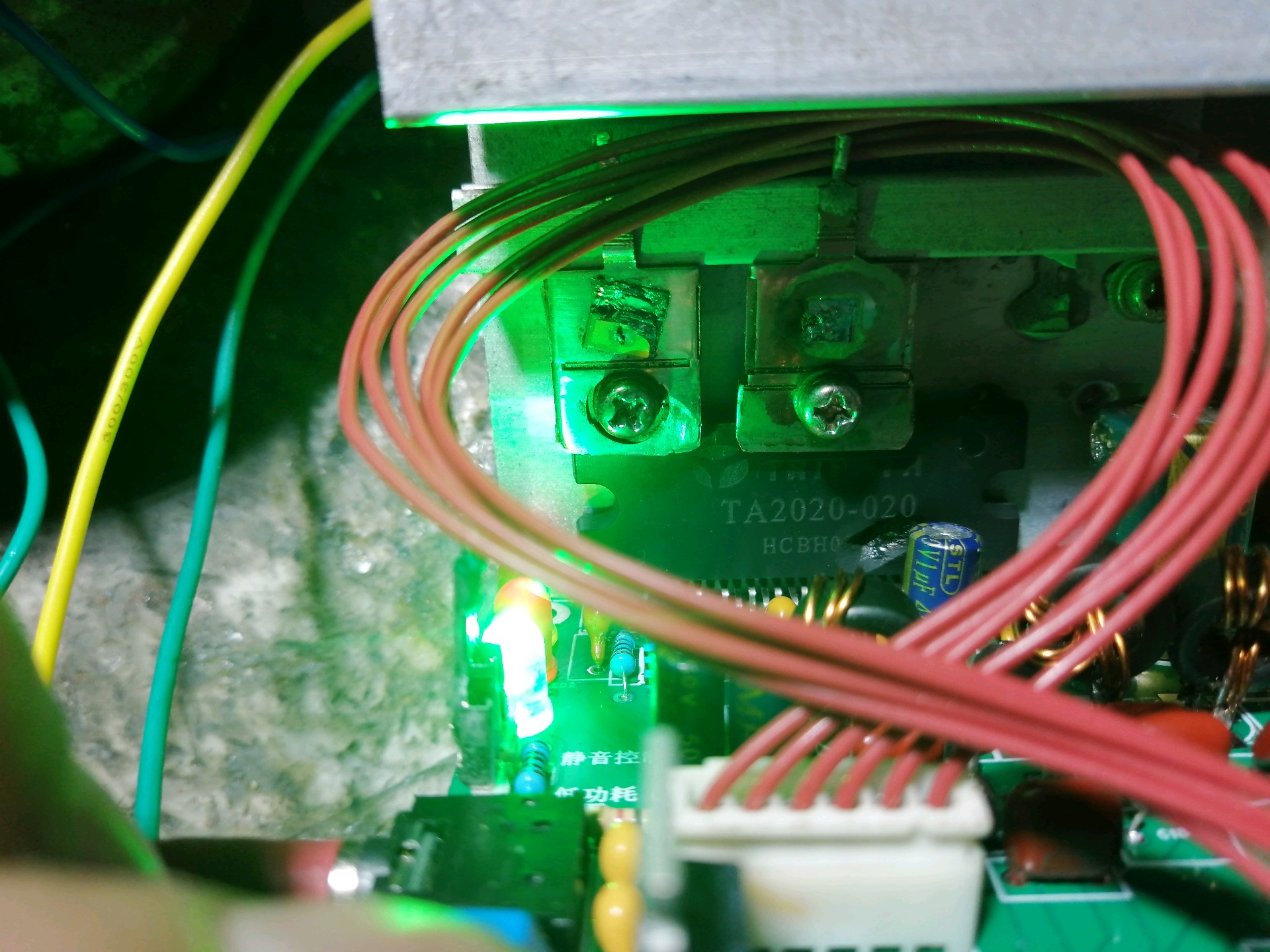

下面是焊好了的样子

通电试机发现没有声音，测量各个电压都正常，静音设置和低功耗设置都检查了均满足工作条件，于是神奇的想象发生了：反复重复上电几次结果芯片炸了一个洞，经测量发现有一路输出短路了，但是当我再次测量各路电压发现依然正常，就是没有声音。现在怀疑原本芯片可能静电击穿损坏了，反复上电结果故障点扩大导致击穿，不知道是不是这个原因，现在主要的问题就是按照手册和网上的图纸设计的板子居然不能工作，就是没有声音，而且始终18脚输出高电平，进入静音模式或低功耗模式18脚就输出低电平。解除就不行，于是查外围电路没有发现任何异常和短路的地方。现在只能怀疑芯片本身不良导致的。不知道是不是真的是芯片不良导致的，在此求助大家有人玩过这种功放芯片没有？帮我看看这个图纸画的是否正确。

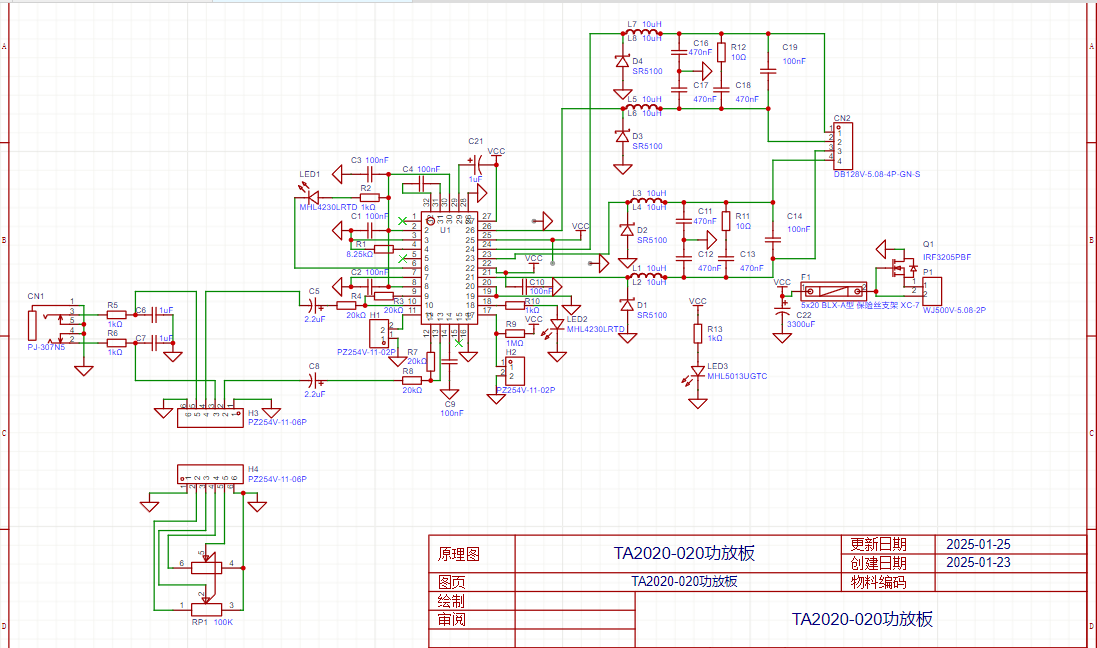

下面是我的图纸

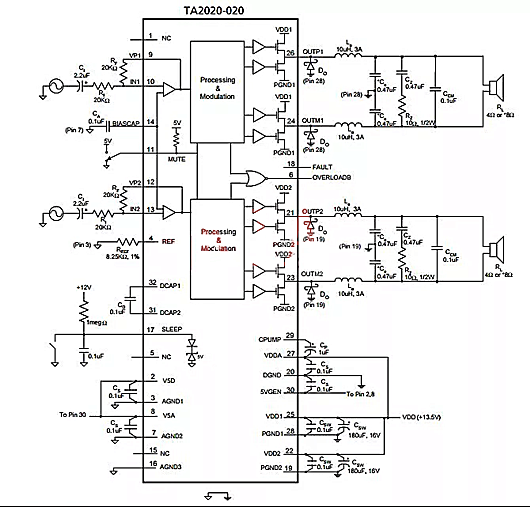

下面是网上找到的图纸

下面是中文引脚定义

引脚

功能

V5D、V5A

描述

2、8

数字 5V 直流电、模拟 5V 直流电

AGND1、AGND2、AGND3

模拟地

3、7、16

4

REF

内部参考电压；约 1.0V 直流电

6

OVERLOADB

VP1、VP2

逻辑低电平输出表示输入信号使放大器过载。

9、12

输入级输出引脚

IN1、IN2

10、13

单端输入。输入是一个反相运算放大器的 “虚地”，偏置电压约为 2.4V 直流电。

11

MUTE

设置为逻辑高电平时，两个放大器静音并处于空闲模式。设置为低电平（接地）时，两个放大器完全正常工作。如果悬空，器件保持在静音模式。若不使用则接地。

14

BIASCAP

SLEEP

输入级偏置电压（约 2.4V 直流电）。

17

设置为逻辑高电平时，器件进入低功耗模式。若不使用，此引脚应接地。

18

FAULT

逻辑高电平输出表示热过载，或者输出端短路到地，或者与另一输出端短路。

19、28

PGND2、PGND1

电源地（大电流）

数字地

20

DGND

OUTP2 与 OUTM2；

OUTP1 与 OUTM1

桥接输出

21、23、26、24

22、25

VDD2、VDD1

NC

高电流 H 桥的电源引脚，标称值为 13.5V 直流电。

1、5、15

未连接

模拟 13.5V 直流电

27

VDDA

CPUMP

29

电荷泵输出（标称值比 VDDA 高 10V）

5VGEN

30

稳压 5V 直流电源，用于为输入部分（引脚 2 和 8）供电。

DCAP2、DCAP1

31、32

电荷泵开关引脚。DCAP1（引脚 32）是一个在 VDDA 和 DGND 之间自由运行的 300kHz 方波（标称峰峰值为 13.5V）。DCAP2（引脚 31）比 DCAP1（引脚 32）电平高 10V，幅度（标称峰峰值为 13.5V）、频率和相位与 DCAP1 相同。
