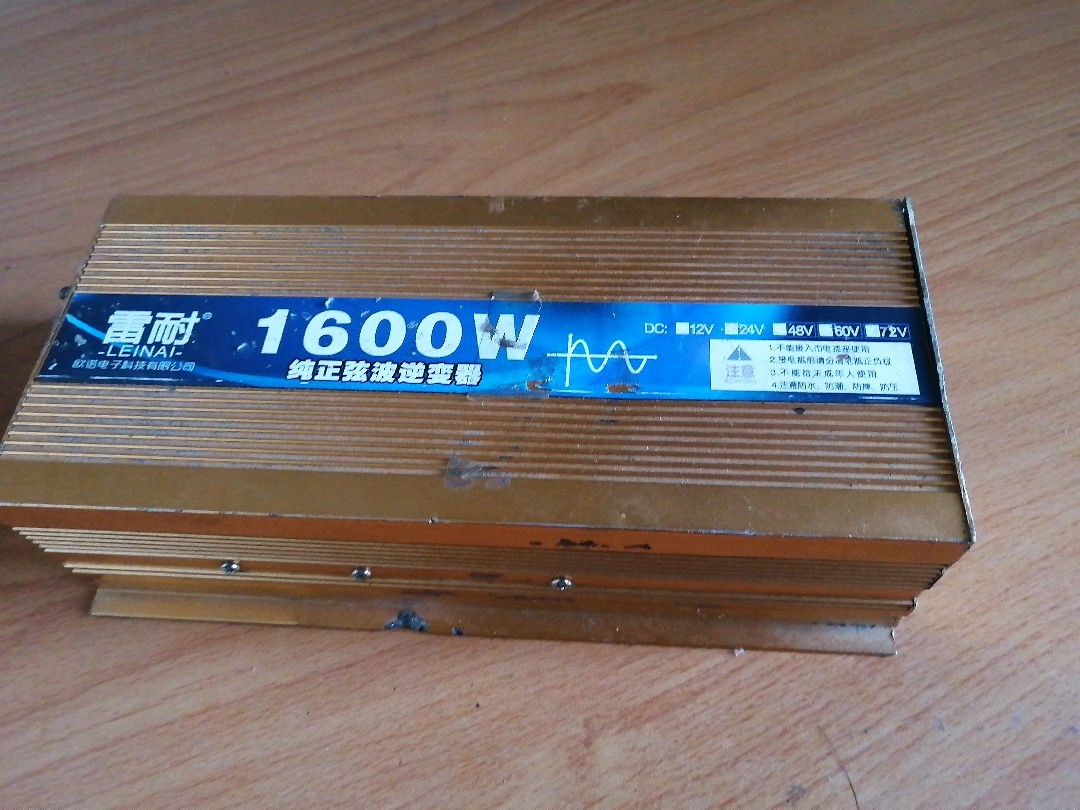

这次把这个逆变器拆解一下

这个是上次从破烂市场淘回来的，淘回来时是坏的，于是便拆开修了一下。

拆开后发现450V滤波电容坏掉了，经进一步检测发现保险管和前级开关管损坏，更换后成功修复。

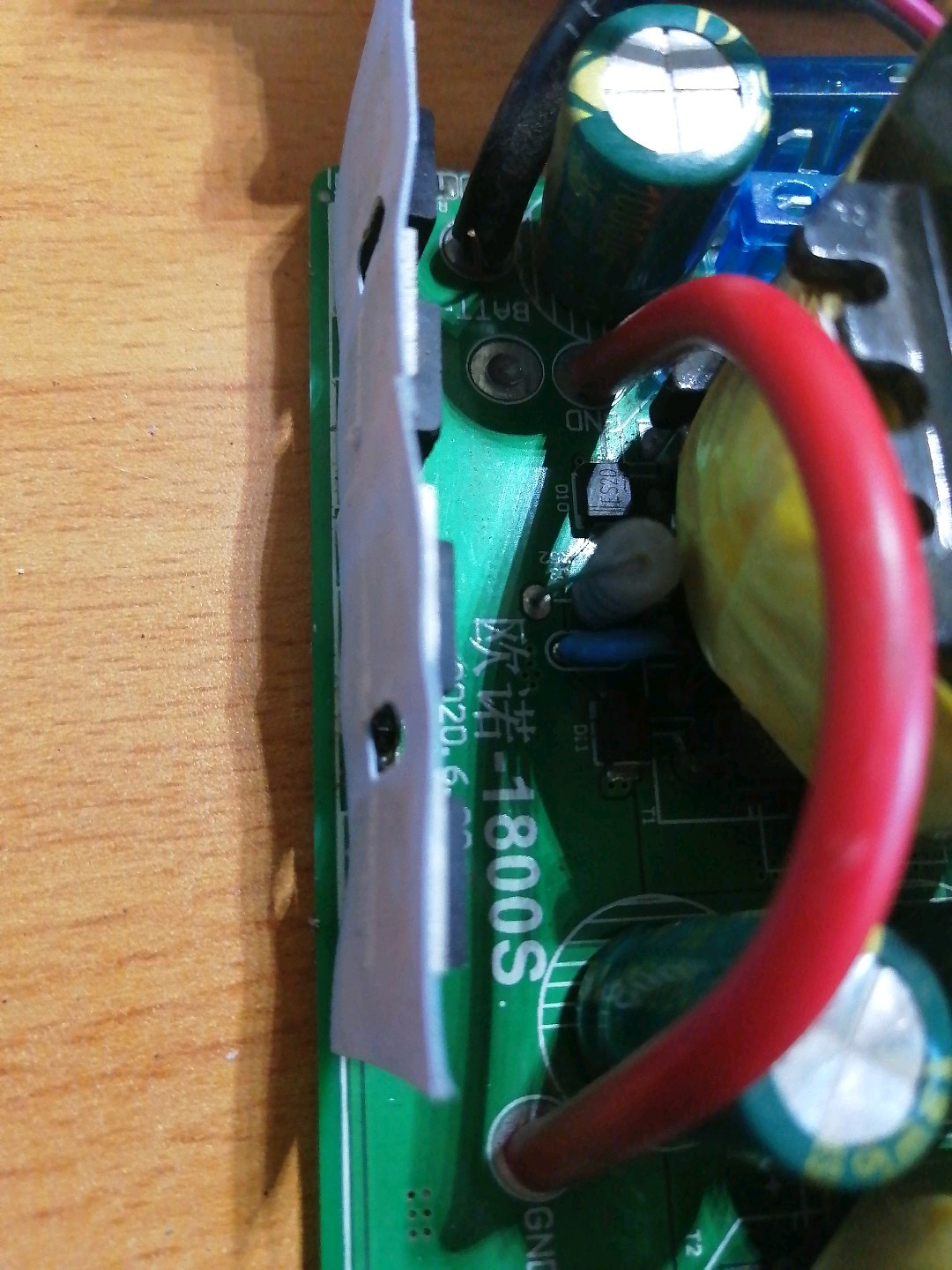

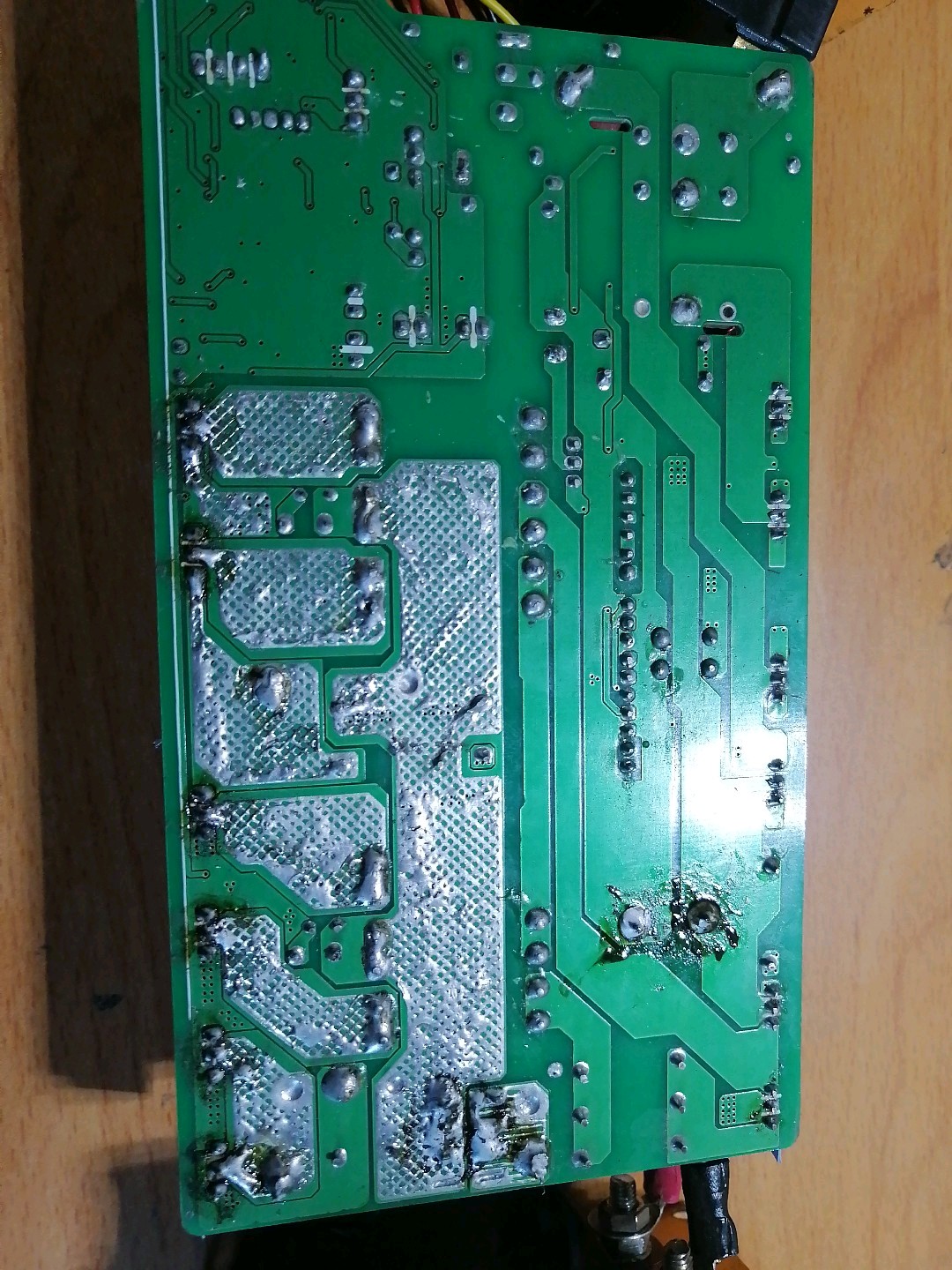

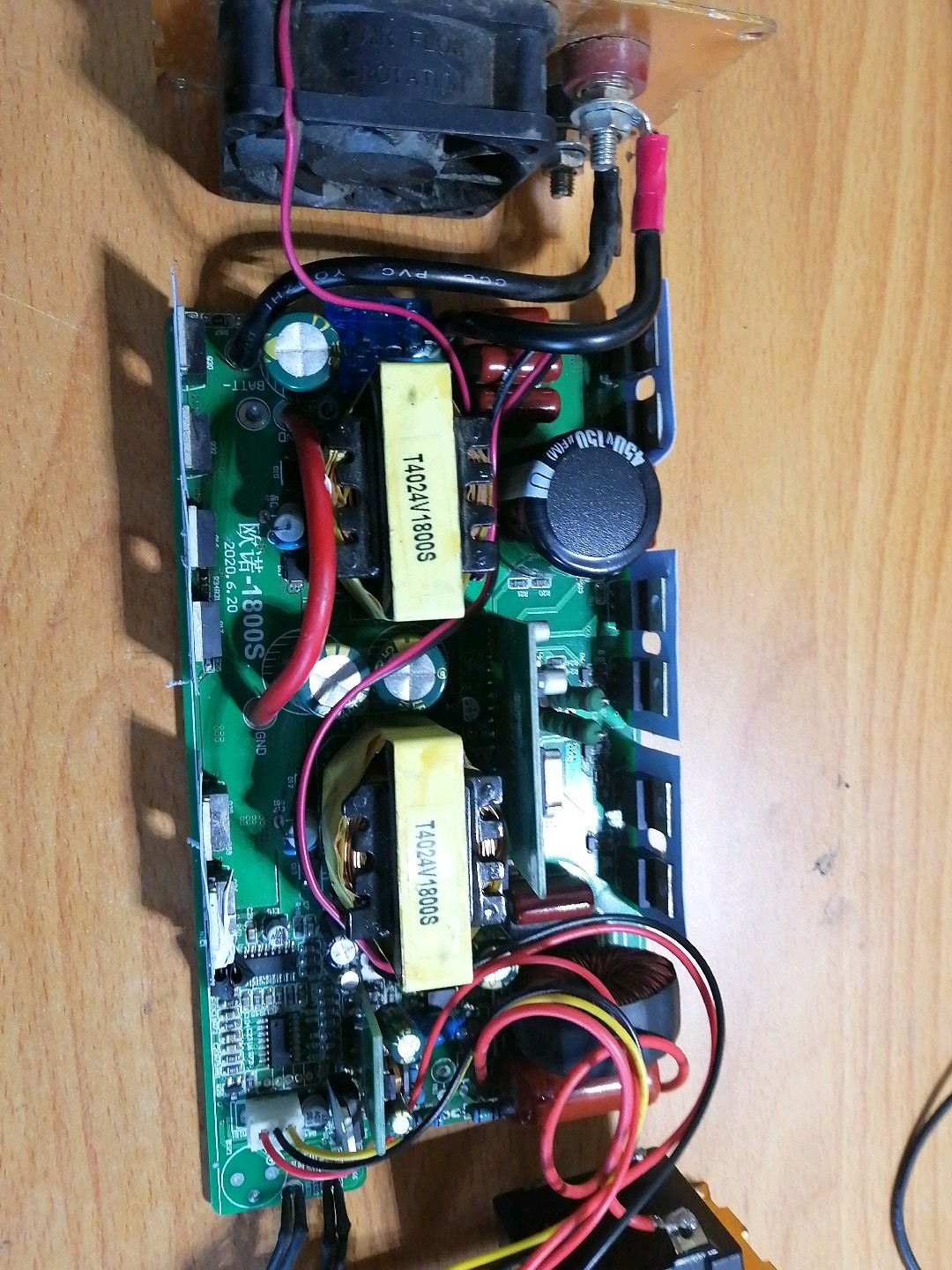

然后就是测试，空载测试一段时间后发现后级H桥驱动炸了一个桥臂，经检查是驱动芯片和稳压管击穿，于是拆下驱动芯片进一步检查，结果驱动芯片和PCB底板均无短路，无奈只能装回去测试，经检测发现有波形输出，由于没有接负载所以通电后马上保护，能测波形时间很短。于是更换新稳压管后装机继续测试，好在这次没炸机，进一步测试发现也没用问题，最终成功捡漏修复。由于不怎么用，所以做个逆变器一直在吃灰，刚好芯查查有这个活动，于是又掏出来参加这个活动。下面就是这个逆变器内部结构。

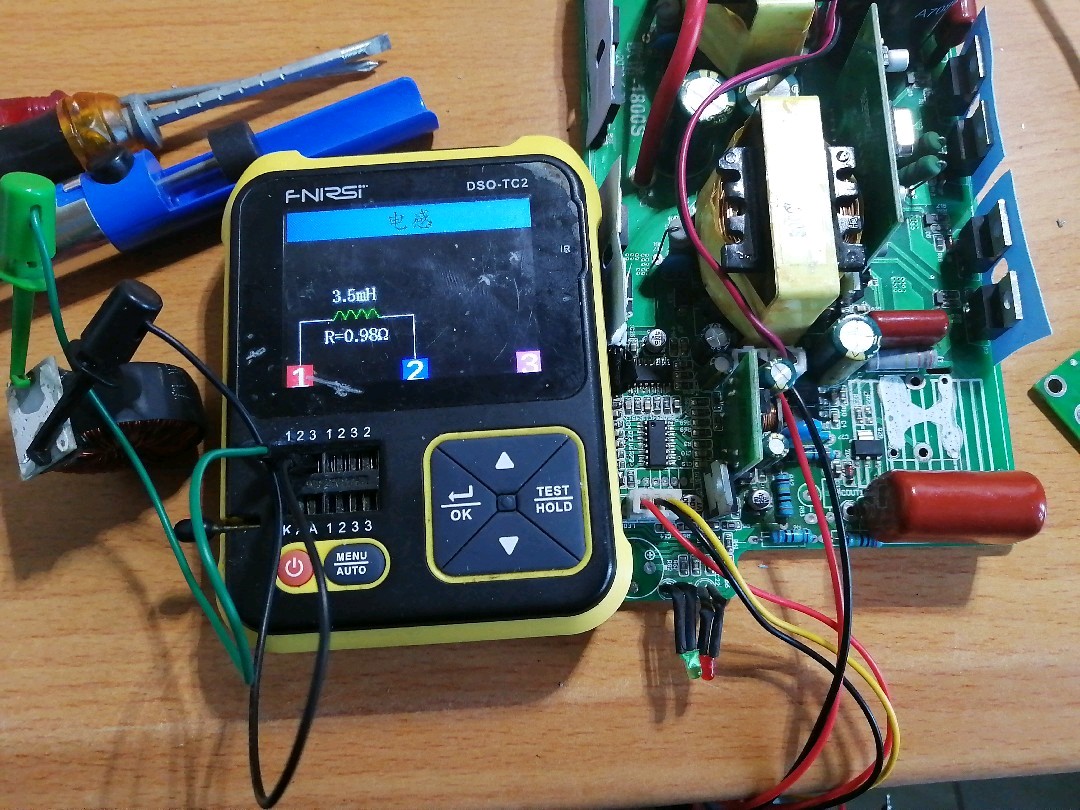

这里我将后级电感拆下测量一下参数方便以后制作逆变器用

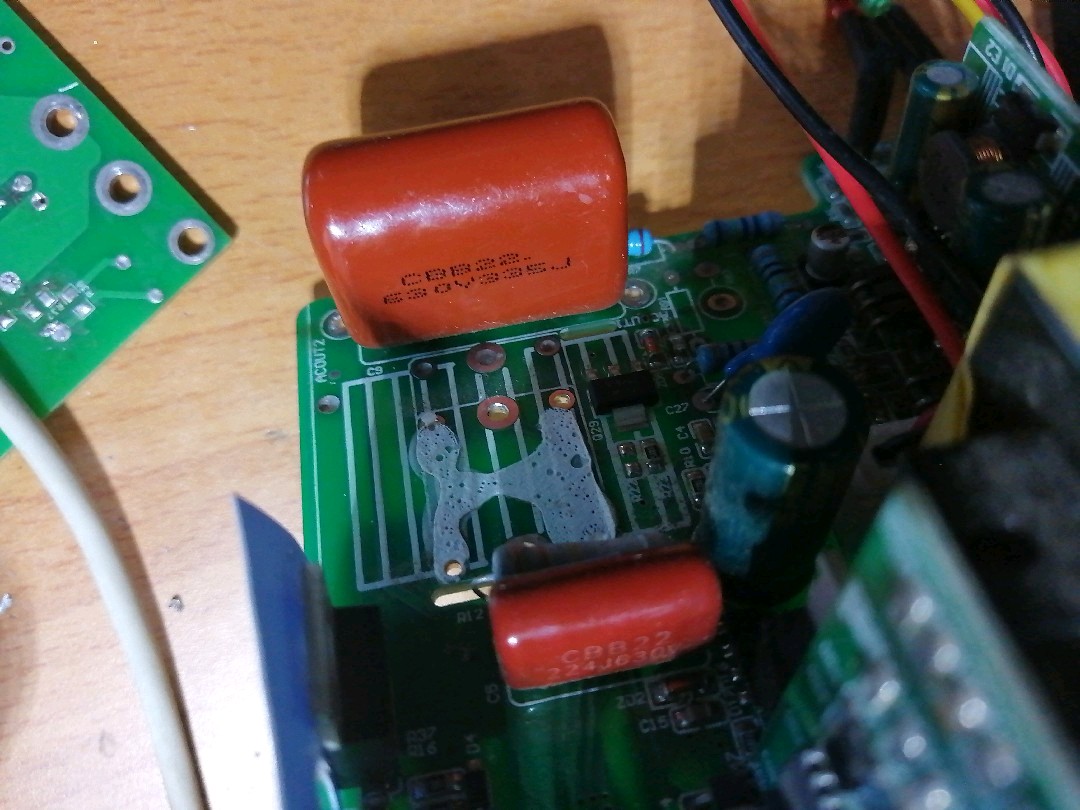

这个是电容参数

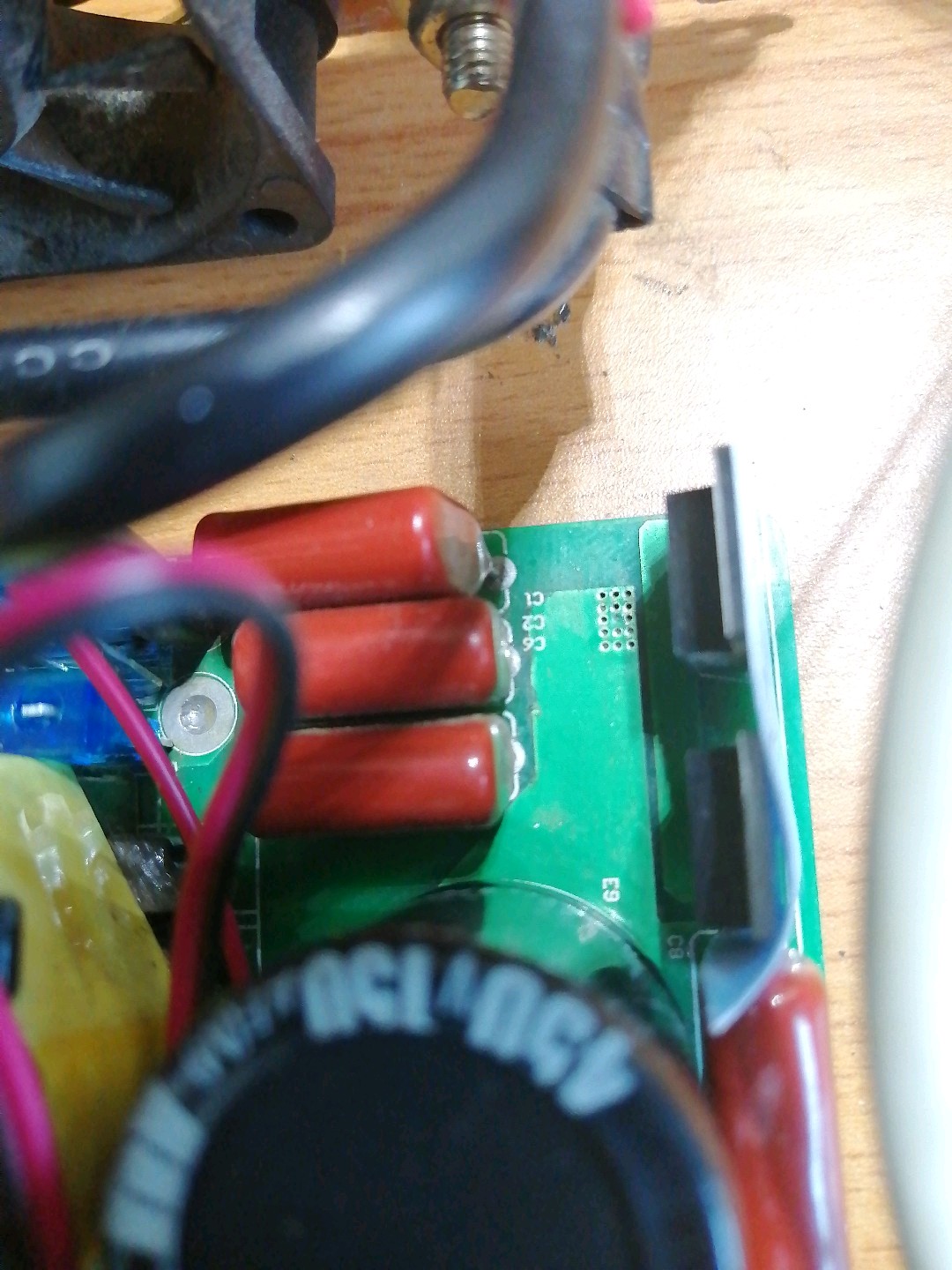

其他地方和EG8010驱动板里面的典型应用电路图是一样的，这里就没什么好看的了。还有一个有意思的地方是不要钱输出和整流桥之间有三个电容串联

电容参数是224J630V，这个电容应该是和前面的尖峰吸收电路配合使用的，

他这个尖峰吸收电路和常见的反激电源尖峰吸收电路相同，只不过这里两边各一个二极管，然后共用一个RC电路。二极管参数是ES2D，电容参数222 1KV，电阻是2K1W的。

对了，整个逆变器前级驱动是SG3525和单片机配合驱动的，而且前后级还有光耦进行通信。

不知道大家觉得这个逆变器咋样？反正我觉得做工还行，至少是真材实料，就算是裸板也依然分量十足，由于我没有大功率24V电源和24V电瓶，所以暂时测不了最大功率。不过有了这个东西不仅可以学习原理，而且以后设计制作纯正弦波逆变器也有了可参考的东西。

最后大家对于这个逆变器的看法可以在评论区留言讨论，大家也可以猜猜这个逆变器多少钱淘的。
