本电路作者声明原创，未经作者允许禁止用于任何商业用途！！！

其实在一年以前就已经做出来了，只不过效果不好，不稳定，还老是坏，就这样断断续续修到现在，期间也在不断改进，但是最令人头疼的问题直到现在才解决，这个问题就是转换效率特别低，发热巨大。直到现在忍无可忍，终于决定出现制作一个，做好以后经过任何测试都没问题，其中发热大和效率低的问题也完美解决。该电路不仅可以当做UPS电源使用，也可以当做后备电源使用。该电路支持电池欠压保护，过流及短路保护，过温保护，还有保护自恢复功能，不用人工重新启动。

该UPS电源采用了以逻辑电路控制为主，单片机控制为辅的方式，最大限度地保证了整个电路的安全。该电路可以不使用单片机，效果都是一样的，只不过用单片机能够实现更多的功能。    除此之外，该UPS电源还支持用单片机进行功能扩展，也可以用单片机控制主升压电源进行控制及保护。主板上面预留了许多IO口，供以后制作功能扩展板以便于实现更多的功能。

下面就是成品内部结构展示和各种测试

该电路后备电池采用2串5并的锂电池组，充电采用分立充电的方式，以确保电池电压均衡。而且充放电是两路线，且充电电路不经过保护板，全部由主板控制。需要安装保护板的应该注意这一点。

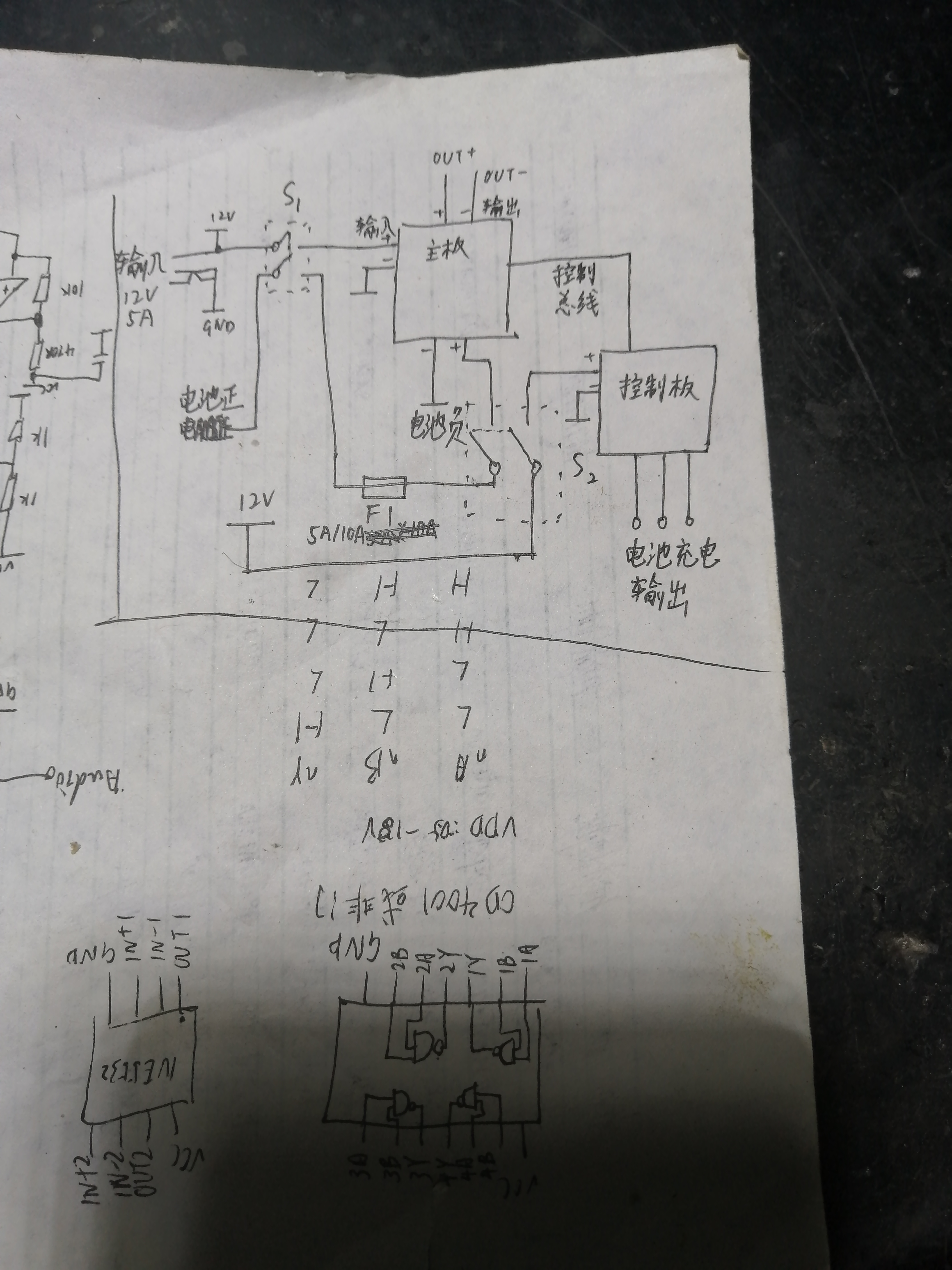

下面是电气连接图

开关采用液晶电视上面的4脚船型开关，保险管外置，方便更换。

下面介绍一下电路工作原理：

主升压电源采用SG3525驱动，采用双管半桥式升压电源，效率比单管反激式电源高许多，开关频率大约200KHz，以提高效率。变压器用φ28磁环，初级4+4T，φ0.5mm漆包线4根并绕，次级10+10T，φ0.5mm漆包线2根并绕.因为3525芯片启动电压较高，无法用电池驱动，所以需要加一个辅助电源（只在启动时有效，启动完成后辅电自动关闭），辅电芯片采用SX1308。

控制小板充电电路采用TP4056，用一路隔离电源和一路隔离降压电源完成供电。还有一路辅电供单片机和其他逻辑电路工作。具体以原理图为准。原理图和工程文件放在下面，需要的自取。

创作不易，喜欢就支持一下作者吧！
