以前在芯查查发布过这个维修电源的制作过程，除了是非隔离的剩下的挺好用的，体积小巧不占空间。
这是最终成品图片

这个是以前发布过的帖子链接

https://app-h5.xcc.com/mobile/friend/open-source?id=3233


感兴趣的可以去看一下制作过程，还是很简单的，这里不过多赘述。

下面说一下是怎么被我玩坏的吧：
一开始正常用这个模块测试我的可调电源小板，测试完了忘断电了我直接用的电烙铁焊的输出线，因为我那个焊台是接地的所以烙铁头和地线是直通的，就在烙铁头碰上的一瞬间不仅把电路板崩黑了，还把我这个维修电源炸了，不过同时也跳闸了。
拆开可以看到保险管已经炸的粉碎，就在以为恒流模块也挂了的时候，我拿起万用表测量，发现模块居然没烧。于是直接把炸掉的保险短接准备通电试机，结果直接听了个响。🤣

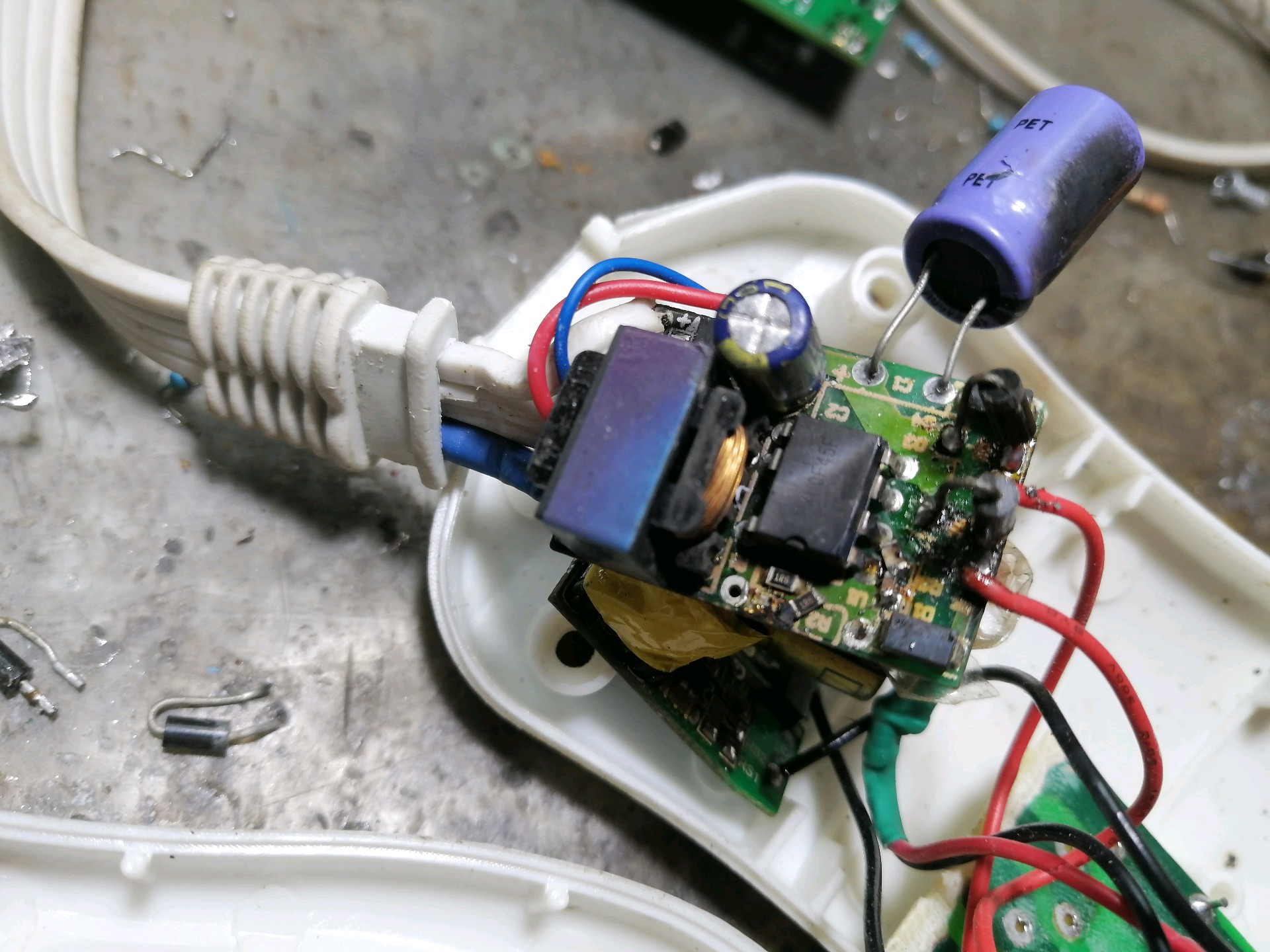

下面是第一次换好元件通电试机前的图片




通电试机视频

没错，第一次测试就如视频中这样直接再次炸机。

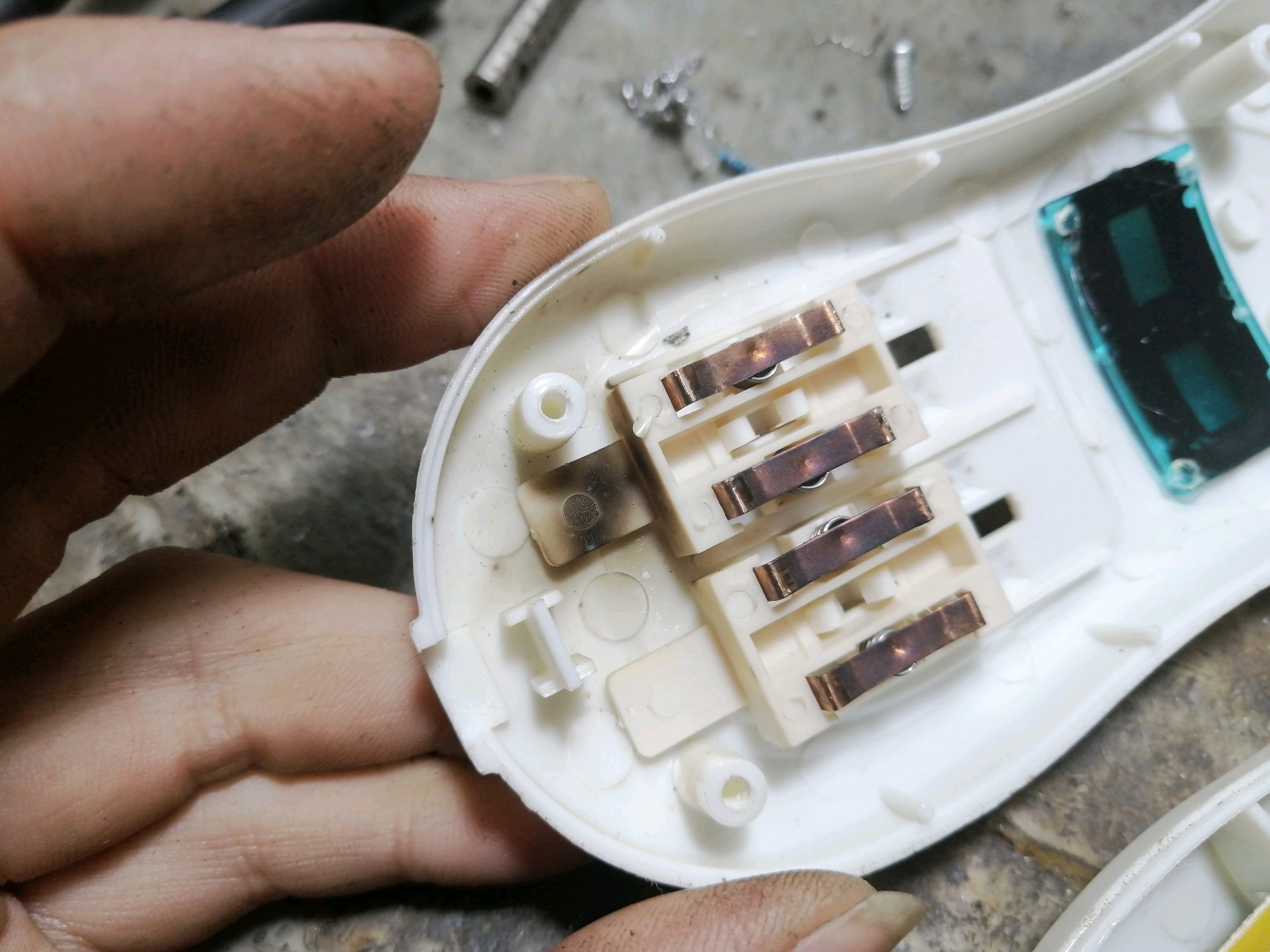

于是再次拆开，这次仔细测量发现开关上面有一个二极管已经击穿，恒流模块上面也有个二极管击穿，当时觉得开关上面的二极管击穿了也应该不影响正常使用，就只换了恒流模块上面的二极管。

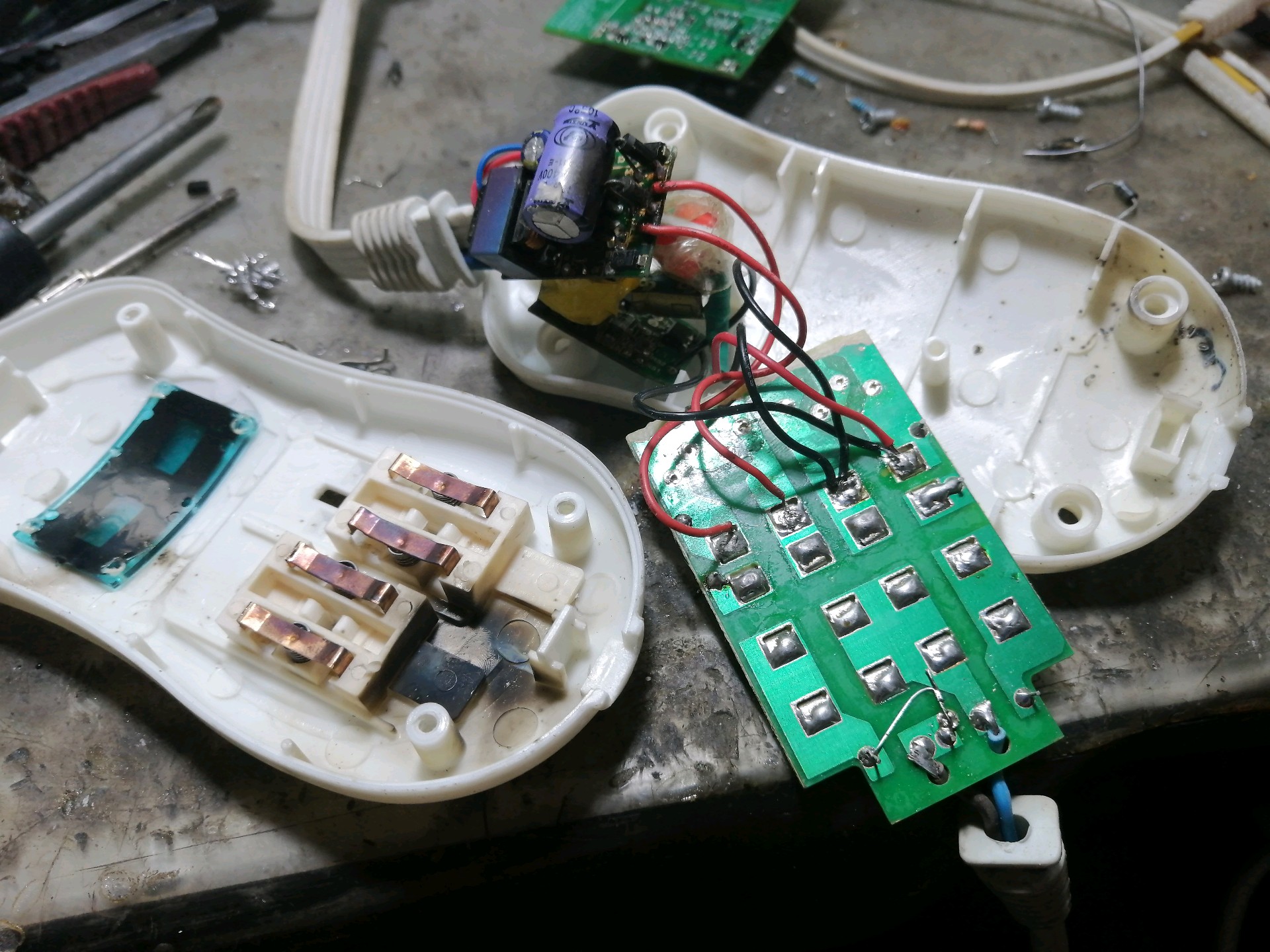

换好了再次短接保险准备通电试机

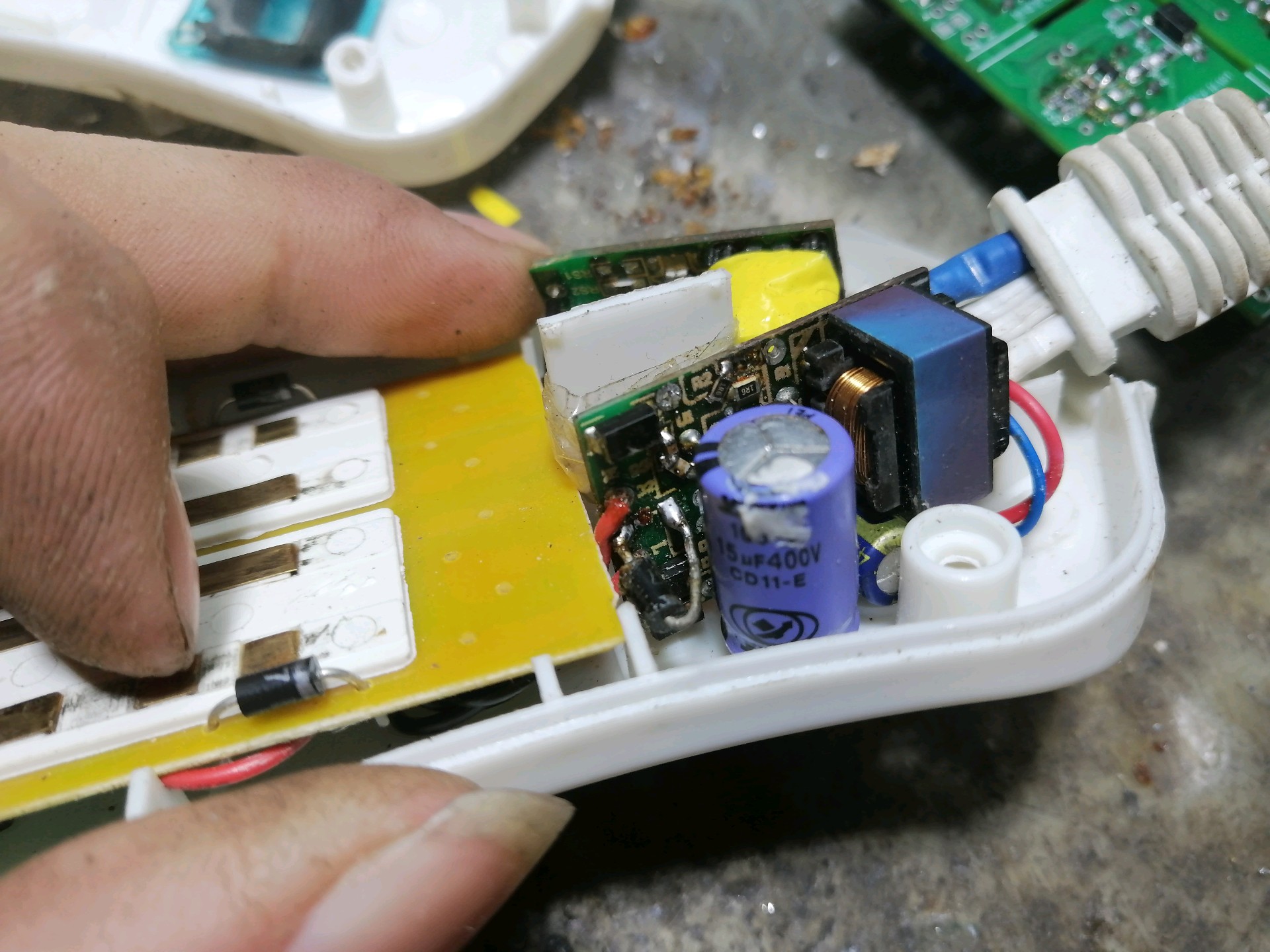

可以看到这次把所有损坏的二极管全部更换，好在第二次炸机没有把芯片烧毁。


第二次通电试机视频

可以看到这次没有炸机，而且有了输出。
但是光有输出了并没有什么用，还要测试功能是否正常。下面是测试视频，内含危险操作请勿模仿！！！

虽然我这个螺丝刀炳是绝缘的但是同样有一定触电风险，大家看看就好了不要这样操作。

可以看到短接输出的瞬间并没有出现炸机现象，至此维修成功。
那么这个维修电源炸机是否同样会损坏我的可调电源小板呢？下面测试一下

可以看到小板两路输出均正常，说明并没有导致小板损坏，同样这次事故也没有使我的焊台损坏。

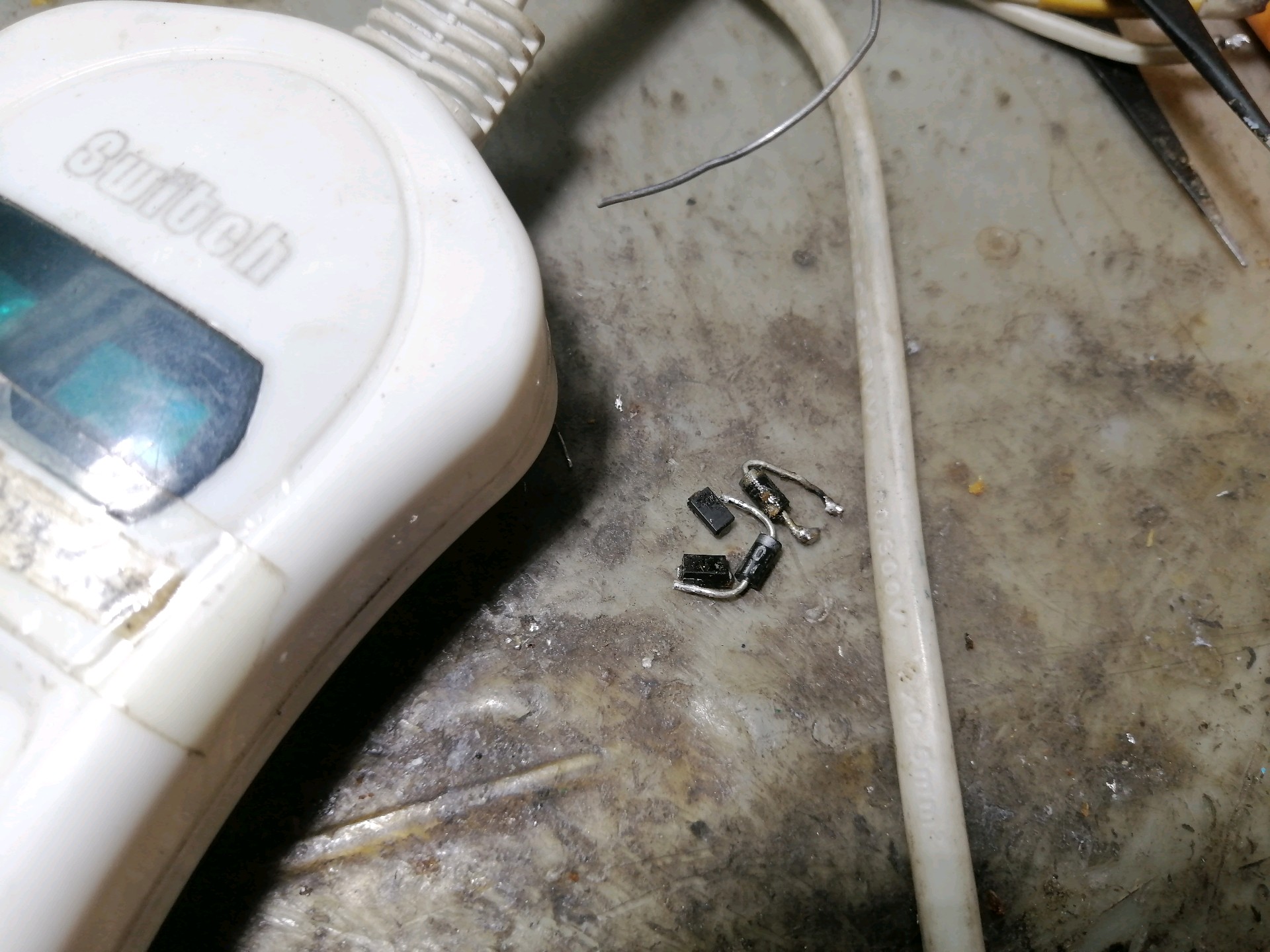

下面是这几次炸机换下来的元件

这次炸机同时也提醒一下大家，在维修焊接电路板时一定记得完全断电，不然就会像我这样直接来个连环炸机😂😂😂
🐦
