前言：构筑超算效能的“能量动脉”——论功率器件选型的系统思维
在算力即生产力的时代，高端超算刀片服务器不仅是处理器、内存与互联技术的巅峰对决，更是一座精密运行的电能转换“枢纽”。其核心性能——极致且稳定的计算输出、超高功率密度下的可靠运行、以及智能动态的能效管理，最终都深深根植于一个决定系统上限的底层模块：高密度功率转换与管理系统。
本文以系统化、协同化的设计思维，深入剖析高端超算刀片服务器在功率路径上的核心挑战：如何在满足超高效率、极限功率密度、严苛散热与顶级可靠性的多重约束下，为高压母线转换、核心负载点（POL）供电及关键信号与辅助电源管理这三个关键节点，甄选出最优的功率MOSFET组合。
在高端超算刀片服务器的设计中，功率转换模块是决定整机算力密度、能效比与可靠性的核心。本文基于对转换效率、热流管理、系统稳定性与空间利用率的综合考量，从器件库中甄选出三款关键MOSFET，构建了一套层次分明、优势互补的功率解决方案。

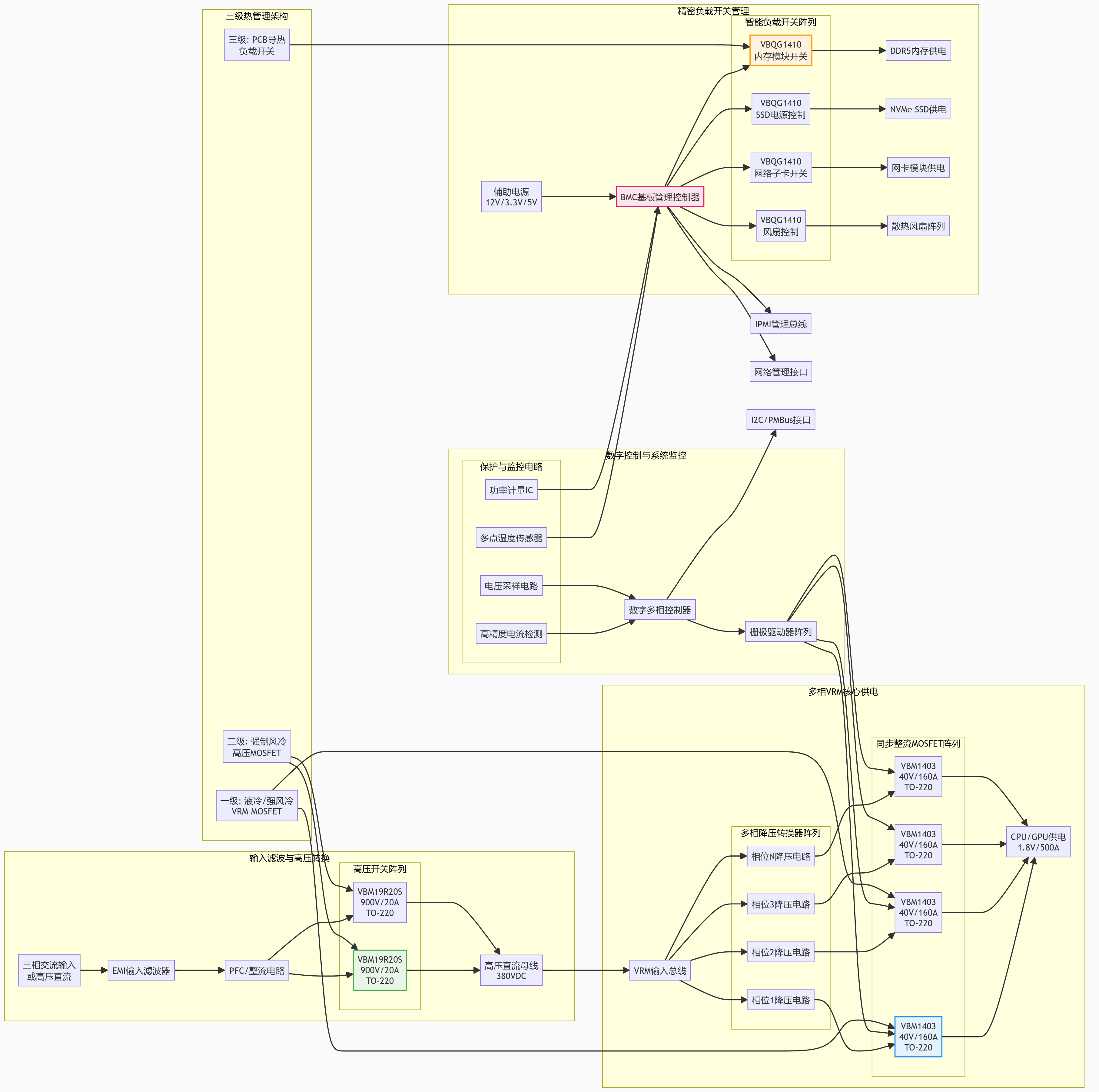

高端超算刀片服务器功率链路总拓扑图
一、 精选器件组合与应用角色深度解析
1. 高压枢纽：VBM19R20S (900V, 20A, TO-220) —— PFC或高压DC-DC主开关
核心定位与拓扑深化：
专为应对严苛的交流输入或高压直流母线（如380VDC）设计。900V超高耐压为全球电网波动、雷击浪涌及功率因数校正（PFC）电路中的开关尖峰提供了充裕的安全裕量，尤其适用于追求高输入电压范围和高可靠性的CRPS或48V母线架构的初级侧。
关键技术参数剖析：
动态性能与效率：270mΩ @10V的导通电阻在900V SJ-Multi-EPI技术平台中实现了良好的导通损耗与开关损耗平衡。需关注其Qg与Qrr，优化驱动以降低高频开关损耗，这对提升整机效率至关重要。
可靠性基石：超高VDS确保了在恶劣电网条件下的长期可靠性，其TO-220封装便于搭配大型散热器，应对初级侧较高功耗的散热需求。
选型权衡：在追求更高功率密度时，可考虑超结MOSFET；此款是在高压耐受、适中电流能力及散热可行性三角中寻得的“稳健之选”，为系统提供坚固的输入屏障。

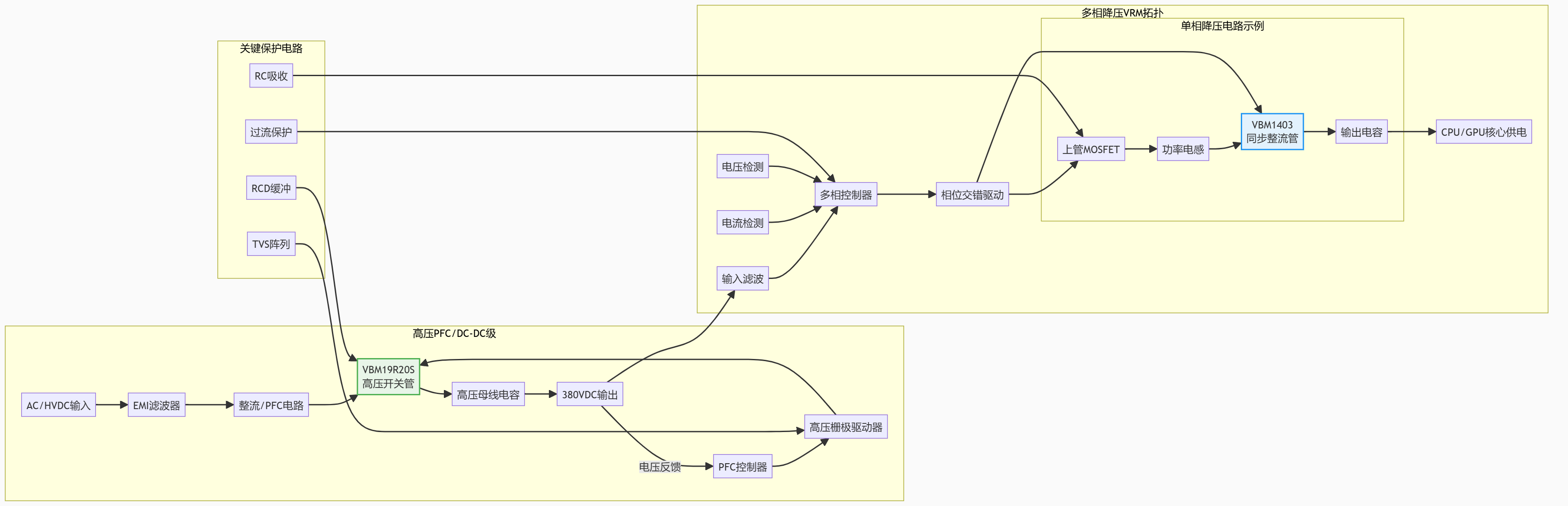

高压转换与多相VRM拓扑详图
2. 算力核心供能者：VBM1403 (40V, 160A, TO-220) —— 多相VRM或大电流POL同步整流下管
核心定位与系统收益：
作为为CPU、GPU、ASIC等核心计算单元供电的多相降压转换器（VRM）的同步整流管，其惊人的3mΩ @10V的超低Rds(on)直接决定了供电模组的铜损和效率。
在数百安培的电流水平下，更低的导通损耗意味着：
极高的转换效率：直接提升服务器能效比（PUE），降低运营成本。
极小的温升与热密度：允许供电电路更靠近计算核心，支持更高的功率输出和更稳定的电压调节。
空间优化：高效率可减少所需相数或散热规模，助力实现更高的刀片功率密度。
驱动设计要点：
如此低的Rds(on)通常伴随极大的栅极电荷（Qg）。必须采用高性能、大电流的专用驱动器（如集成驱动器或强驱动能力的控制器），并优化栅极回路布局，以确保快速开关，避免因开关速度慢而抵消低导通电阻的优势。
3. 精密管理与信号开关：VBQG1410 (40V, 12A, DFN6(2x2)) —— 负载点开关、信号路径或辅助电源管理
核心定位与系统集成优势：
采用先进的DFN6(2x2)封装，在极小面积内提供12A电流能力和12mΩ @10V的低导通电阻。它是实现板卡内不同功能模块（如内存条、SSD、网络子卡）的精细功率门控、热插拔控制及低噪声电源轨切换的理想选择。
应用举例：
用于实现基于工作负载的动态功耗管理，快速关断闲置模块电源；或作为高速信号链路的供电开关，确保信号完整性。
PCB设计价值：
超小封装极大节省了宝贵的PCB空间，降低了功率路径的寄生电感，非常适合高密度刀片服务器主板布局。其良好的散热焊盘设计有助于通过PCB敷铜散热。
技术选型原因：
相较于传统SOP或SOT封装，DFN封装提供了更优的散热性能和更小的寄生参数。12mΩ的Rds(on)在紧凑尺寸下实现了优异的导通性能，平衡了空间、效率与控制灵活性。
二、 系统集成设计与关键考量拓展
1. 拓扑、驱动与控制闭环
高压级与系统监控：
VBM19R20S所在的初级电路需与系统管理控制器（BMC）通信，实现输入功率监控、故障报告与顺序上电控制。
VRM的精准控制：
VBM1403作为多相VRM的一部分，其开关同步性、死区时间控制直接影响输出电压纹波和动态响应。需采用数字多相控制器，并确保各相驱动信号的一致性。
智能开关的数字管理：
VBQG1410可由BMC或本地电源管理IC通过GPIO或PWM控制，实现负载的精确启停时序、软启动及故障隔离，是实现服务器高级电源管理特性的关键执行单元。
2. 分层式热管理策略
一级热源（强制冷却/大型散热器）：VBM1403是散热重中之重。必须采用高性能散热器或直接与服务器强风冷/液冷系统结合。其TO-220封装需施加合适的安装压力并涂抹高性能导热材料。
二级热源（强制冷却/中型散热器）：VBM19R20S根据实际功耗配置独立散热器或与PFC电感等热源进行协同散热设计，确保其在系统风道中的有效冷却。
三级热源（PCB导热与自然对流）：VBQG1410依靠其DFN封装底部的散热焊盘，通过多层PCB内的大面积铜箔及过孔阵列进行高效导热，通常无需额外散热器。

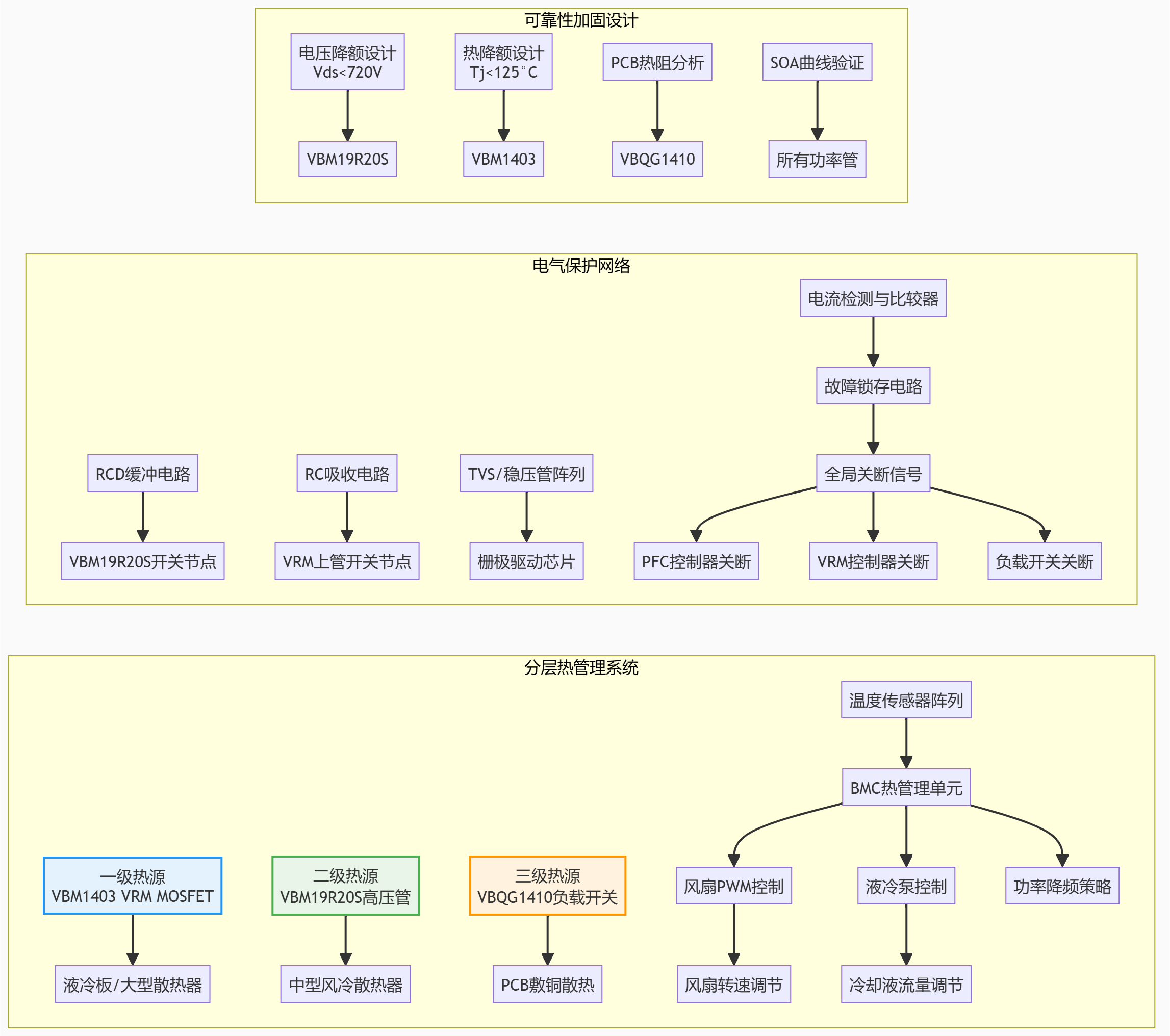

热管理与系统保护拓扑详图
3. 可靠性加固的工程细节
电气应力防护：
VBM19R20S：在高压开关节点必须设计有效的RCD或钳位吸收电路，并通过实测验证电压应力在降额范围内。
感性负载开关：对于VBQG1410控制的负载，需根据负载特性考虑并联续流二极管或RC缓冲，以抑制关断电压尖峰。
栅极保护深化：所有MOSFET的栅极路径需包含串联电阻、下拉电阻及TVS/稳压管钳位保护，特别是对于驱动高速开关的VBM1403和空间紧凑的VBQG1410，布局布线需最小化寄生电感。
降额实践：
电压降额：确保VBM19R20S在实际最高工作电压下，Vds应力不超过720V（900V的80%）。
电流与热降额：严格依据VBM1403的SOA曲线和瞬态热阻曲线，根据实际工作结温（Tj）和壳温（Tc）确定其电流能力。对于VBQG1410，需基于PCB的实际热阻评估其连续电流能力。
三、 方案优势与竞品对比的量化视角
效率提升可量化：
以一套为500A计算核心供电的VRM为例，若将同步整流管的平均Rds(on)从5mΩ降至3mΩ，在满载下，仅此一项的导通损耗降低可达40%，显著降低供电模块温升，提升系统稳定性。
空间与功率密度提升可量化：
采用VBQG1410 DFN封装相比传统SOP-8封装，可节省超过70%的PCB面积，允许在刀片有限空间内集成更多电源管理功能，直接提升功率密度和设计灵活性。
系统可靠性提升：
选用VBM19R20S等高耐压器件并充分降额，结合VBM1403的优异热性能（通过封装体现）和VBQG1410的集成化保护，可大幅降低功率链路在高温、高压、高循环应力下的失效率，满足超算服务器7x24小时不间断运行的严苛要求。
四、 总结与前瞻
本方案为高端超算刀片服务器提供了一套从高压输入到核心负载点，再到精密模块化供电的完整、优化功率链路。其精髓在于 “高压稳健、核心极致、管理精密”：
高压输入级重“安全裕量”：在满足全球电网标准与高可靠性前提下，选择高耐压平台。
核心供电级重“极致效率”：在计算单元供能这一最大损耗点投入顶级低阻器件，换取最大能效收益。
负载管理级重“高密度集成”：通过先进封装技术，在极小空间内实现智能、灵活的功率分配与控制。
未来演进方向：
更高集成度与智能化：考虑将多相VRM的驱动器、MOSFET及电感集成到功率级模块中，或采用智能功率级（Smart Power Stage），通过数字接口实现更精准的控制与监控。
宽禁带器件应用：对于追求极限效率与开关频率的下一代服务器，可在PFC或高压DC-DC级评估GaN HEMT，在极高开关频率下减小磁性元件体积；在中间总线转换器（IBC）评估SiC MOSFET，以进一步提升功率密度和效率。
工程师可基于此框架，结合具体刀片服务器的功率等级（如3KW vs 5KW）、输入制式（AC vs HVDC）、冷却方式（风冷 vs 液冷）及可靠性目标（如MTBF要求）进行细化和调整，从而设计出引领算力潮流的标杆产品。
