工业和汽车等应用正在加速向48 V供电系统过渡，这一趋势的背后是48 V架构在效率、功率密度和系统性能上的显著优势。相较于传统的12 V供电系统，48 V架构能够在相同功率下大幅降低电流，从而减少布线中的能量损耗，并允许使用更细、更轻的导线，降低系统成本和重量。除此之外，48 V架构能够为高功率需求的设备提供更强的电力支持，满足现代工业设备对高性能和复杂功能的需求。

近日，慧能泰推出了首款多功能DC-DC数字电源控制器——HP1000。它专为高密度、高效DC-DC电源转换而设计，配备符合PMBus™ 1.2版标准的接口。该器件提供先进的电源控制解决方案，主要面向典型为48 V输入的隔离式和非隔离式DC-DC次级侧应用，涵盖闭环隔离拓扑（如全桥变换器、半桥变换器、有源钳位正激变换器、推挽变换器等）、开环隔离拓扑（如开环LLC变换器，中间母线电源IBC）、多相交错降压变换器、混合开关电容变换器（Hybrid Switched-capacitor Converters)等场景。

在AI服务器与机器人技术爆发式发展的驱动下，48 V电源架构正成为高功率密度场景的必然选择。通过四倍电压提升，电流锐减至原有水平的四分之一，传输损耗大幅减低，从根本上突破传输损耗与散热瓶颈，实现能效的跨越式升级。借助HP1000数字电源控制器，新型拓扑技术（如混合开关电容架构）深度融合电容储能与高频开关特性，在超高降压比场景下达成效率与功率密度的双重突破。而采用HP1000控制基于氮化镓（GaN）的多相交错变换器为实现更小体积、更高效率提供了可能。

HP1000具备广泛编程能力，包括集成高性能数字补偿器，支持快速输入电压前馈，支持多种PWM输出类型及时序配置，恒流模式，以及软启动/停止序列与同步功能。此外，其还提供灵活的保护特性，包括过压保护（OVP）、短路保护（SCP）、反向电流保护（RCP）和过温保护（OTP），致力于打造可靠的电源管理方案。

HP1000采用直观的用户可编程界面，无需工程师具备软件知识，硬件工程师就能直接监控电源的各个状态，同时可以灵活修改各项电源配置（包括环路），以快速定位问题与进行性能优化。采用图形化的界面配置，可以大大提升产品推出速度。

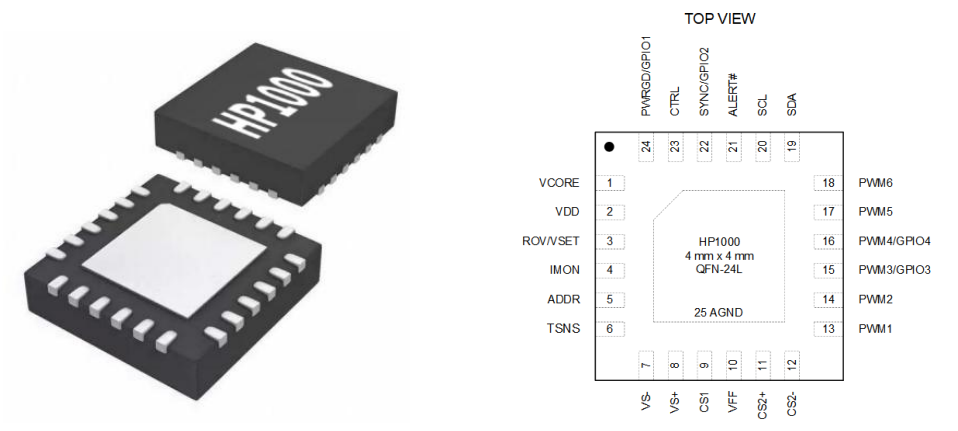

HP1000可广泛应用于隔离或非隔离DCDC砖模块电源，中间母线电源转换器，通讯电源，工业智能电源系统等场景。HP1000提供4mm x 4mm QFN-24L封装。

HP1000芯片特性✦

• 多功能电压模式数字控制器

• −40°C到+125°C运行温度范围

• 符合PMBus Revision 1.2通讯接口，支持PEC和自定义扩展指令

• 最大6路可编程PWM输出，312.5 ps等效分辨率

    – 可编程开关频率范围50 kHz到1 MHz

    – 针对开环LLC应用支持可编程多段占空比和开关频率的软启动

    – 频率同步

    – PWM1/2支持HiZ模式

• 高速电压采样ADC

    – 独立的50 MHz跟踪型ADC分别用于输入电压和输出电压采样

    – 采样范围0到1.6 V

    – 支持副边整流后电压作为输入电压采样

• 高速电流采样ADC

    – 独立的25 MHz Σ-Δ ADC分别用于原边电流和输出电流采样

    – 支持原边逐周期峰值电流快速保护

    – 支持副边逐周期峰值电流快速保护

    – 支持副边同步整流管等效二极管模式

• 高性能环路控制

    – 高性能数字环路补偿器

    – 支持双采样双更新

    – 高速输入电压前馈控制

    – 预偏置启动

    – 副边同步整流管DCM模式控制

• 其他功能

    – 独立的25 MHz Σ-Δ ADC用于通用模拟信号采样，如温度、PMBus地址检测等

    – 数字被动均流

    – IMON输出电流指示

    – 外部NTC电阻温度检测

    – ROV冗余输出电压过压保护

    – 丰富、灵活、可独立编程的故障检测和保护机制

    – 支持4个可编程通用IO

    – 可兼容DOSA模拟Trim功能

• 通过直观的图形用户界面（GUI）进行编程

HP1000集成了可灵活配置零极点的高性能Type-III数字补偿器，对差分输出电压VS±信号通过高速跟踪型ADC的进行采样、滤波后进入环路运算，可有效降低系统扰动对高速环路控制的影响。同时，HP1000支持双采样双更新模式，有效降低控制延迟、提高系统带宽和相位裕度。

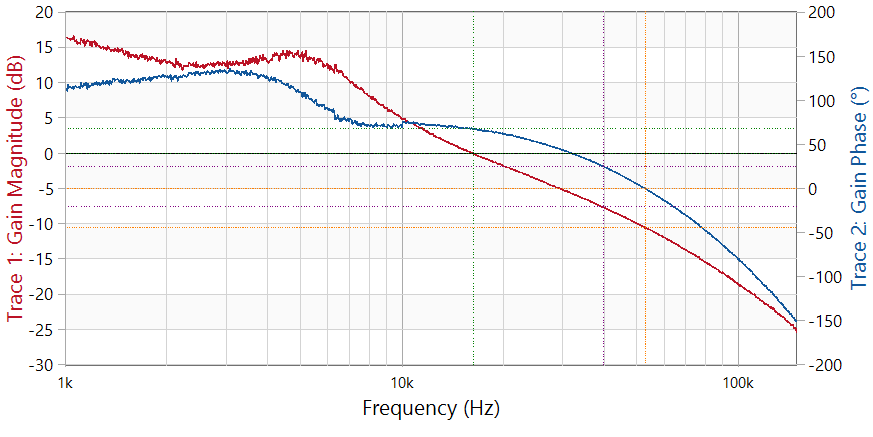

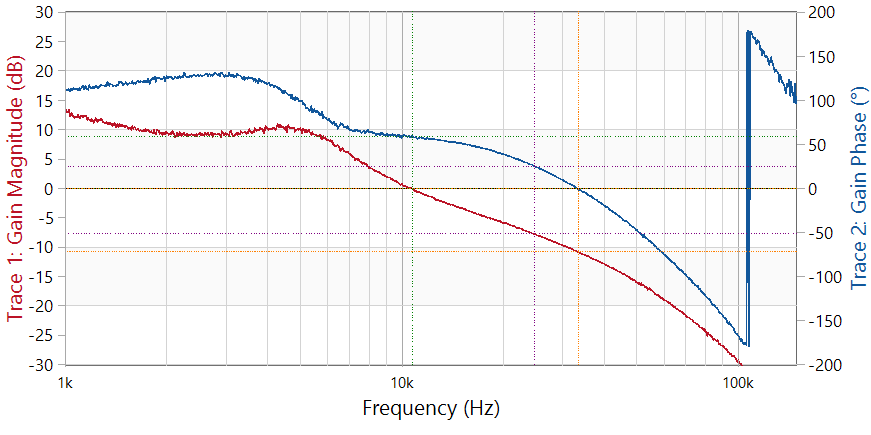

图3是输入电压48 V，输出电压12 V，负载20 A时，使能双采样双更新模式，穿越频率16.3 kHz, 相位裕度67.8°，增益裕度10.6 dB。

图4是相同条件下关闭双采样双更新模式，穿越频率10.7 kHz, 相位裕度59.5°，增益裕度10.75 dB。

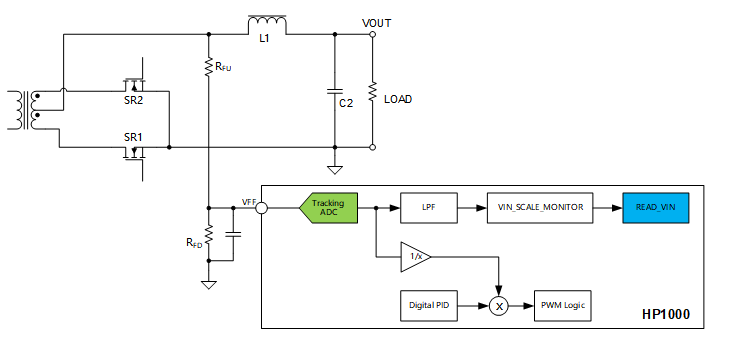

HP1000通过高速跟踪型ADC，支持对输入电压进行直接采样（GPA模式）或副边整流电压采样（VRS模式）。在变压器隔离的硬开关桥式拓扑应用中，通过VRS模式副边整流电压的平台电压进行采样，可实时参与输入电压前馈计算，从而使输出的PWM脉宽实时跟随输入电压变化。

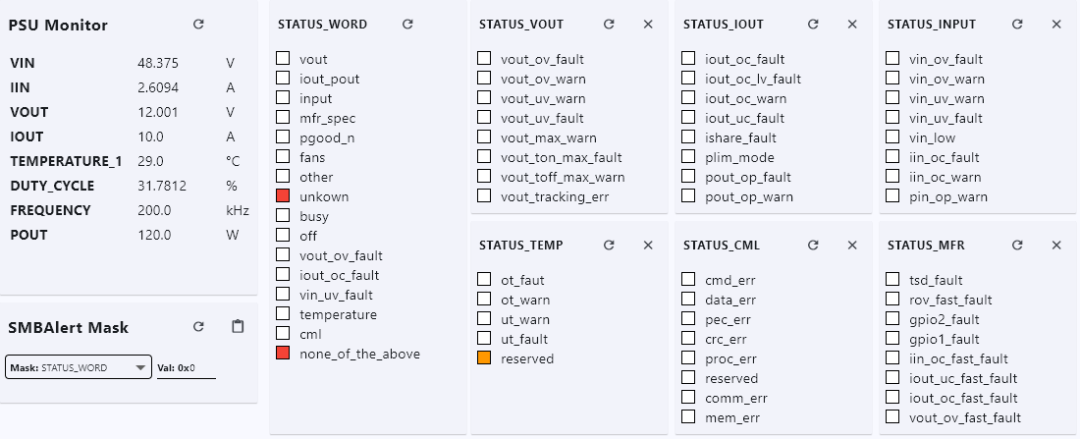

HP1000具备完善的数字电源监控功能（PSU Monitor），主机可通过PMBus接口实时精准获取电源的输入电压、输出电压、输出电流、输出功率、模块温度和故障保护状态等重要信息，这使得系统管理者可以实时了解电源状态和安全运行。

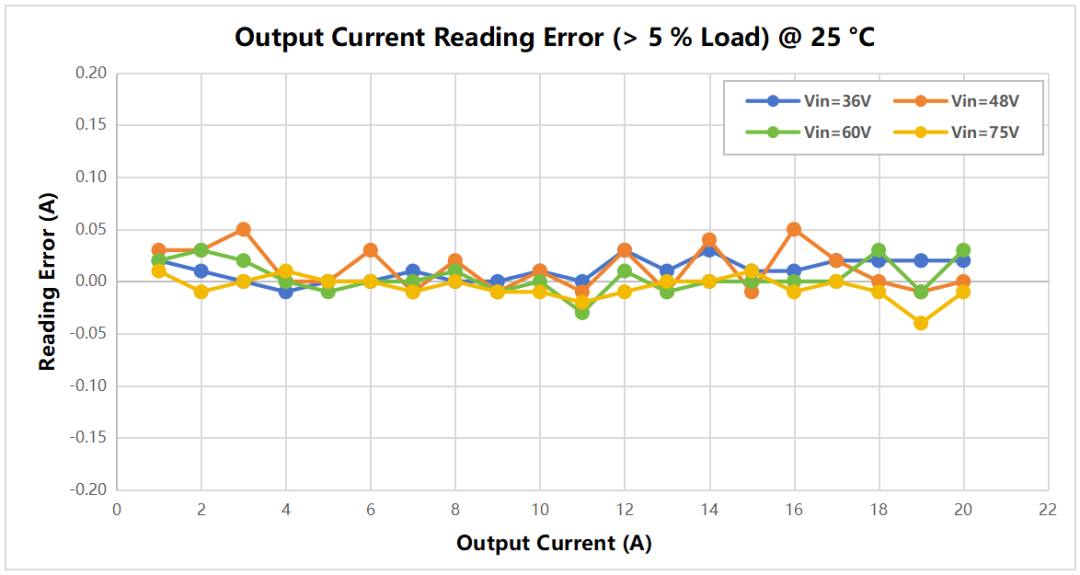

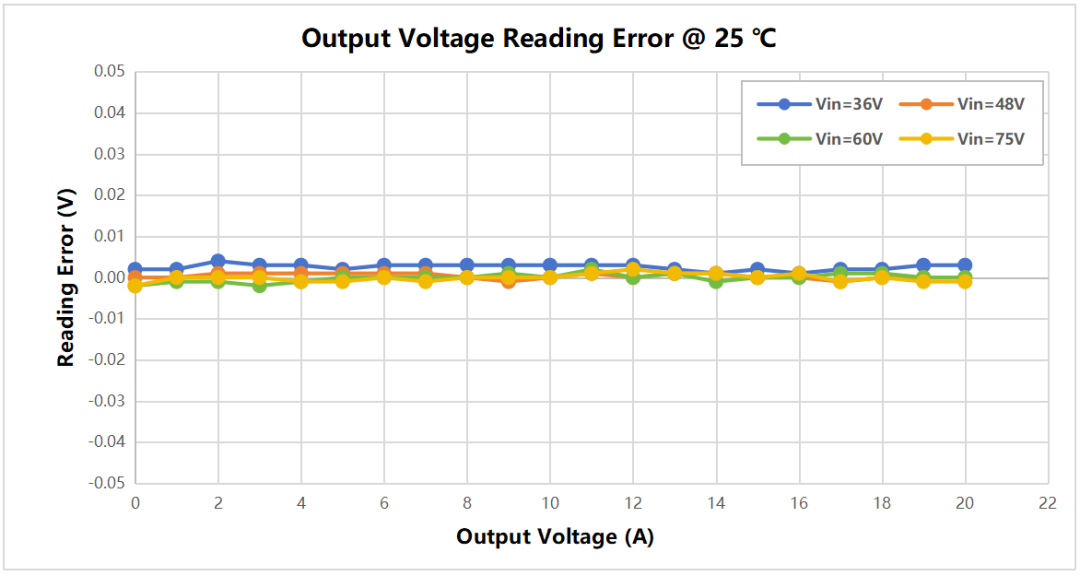

图8和图9为输出电流和输出电压监控测试数据：

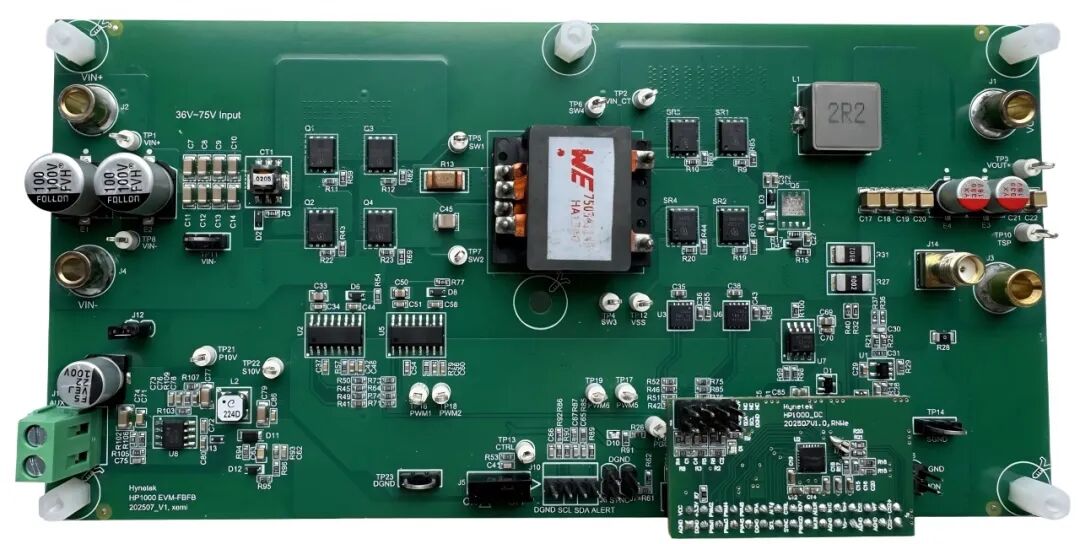

慧能泰同步推出了HP1000 240 W的全桥变换器评估板。该评估板基本参数如下：

输入电压：36到75 VDC

输出电压：12 VDC

输出功率：240 W

开关频率：200 kHz

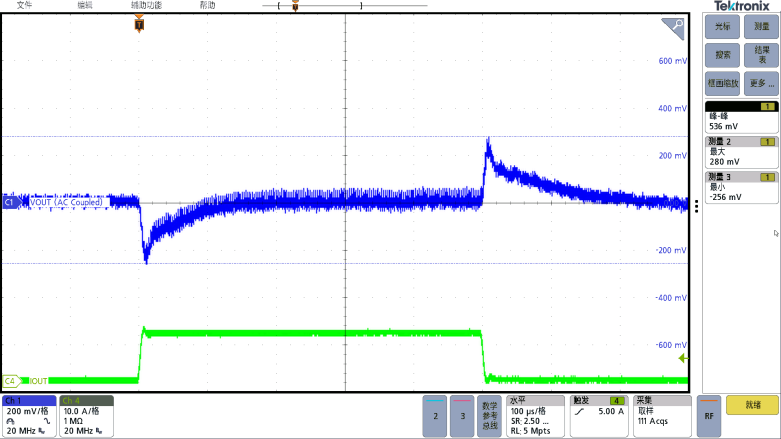

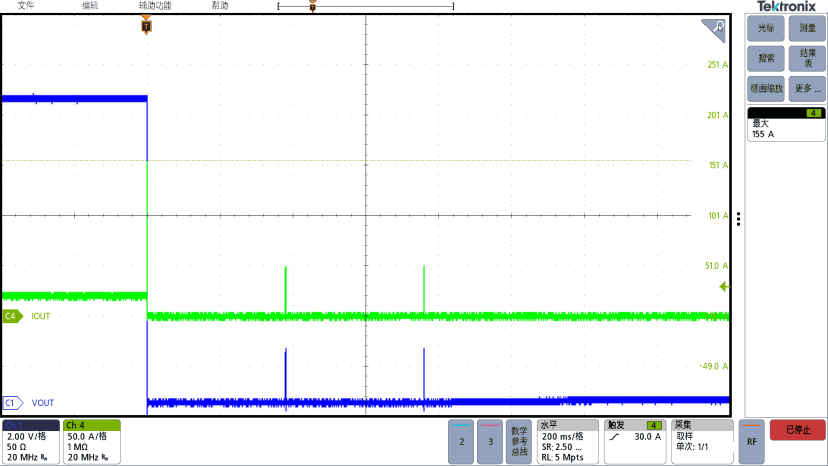

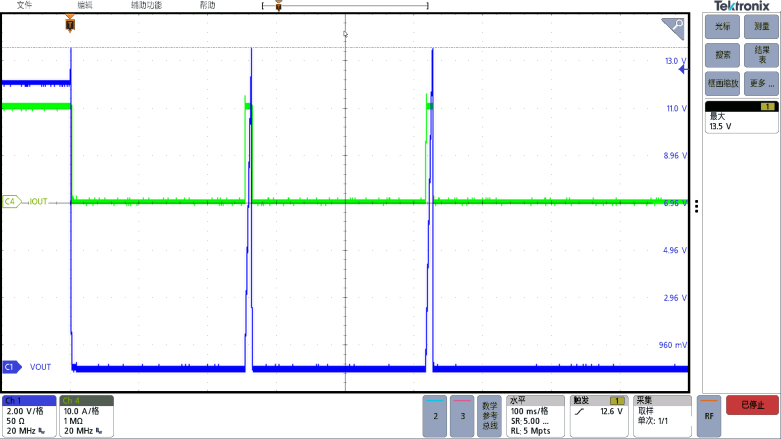

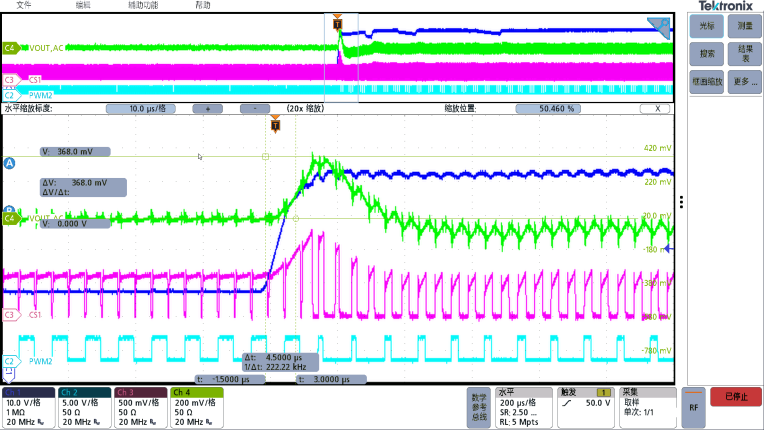

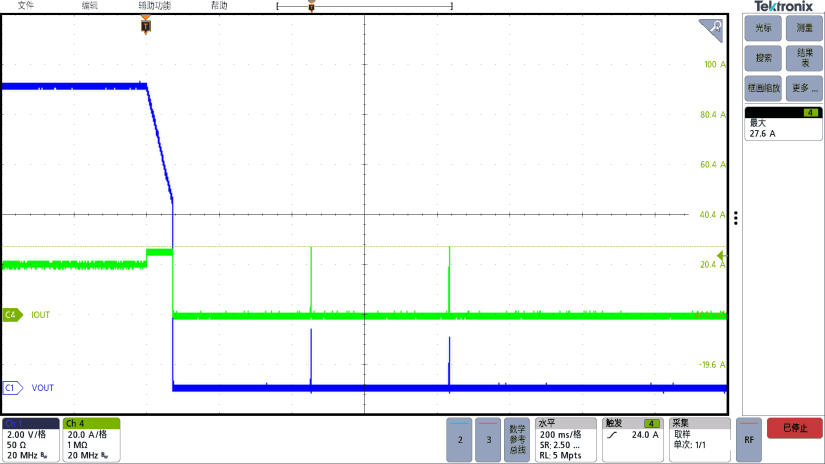

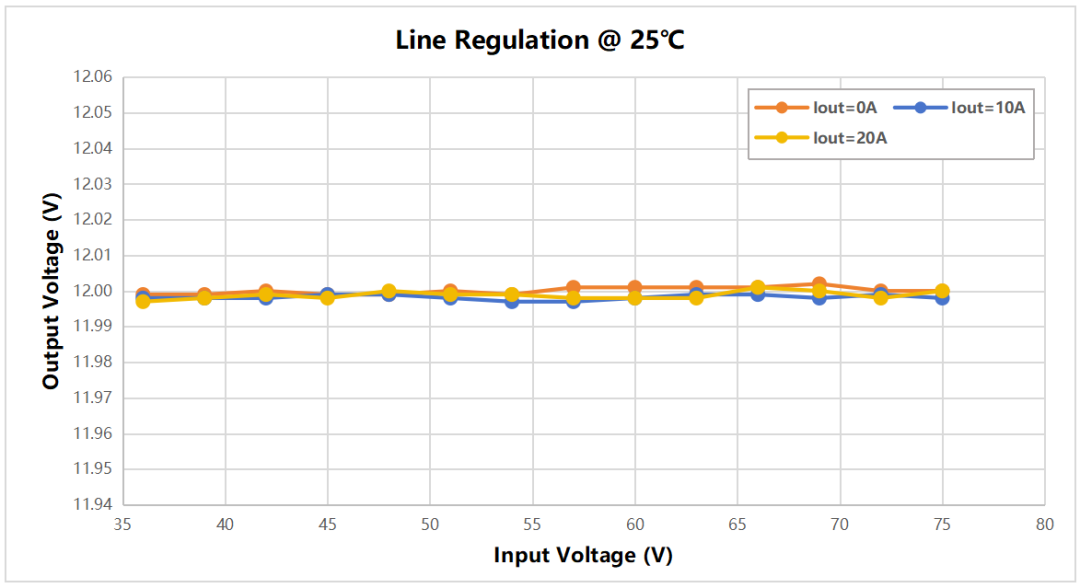

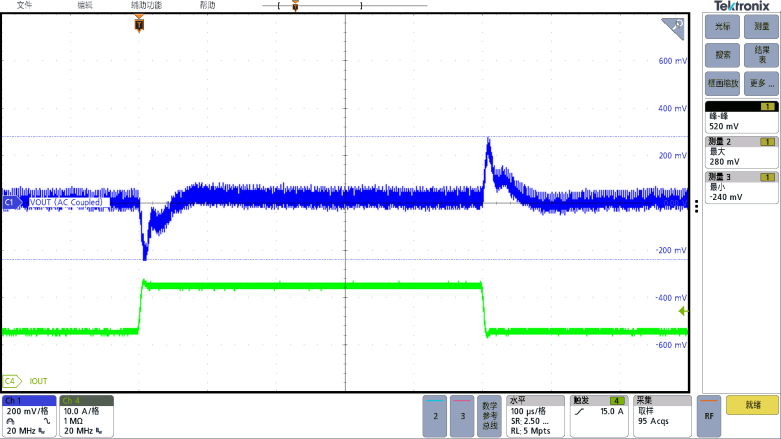

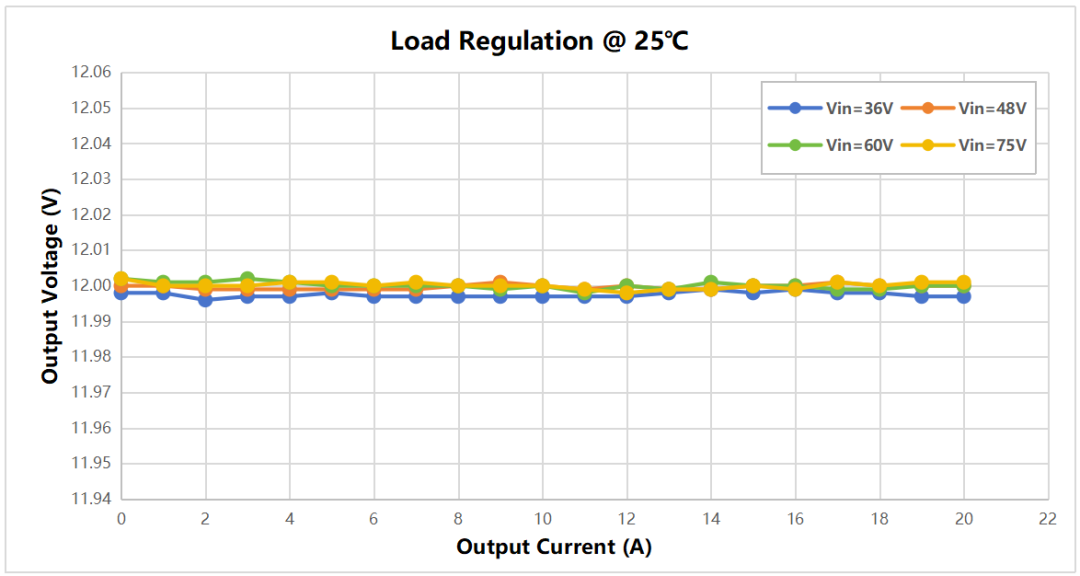

以下是评估板部分性能测试结果：

从“够用”到“卓越”，HP1000让电源设计更简单、更高效、更智能！
