2026年，人形机器人正从实验室样机迈向规模化商用。随着特斯拉Optimus Gen-3、Figure 02等产品在工厂、物流、家庭服务等场景加速落地，整机厂商对关节驱动、电源管理、能量回收等核心模块的功率密度、动态响应与可靠性提出了空前严苛的要求。作为机器人“肌肉”与“神经”的关键载体，功率MOSFET的选型已不再是简单的参数匹配，而是需要在系统级层面协同热管理、控制算法与安全冗余，以实现类人运动的高频、高力矩输出与全生命周期的稳定运行。
与此同时，宽禁带半导体（SiC、GaN）在超大功率关节中的应用逐步成熟，智能功率模块（IPM）与高集成度SGT器件正重塑低压高密度驱动器的设计范式。本文基于2026年最新的器件技术进展与机器人行业实际需求，系统梳理人形机器人各功能模块的MOSFET选型原则，涵盖从髋关节高压驱动到手指关节微型执行器的完整功率链路，并结合典型型号与拓扑结构，为工程师提供一份兼具前瞻性与工程可操作性的选型指南。
人形机器人系统复杂，不同功能模块对功率器件的要求差异显著，需根据具体场景精准选型。
一、选型核心原则
人形机器人MOSFET选型需遵循以下四维协同适配原则：
| 维度 | 关键要求 |
| 电压裕量 | 耐压值需预留50%~100%裕量，应对反电动势、PWM尖峰及再生制动 |
| 低损耗 | 极低Rds(on)降低传导损耗，低Qg/Coss支持高频PWM（20-100kHz） |
| 封装匹配 | 高功率选TO-247/TO-220，空间受限选DFN/SOT23 |
| 可靠性 | 宽结温范围、高ESD耐受、抗冲击能力，支持频繁启停 |

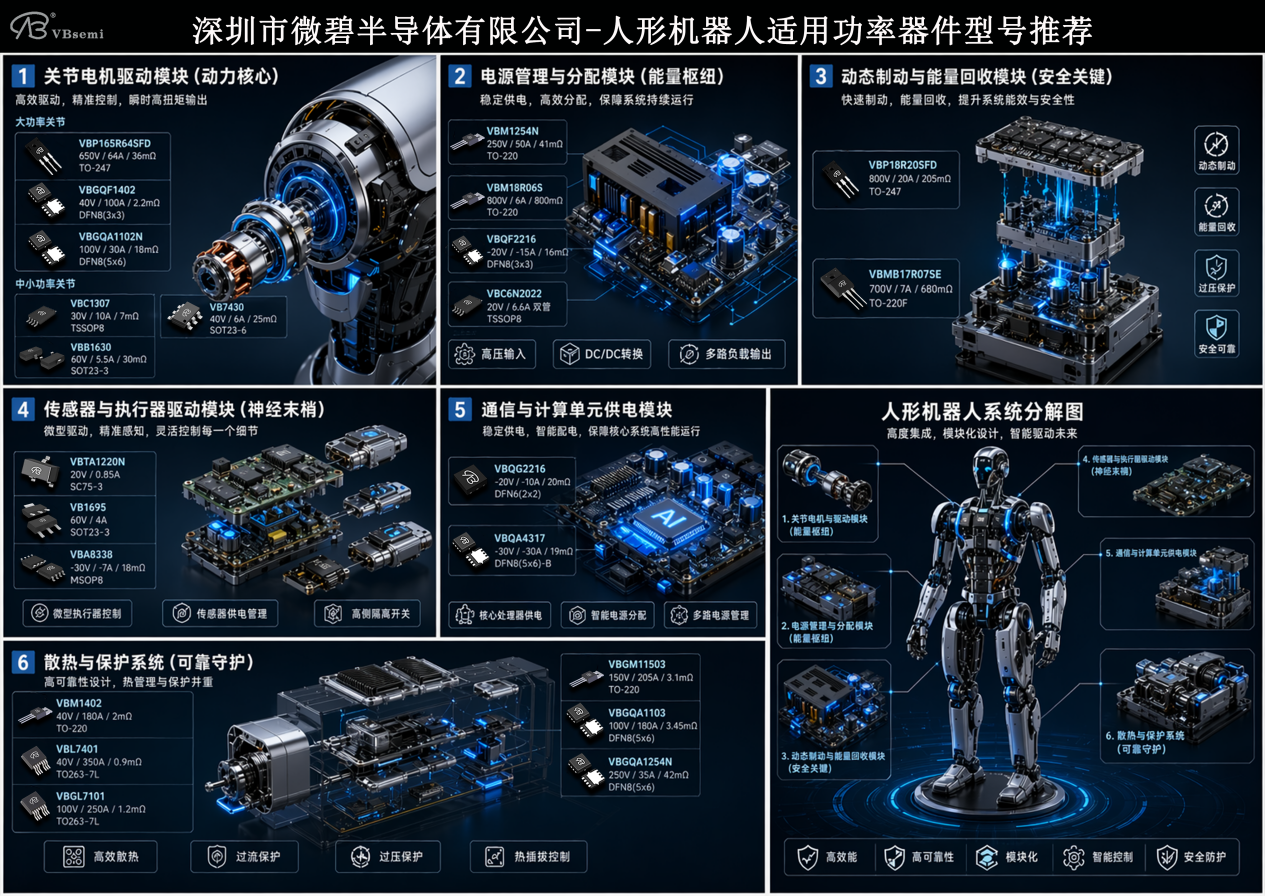

二、分模块选型推荐
1. 关节电机驱动模块（动力核心）
这是人形机器人最关键的功率环节，根据关节功率等级分为两类：

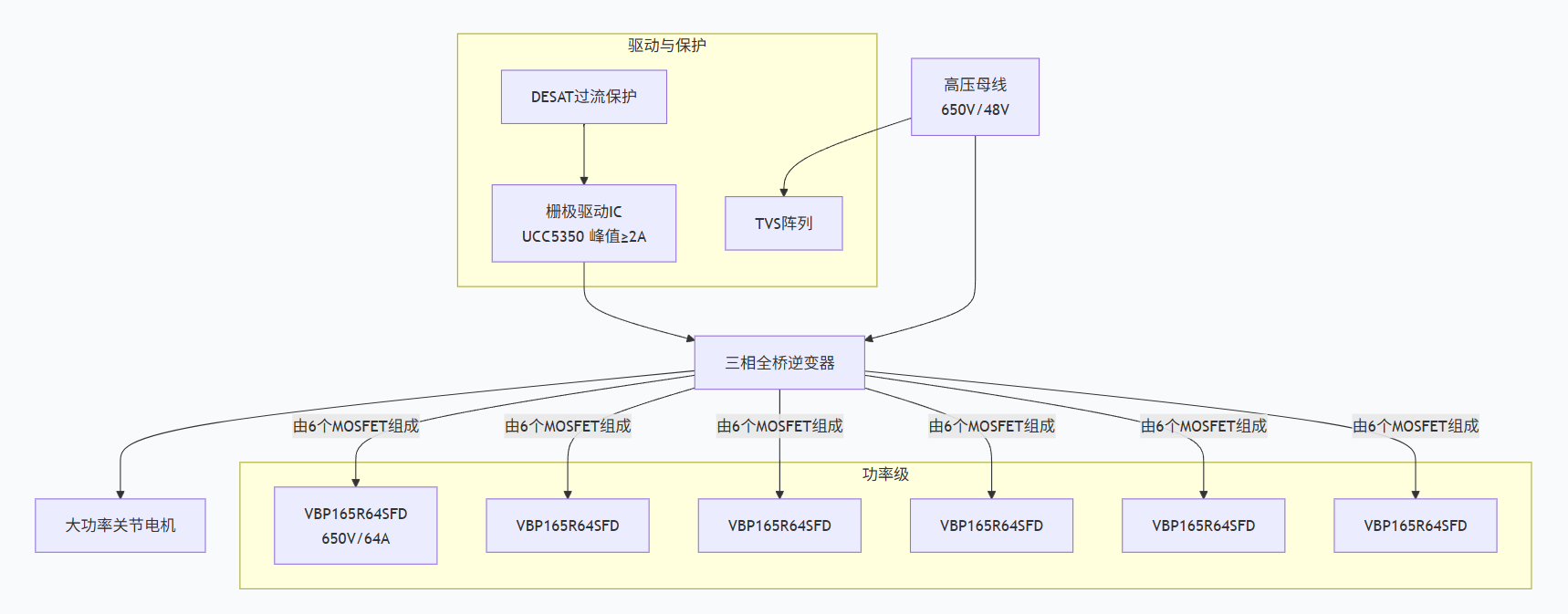

大功率关节（髋、膝、肩等，峰值功率>10kW）
| 参数 | 推荐型号 | 规格特点 |
| 主开关管 | VBP165R64SFD | 650V/64A/36mΩ，TO-247封装，SJ_Multi-EPI技术 |
| 低压大电流 | VBGQF1402 | 40V/100A/2.2mΩ，DFN8(3×3)，SGT工艺 |
| 高力矩密度 | VBGQA1102N | 100V/30A/18mΩ，DFN8(5×6)，适配48-60V系统 |
选型要点：需支持毫秒级扭矩响应，配合高速栅极驱动IC（如UCC5350），驱动电流≥2A
中小功率关节（肘、腕、踝等，功率20W-150W）
| 参数 | 推荐型号 | 规格特点 |
| 通用型 | VBC1307 | 30V/10A/7mΩ，TSSOP8，支持20kHz以上PWM |
| 高性价比 | VB7430 | 40V/6A/25mΩ，SOT23-6，支持多管并联 |
| 48V系统 | VBB1630 | 60V/5.5A，更高耐压裕量 |

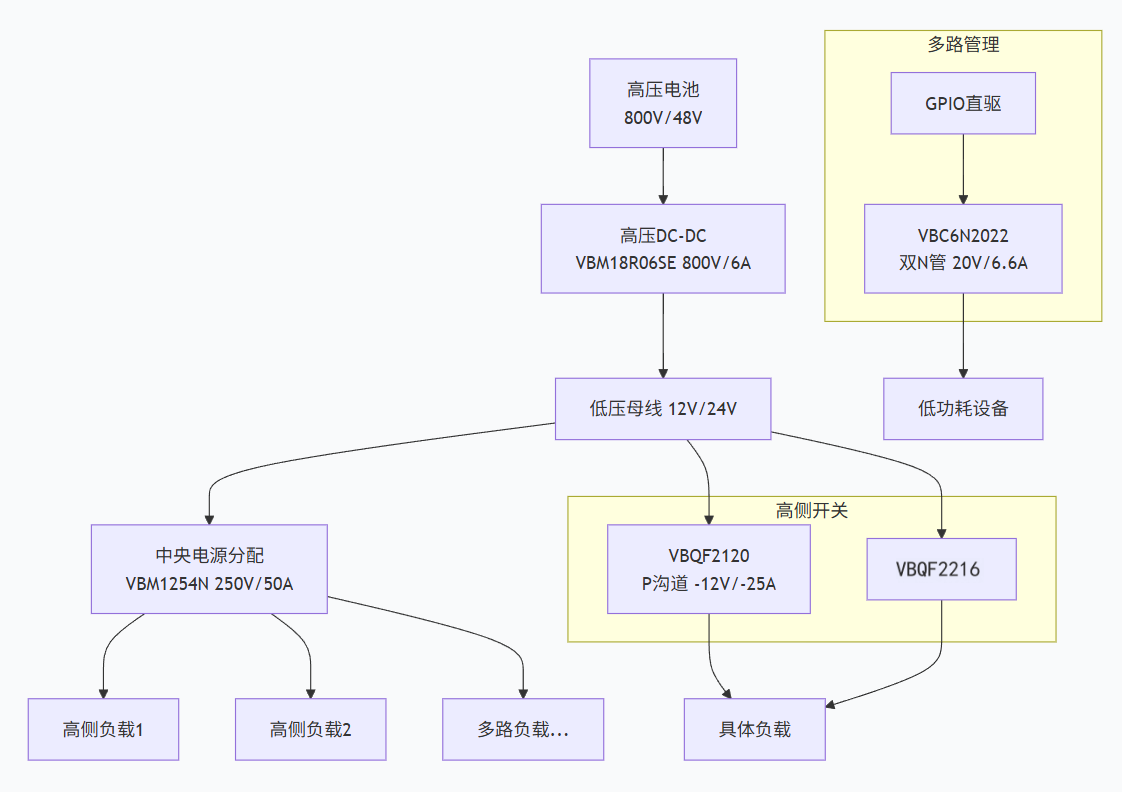

2. 电源管理与分配模块（能量枢纽）
| 功能场景 | 推荐型号 | 规格特点 |
| 中央电源分配 | VBM1254N | 250V/50A/41mΩ，TO-220，5倍电压裕量 |
| 高压DC-DC/PFC | VBM18R06SE | 800V/6A，TO-220，Super Junction技术 |
| 高侧电源开关 | VBQF2216 | -20V/-15A/16mΩ，DFN8(3×3)，P沟道 |
| 多路负载管理 | VBC6N2022 | 20V/6.6A，TSSOP8，双N管集成，GPIO直驱 |
3. 动态制动与能量回收模块（安全关键）
| 参数 | 推荐型号 | 应用场景 |
| 制动开关 | VBP18R20SFD | 800V/20A/205mΩ，TO-247，应对电压泵升 |
| 能量泄放 | VBMB17R07SE | 700V/7A，恶劣环境适应 |

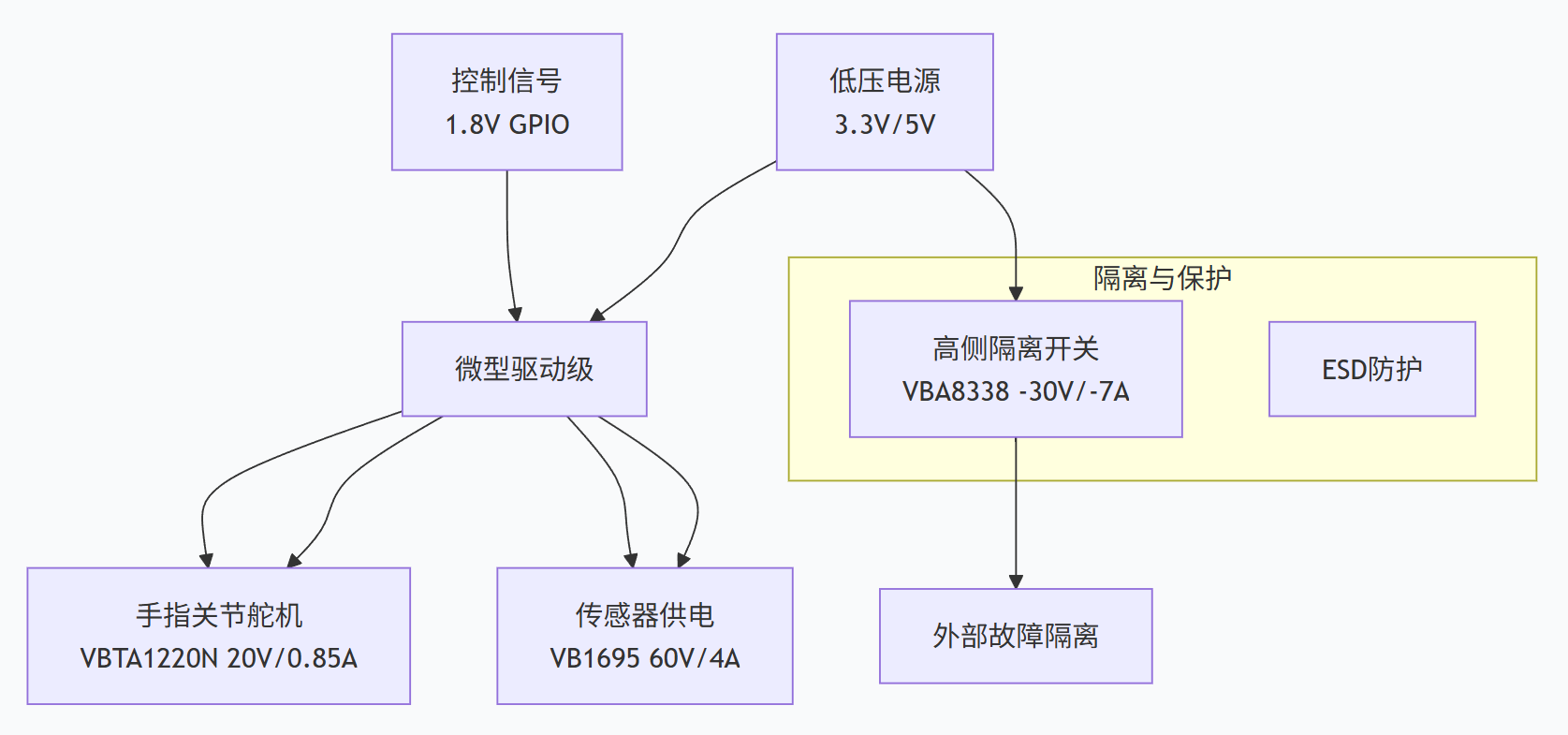

4. 传感器与执行器驱动模块（神经末梢）
| 参数 | 推荐型号 | 应用场景 |
| 微型舵机/手指关节 | VBTA1220N | 20V/0.85A，SC75-3，1.8V GPIO直驱 |
| 传感器供电管理 | VB1695 | 60V/4A，精细电源控制 |
| 高侧隔离开关 | VBA8338 | -30V/-7A/18mΩ，MSOP8，故障隔离 |
5. 通信与计算单元供电
| 参数 | 推荐型号 | 特点 |
| 核心处理器供电 | VBQF2216 | 超低导通电阻，动态供电 |
| 智能配电 | VBQA4317 | -30V/-30A/19mΩ，DFN8（5*6）-B |
6. 散热与保护系统
| 参数 | 推荐型号 | 特点 |
| 热插拔/过流保护 (Trench, TO220) | VBM1402 | 40V/180A，RDS(on)=2mΩ @10V，TO220封装，低损耗、高浪涌能力 |
| 大电流冗余开关 (Trench, TO263-7L) | VBL7401 | 40V/350A，RDS(on)=0.9mΩ @10V，TO263-7L，适用于极高电流热插拔 |
| 100V SGT大电流保护 | VBGL7101 | 100V/250A，RDS(on)=1.2mΩ @10V，TO263-7L，SGT技术，冗余安全设计 |
| 150V高压侧过流/过压保护 | VBGM11503 | 150V/205A，RDS(on)=3.1mΩ @10V，TO220，SGT，满足高母线电压热插拔 |
| 紧凑型100V热插拔 (DFN8 5×6) | VBGQA1103 | 100V/180A，RDS(on)=3.45mΩ @10V，DFN8(5×6)，空间优化型SGT |
| 紧凑型250V高压保护 | VBGQA1254N | 250V/35A，RDS(on)=42mΩ @10V，DFN8(5×6)，适用于高电压、小电流冗余保护 |
| 紧凑型200V中压保护 | VBGQA1202N | 200V/50A，RDS(on)=18mΩ @10V，DFN8(5×6)，SGT，平衡耐压与导通电阻 |
说明：上述器件均基于沟槽（Trench）或屏蔽栅（SGT）工艺，具备低导通电阻、高可靠性EMI性能，适用于冗余安全设计中的过流/过压硬件保护及热插拔控制，确保功率半导体在极端工况下稳定运行。
三、系统集成设计要点
热管理策略
大功率器件（VBP165R64SFD）：必须配置液冷板或大型散热器，实时监控壳温
中等功率（VBM1254N）：PCB敷铜散热+气流设计
微型封装（VBTA1220N）：依赖空气对流
驱动电路设计
高速驱动：关节驱动需≥2A峰值驱动电流，缩短开关时间
保护机制：栅极串联电阻（22Ω）、TVS管防护、硬件过流保护（DESAT）
EMC抑制：并联RC吸收电路，功率地与信号地单点连接
可靠性保障
降额设计：电压、电流保持30%以上裕量
浪涌防护：母线端配置压敏电阻/TVS阵列
预测维护：关键部位埋设温度传感器，监控热循环
四、选型速查表
| 模块 | 功率等级 | 首选型号 | 封装 | 关键参数 |
| 主关节驱动 | >10kW | VBP165R64SFD | TO-247 | 650V/64A/36mΩ |
| 主关节驱动 | 500W-2kW | VBGQF1402 | DFN8(3×3) | 40V/100A/2.2mΩ |
| 辅助关节 | 20W-150W | VBC1307 | TSSOP8 | 30V/10A/7mΩ |
| 手指/微型关节 | <10W | VBTA1220N | SC75-3 | 20V/0.85A |
| 电源分配 | 中等功率 | VBM1254N | TO-220 | 250V/50A/41mΩ |
| 制动能量回收 | 安全关键 | VBP18R20SFD | TO-247 | 800V/20A |
| 传感器管理 | 低功耗 | VBC6N2022 | TSSOP8 | 20V/6.6A双管 |
| 高侧开关 | 电源路径 | VBQF2216 | DFN8(3×3) | -20V/-15A/16mΩ |
五、未来趋势
对于下一代高性能人形机器人，可关注：
SiC MOSFET：在>20kW超级关节中实现更高开关频率与效率
智能功率模块（IPM）：驱动、MOSFET、保护功能高度集成
GaN器件：超高频应用，进一步减小无源元件体积
以上方案覆盖了从高压动力核心到低压神经末梢的完整功率链路，可根据具体机器人的自由度数量（如31自由度）、总线电压（24V/48V/800V）及功率等级灵活组合。
